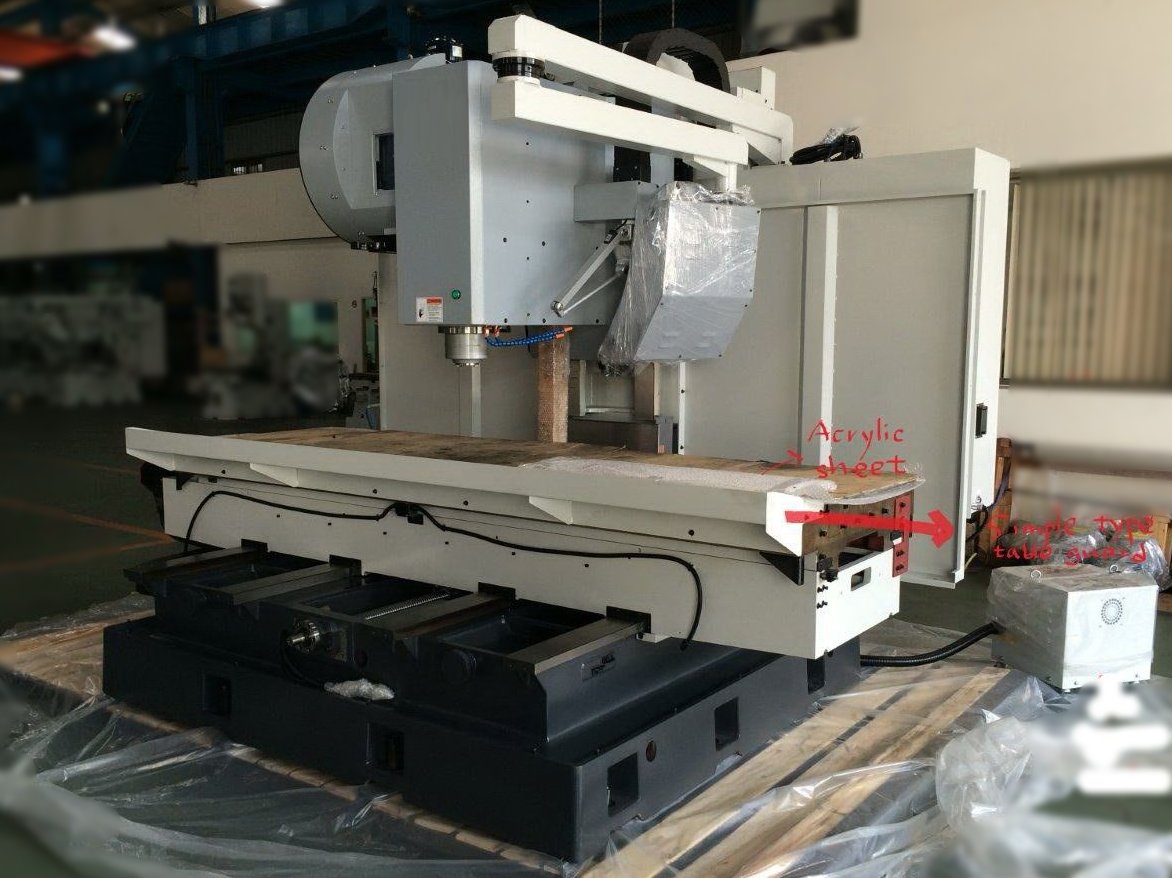

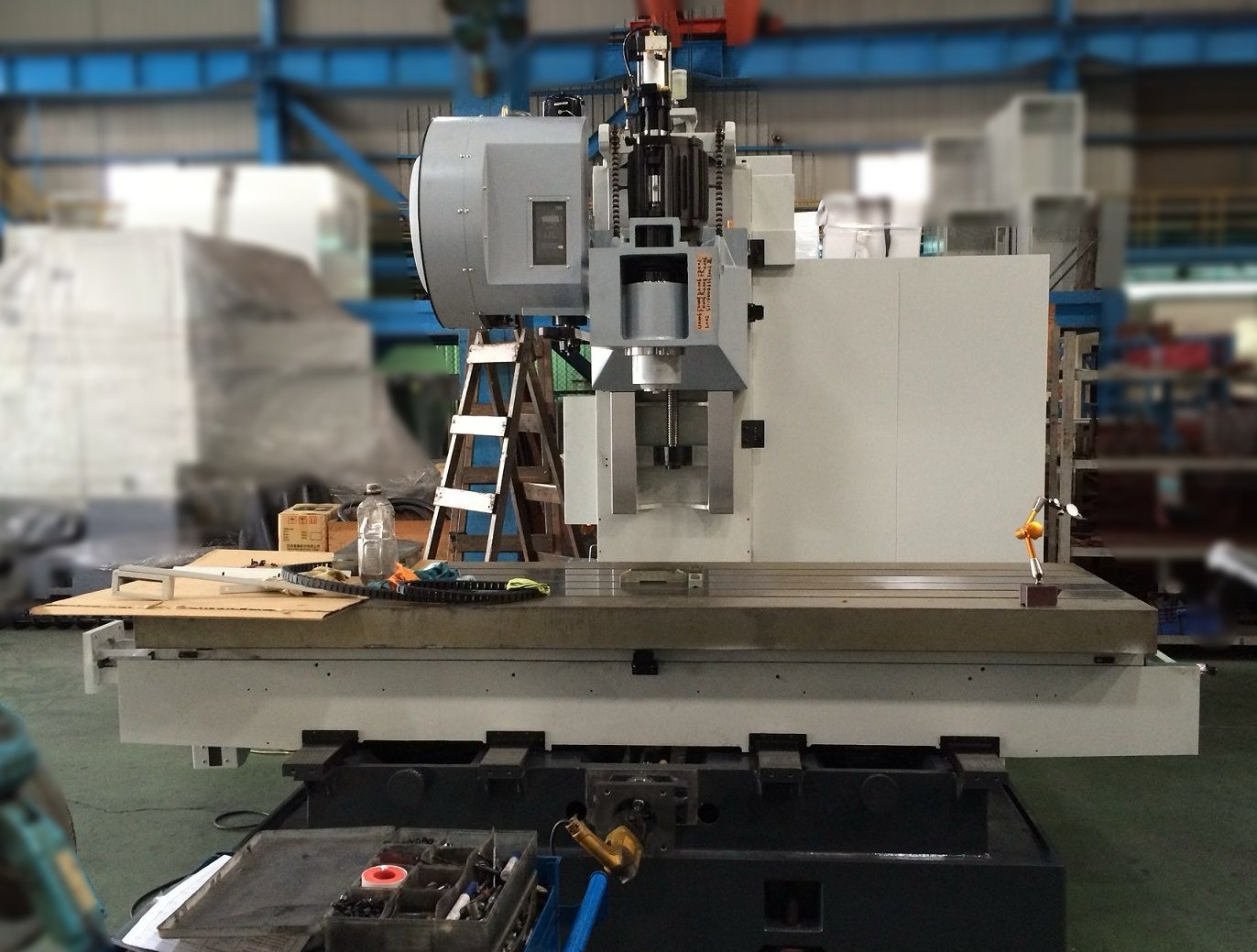

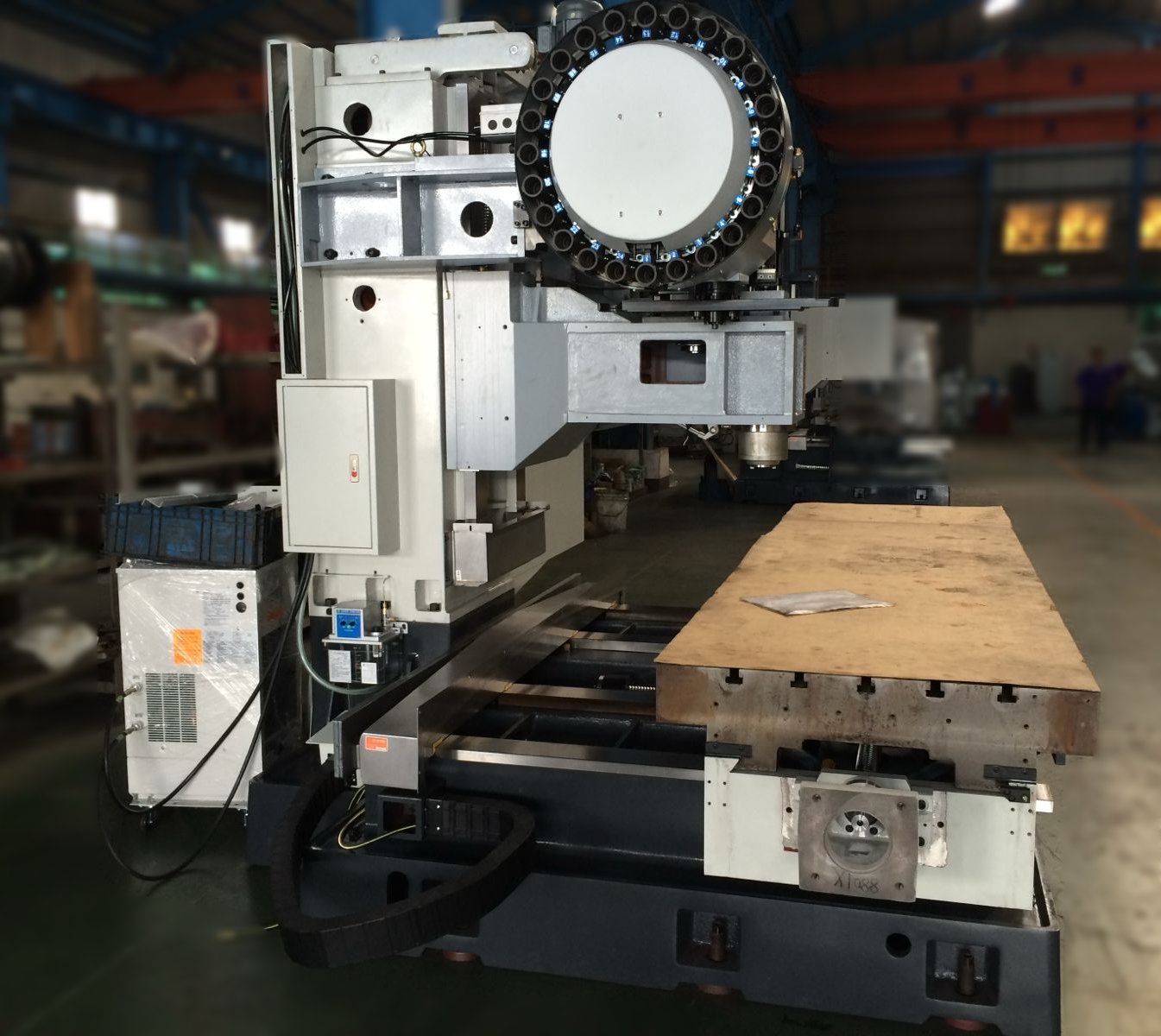

Centro Mecanizado CNC Heavy Duty

  • Modelo:  Massimo 2000

¿Te Gustó?

Déjanos tus datos y un asesor se comunicará contigo.

Centro Mecanizado CNC Heavy Duty

  • Massimo 2000

Características:

  • Recorrido X/Y/Z 2500x850x710mm
  • Máxima carga de 2000kg
  • Máxima velocidad de husillo 8000 rpm
  • Sistema de lubricación automática
  • Sistema de refrigeración (bomba)

Especificaciones técnicas:

Mesa:
Mesa de trabajo: 813x2750 / 32"x108"
Ranura en T: 18x5x125mm
Capacidad de carga de la mesa: 2000kg
Movimiento:
Recorrido del Eje X: 2500mm
Recorrido del Eje Y: 850mm
Recorrido del Eje Z: 710mm
Accionamiento de 3 ejes: Accionamiento directo
Cabezal de husillo:
Conicidad del husillo: BT-40 (CAT-40 DIN40)
Velocidad del husillo: 8000 Rpm
Velocidad de alimentación: 0-10 m/min
Diámetro bolas recirculantes: Ø 50 m/min
Viajes rápidos: 0-10 (0-20) m/min
Motores:
Motor de husillo: 20 HP
Capacidad de herramientas: (20; 24)
Peso de la maquina aprox: 10000kg

Accesorios incluidos:
· Cubierta telescópica de 3 ejes
· Lámpara de trabajo LED
· Sistema de lubricación automática
· Sistema de refrigeración (bomba)
· Caja de herramientas
· Intercambiador de calor
· Enfriador de aceite del husillo
· Semiprotección: C/protección contra salpicaduras de mesa y enclavamiento
No hay videos.

No hay artículos para mostrar

COMPARA TUS MODELOS FAVORITOS

Especificaciones Técnicas

Centro Mecanizado CNC Heavy Duty Massimo
Mesa de trabajo
Mesa de trabajo 2700x1000mm
T-slot 160x22mm x 6T
Máxima carga de la mesa 3500kg
Recorrido
Recorrido de 3 ejes 2500x1100x900
punta del husillo a la superficie de la mesa 240~1140 mm
Guías de deslizamiento del centro del husillo a la columna 1050mm
Husillo
Cono del husillo BT40/BT50
Diámetro del husillo Φ70/Φ100 mm
Velocidad del husillo 8000/4500 rpm
Avance
Guías de deslizamiento de 3 ejes. Forma de caja
Avance rápido de 3 ejes 8/8/8 m/min
Avance de corte de 3 ejes 5 m/min
Cambiador Automático de Herramientas (ATC)
Tipo de almacén de herramientas Tipo cadena
Selección de herramientas Camino más corto bidireccional
Máx. Diámetro de la herramienta x longitud Φ127x300 mm
Máx. Peso de la herramienta 15kg
Vástago de herramienta BT50
Capacidad ATC 32H
Motor
Motor de husillo (cont./30 min) 15/18.5 kw
X,Y,Z eje Servomotor X:HF454/Y:HF703/Z:HF454SB
Husillo de bolas de eje X,Y,Z

X,Z:Φ50 X P10 mm
Y: Φ63 X P10 mm

Bomba de refrigerante 750 W
Miscelaneos
Dimensiones externas (largo x ancho x alto) 6600x3919x3461mm
Peso Neto/ Peso Bruto (aprox.) 313500KG
Protector contra salpicaduras Protector contra salpicaduras completo
Capacidad del tanque de refrigerante 560L

Accesorios estándar:
1. Controlador Fanuc OiMF
2. Pantalla LCD en color de 8,4”
3. Kits y bloques de nivelación
4. Caja de herramientas con herramientas
5. Velocidad del husillo 8000 rpm, transmisión por correa BT40
6. Velocidad del husillo 4500 rpm, transmisión por correa BT50
7. Sistema de soplado de aire del husillo
8. Sistema de refrigeración
9. Apagado automático
10. Intercambiador de calor
11. Sistema de lubricación automática
12. 20 herramientas sin brazos tipo ATC
13. Golpeteo rígido
14. Transportador de virutas tipo tornillo con carro
15. Chorro de aire con código M
16. Interfaz RS232
17. Cubierta completamente contra salpicaduras
18. Luz de trabajo de cuarzo
19. Transformador

Accesorios Opcionales:
1. Pantalla LCD en color de 10,4”
2. Velocidad del husillo 10000/12000 rpm (BT40)
3. Velocidad del husillo 6000/8000 rpm (BT50)
4. Enfriador de aceite del husillo (BMV-1400~2500 Std.)
5. Caja de cambios ZF (BT-40/50)
6. Cabezal de engranaje HAMADA de Japón (BT50)
7. Interfaz del cuarto eje (no incluye motor ni accionamiento)
8. Mesa giratoria CNC con accionamiento, motor.
9. Refrigerante a través del husillo 20/30/50 bar(CTS)
10. Aire acondicionado para armario eléctrico.
11. Brazo de 24 herramientas tipo ATC (BT-40/50)
12. ATC Tipo cadena de 32 herramientas(BT50 (Massimo Due- Estándar .)
13. Transportador de virutas tipo Correa de acero /tipo raspador con carro
14. Sistema de lavado de virutas
15. norma CE
16. Desnatador de aceite
17. Dispositivo automático de medición de longitud de herramienta.
18. Dispositivo automático de medición de piezas de trabajo.

Especificaciones técnicas:

Especificaciones
Mesa de trabajo
Tamaño de la mesa de trabajo 1600X800mm
Tamaño de las ranuras en T 5-22x1135mm
Recorrido
Recorrido del Eje X,Y,Z 1500x800x700mm
Rango de mecanizado
Distancia del centro del husillo a la columna 855mm
Distancia desde el extremo del husillo a la mesa de trabajo 190-890mm
Husillo
Cono del husiilo BT40/BT50
Potencia del husillo 11 Kw/15 Kw
Velocidad maxima del husillo 8000/6000rpm
Avance
Velocidad de avance rápida del eje X,Y,Z 10m/min
Velocidad de Avance rápida de eje B 24/24/20 m/min
Husillo de bolas
eje X/Y/Z Husillo de bolas 5012
Porta Herramientas
Capacidad del portaherramientas 24T
Longitud máxima de herramientas 300mm
Tiempo de cambio de herramientas 1.5s
Precisión de posicionamiento
Precisión de posicionamiento X,Y,Z 0.01mm
Precisión de Reposicionamiento X,Y,Z ±0.008mm
Tamaño de la Maquina
Tamaño de la máquina (largo x ancho x alto) 3800x2720x3610mm
Peso de la Maquina
Maximo carga de mesa de trabajo 1500 kg
Peso de la maquina 14300 Kg

Accesorios estándar:
· Cobertura Completa (Carenado Completo)
· Husillo de Taiwan 8000 rpm
· Porta herramientas tipo disco 24 herramientas
· Cinta rígida ?
· Interfaz Ethernet y USB
· Sistema de lubricación automática
· Sistema de refrigeración
· Lampara led de trabajo
· Luz de Alarma Tricolor( Estado de funcionamiento)
· Volante Eléctrico (MPG)
· Caja de Herramientas
· Pernos y Bloques niveladores
· Pistola de Aire
· Manual de Usuario

Accesorios Opcionales
· Mesa Giratoria de 4º y 5º eje
· Husillo de Taiwan de 10.000 rpm
· Husillo de accionamiento directo 12.000 rpm
· Enfriador de Aceite de husillo
· Refrigerante CTS a través del husillo
· Colector de niebla de Aceite
· Desnatador de Aceite
· Extractor de virutas tipo cadena

Especificaciones técnicas:

Mesa:
Mesa de trabajo: 813x2185 / 32"x86"
Ranura en T: 18x5x100mm
Capacidad de carga de la mesa: 1800kg
Movimiento:
Recorrido del Eje X: 2000mm
Recorrido del Eje Y: 850mm
Recorrido del Eje Z: 710mm
Accionamiento de 3 ejes: Accionamiento directo
Cabezal de husillo:
Conicidad del husillo: BT-40 (CAT-40)
Velocidad del husillo: 8000 / Op: (10000) Rpm
Velocidad de alimentación: 0-5 m/min
Diámetro bolas recirculantes: Ø 40 m/min
Viajes rápidos: 0-10 (0-20) m/min
Motores:
Motor de husillo: 15 (20) HP
Capacidad de herramientas: (20; 24)
Peso de la maquina aprox:. 7300 / 1100 / 1000kg

Accesorios incluidos:
· Cubierta telescópica de 3 ejes:
· Lámpara de trabajo LED:
· Sistema de lubricación automática:
· Sistema de refrigeración (bomba):
· 3 Caja de herramientas:
· Intercambiador de calor:
· Enfriador de aceite del husillo:
· Semiprotección:
· Protección completa (sin cubierta de techo): (1) Con transportador de virutas tipo tornillo y carro (2) Con pistola de agua y aire:

Accesorio opcional
· Protección completa (sin cubierta de techo):
(1) Con transportador de virutas tipo tornillo y carro
(2) Con pistola de agua y aire

Más en esta categoría:
Centro Mecanizado CNC Heavy Duty

Especificaciones técnicas:

Mesa:
Mesa de trabajo: 813x2750 / 32"x108"
Ranura en T: 18x5x125mm
Capacidad de carga de la mesa: 2000kg
Movimiento:
Recorrido del Eje X: 2500mm
Recorrido del Eje Y: 850mm
Recorrido del Eje Z: 710mm
Accionamiento de 3 ejes: Accionamiento directo
Cabezal de husillo:
Conicidad del husillo: BT-40 (CAT-40 DIN40)
Velocidad del husillo: 8000 Rpm
Velocidad de alimentación: 0-10 m/min
Diámetro bolas recirculantes: Ø 50 m/min
Viajes rápidos: 0-10 (0-20) m/min
Motores:
Motor de husillo: 20 HP
Capacidad de herramientas: (20; 24)
Peso de la maquina aprox: 10000kg

Accesorios incluidos:
· Cubierta telescópica de 3 ejes
· Lámpara de trabajo LED
· Sistema de lubricación automática
· Sistema de refrigeración (bomba)
· Caja de herramientas
· Intercambiador de calor
· Enfriador de aceite del husillo
· Semiprotección: C/protección contra salpicaduras de mesa y enclavamiento
Ver todas las fotos en nuestro sitio web
Descripción

Características:

  • Recorrido X/Y/Z 2500x850x710mm
  • Máxima carga de 2000kg
  • Máxima velocidad de husillo 8000 rpm
  • Sistema de lubricación automática
  • Sistema de refrigeración (bomba)
