Placa Superficial de la Linealización de las Coordenadas del Hierro Fundido

¿Te Gustó?

Déjanos tus datos y un asesor se comunicará contigo.

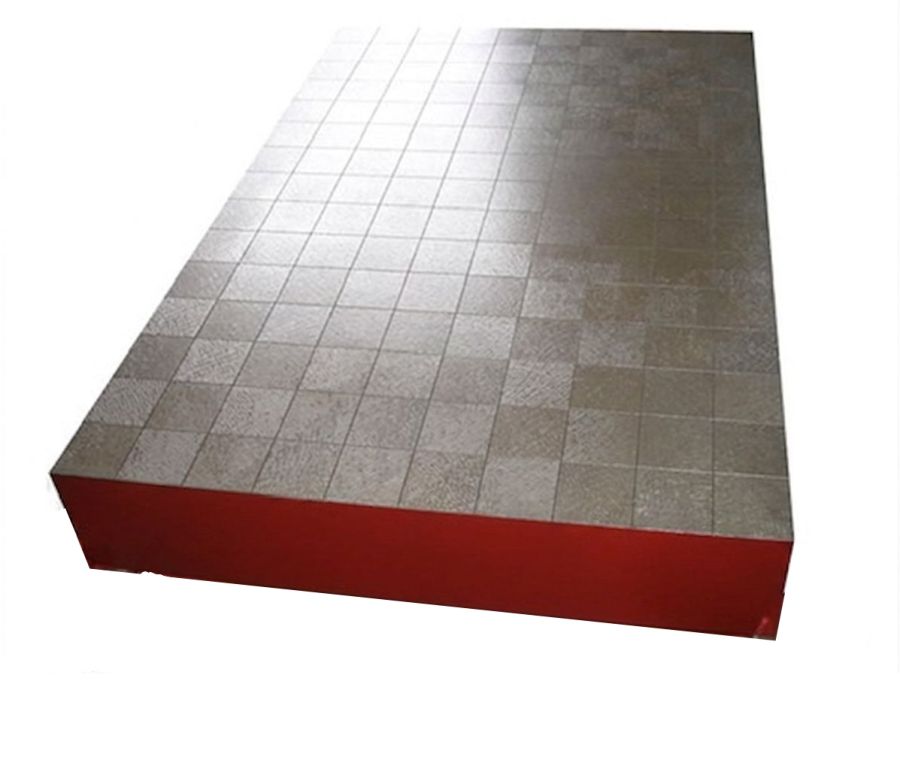

Placa Superficial de la Linealización de las Coordenadas del Hierro Fundido

Características:

Actúa como plano de referencia indispensable en la fabricación de maquinaria para mediciones de precisión e inspección de piezas.
El rango estándar va desde 100×100 mm hasta 2000×4000 mm, con opción de fabricación a medida bajo plano.
Se clasifica de Grado 0 a 3, definidos por la cantidad de puntos de apoyo por cada 25 mm²: Grados 0 y 1: Mínimo 25 puntos.Grado 2: Mínimo 20 puntos.Grado 3: Mínimo 12 puntos.
Hierro fundido de alta resistencia (HT200-300) con dureza HB170-240.

Especificaciones técnicas:

	Grado de precisión (μm)
Talla (mm)	0	1	2	3
100 × 100	4	8	16
200 × 100	5	10	20
200 × 200	5	10	20
300 × 200	6	12	24
300 × 300	6	12	24
400 × 300	6	12	24
400 × 400	6	12	24
500 × 400	6	12	24
600 × 400	7	14	28
600 × 500	7	14	28
800 × 400	8	16	32	80
800 × 600	8	16	32	80
900 × 600	8	16	32	80
1000 × 750	18	36	90
1000 × 1000	20	39	96
1200 × 1000	20	39	96
1500 × 1000	24	48	120
2000 × 1000	26	52	129
2000 × 1500	56	140
2000 × 2000	60	152	230
3000 × 1000	168	248
3000 × 1500	174	254
3000 × 2000	184	275
4000 × 2000	219	310
4000 × 3000	240	360
6000 × 3000	308	460
