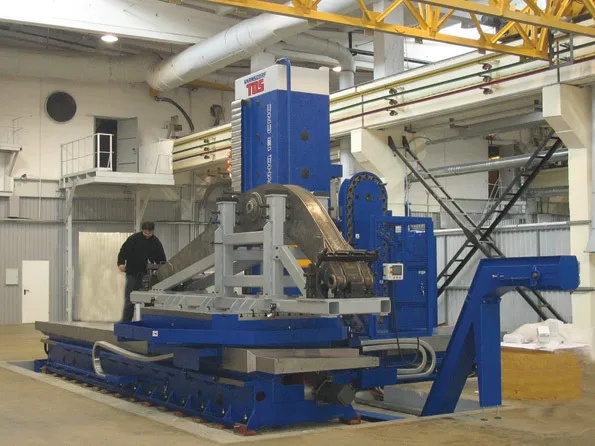

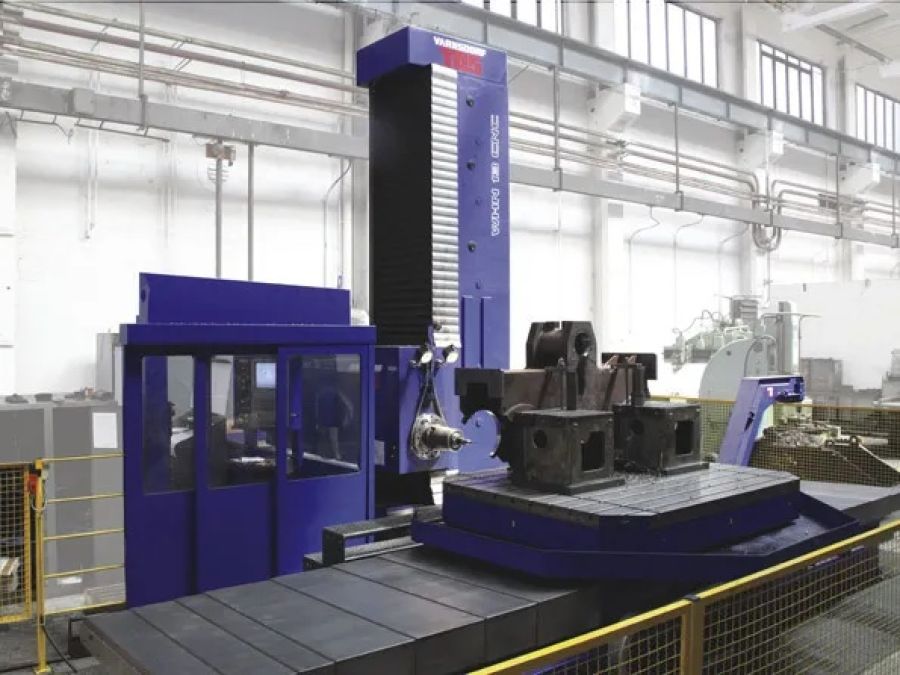

Mandrinadora Horizonal de Mesa TOS - WHN 13/15
Mandrinadora Horizonal de Mesa TOS - WHN 13/15

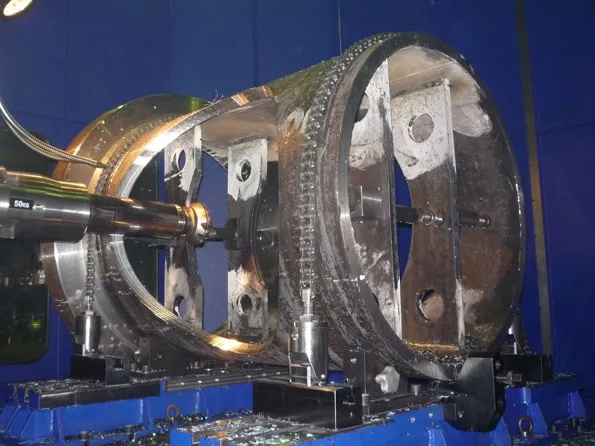

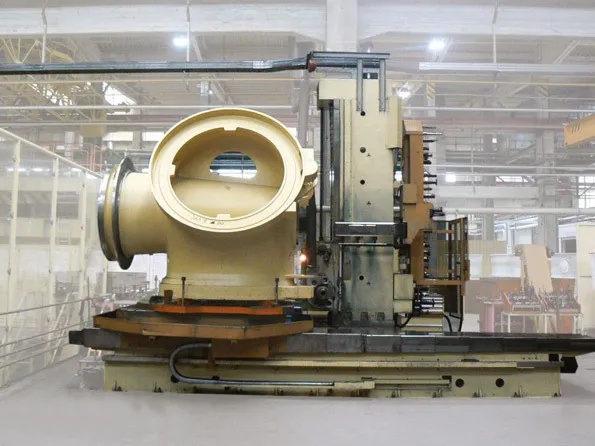

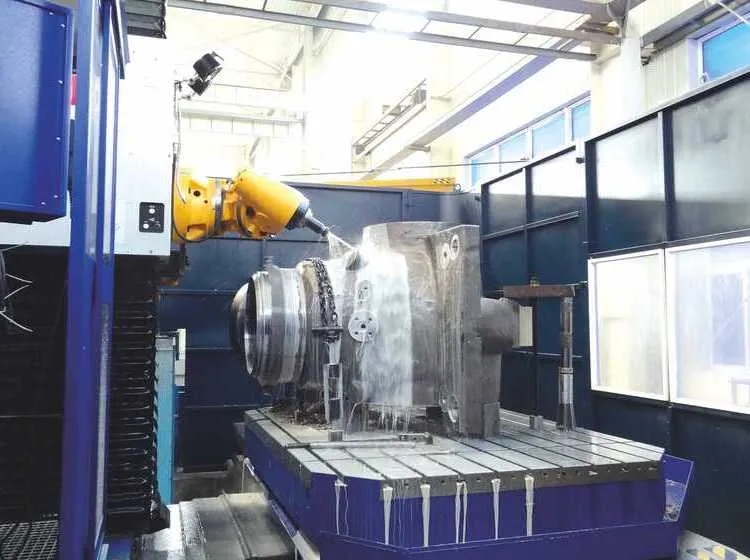

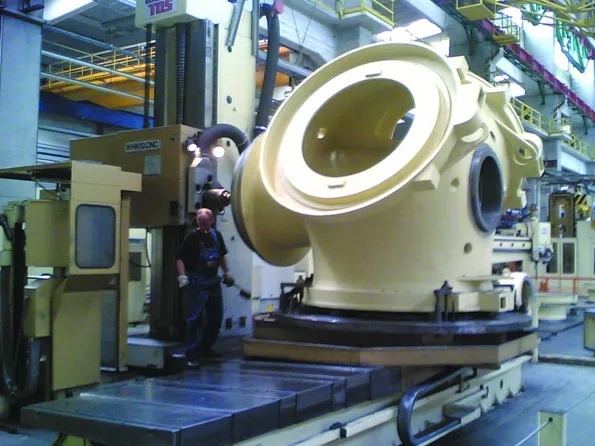

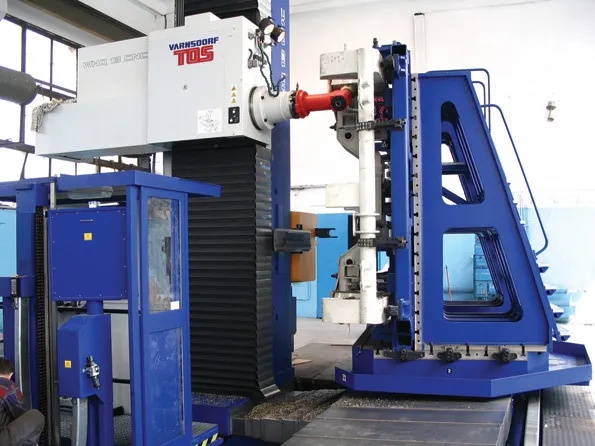

Características:
- Mandrinadora Horizontal de Mesa, marca TOS Varnsdorf modelo WHN13/15 diseñada para fresar taladrar coordinadamente, taladrar y roscar con precisión.
- Recorrido vertical hasta 3.500 miímitros, 6.000 mílimetros en el eje transversal y 3.000milímetros en el retroceso de la columna.
- Capacidad útil de 25t
- Brazo móvil colgante
- Lector de coordenadas en 3 ejes
- Caja de avances mecánicos eje X/Y
Especificaciones técnicas:
| Modelo | WHN 13 | WHN 15 | |
| Cabezal | |||
| Diámetro barra mandrinar | mm | 130 | 150 |
| Gama de revoluciones | 1/min | 10 - 3000 | 10 - 4500 |
| Potencia del motor principal (S1/S6 60%) | Kw | 41/49 | 53/55 |
| Par husillo (S1/S6 60%) | Nm | .2.508/3.111 | .3.114/3.720 |

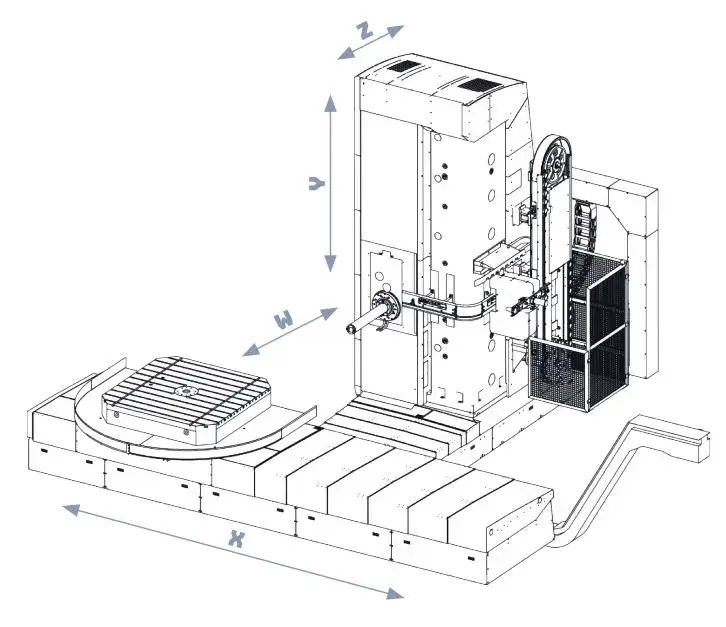

| Recorridos | |||
| X-Transversal mesa | mm | 3500, 4000, 5000, 6000 | |
| Y-Vertical cabezal | mm | 2000, 2500, 3000, 3500 | |
| Z-Longitudinal columna | mm | 1250, 1600, 2200, 3200 | |
| Mesa | |||
| Dimensión de la mesa | mm | 1800×1800, 1800×2200, 1800×2500, 2000×3000, 2500×3000 | |
| Capacidad de carga | Kg | 12000, 16000, 18000, 25000 | |
