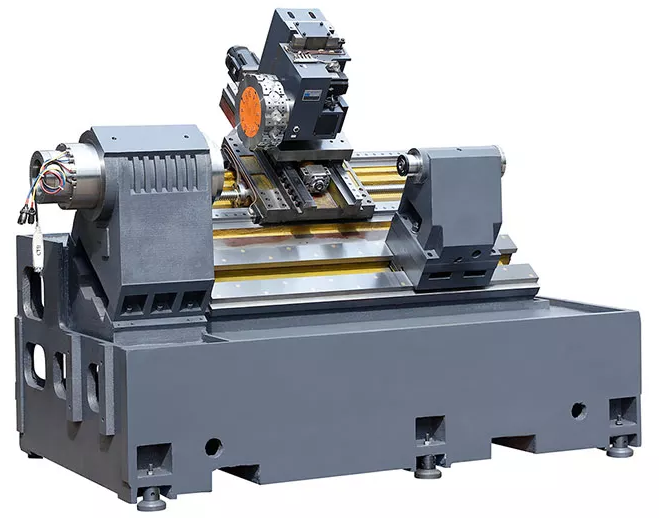

Centro de Torneado CNC Montecarlo 800
Centro de Torneado CNC Montecarlo 800
Características:
- Centro de Mecanizado CNC Torneado y Fresado Montecarlo 800
- Centro de Mecanizado CNC Torneado y Fresado de la serie Montecarlo proporciona husillo DDS o husillo de correa que une la torreta de herramientas impulsada y características del eje Y.
- Esta serie amplía enormemente la capacidad de mecanizado para combinar torneado y fresado descentrado.
- Con el eje Y, los clientes pueden sustituir más del 90% del proceso de mecanizado secundario por fresadoras para piezas torneadas.
- Ahorrará tiempo de mano de obra y aumentará la precisión y la eficiencia.
Especificaciones técnicas:
| Centro de Mecanizado CNC Torneado y Fresado Montecarlo 800 | |
| Capacidad | |
| Tamaño del plato hidráulico | 8" |
| Diámetro sobre la bancada | 600mm |
| Diámetro máximo de giro | 320mm |
| Máx. largo de la pieza a trabajar | 650, *1000, *1500mm |
| Diámetro sobre el carro | 430mm |
| Husillo | |
| Diámetro del husillo | 66mm |
| Máx. diámetro del agujero pasante | 52mm |
| Nariz del husillo | A2-6 |
| Velocidad máxima del husillo | 4000rpm |
| Potencia del motor principal | 22/ 30kw |
| Ejes | |
| Recorrido Eje X | 250mm |
| Recorrido Eje Y | 650, *1000, *1500mm |
| Recorrido Eje Y | 100(±50), *140(±70)mm |
| Avance rápido Eje X | 20m/min |
| Avance rápido Eje Z | 20m/min |
| Avance rápido Eje Y | 12m/min, *7m/min |
| Portaherramienta | |
| Tipo | BMT45, *BMT55 |
| Nº de posiciones | 12 posiciones |
| Máx. sección portaherramienta | 20x20, *25x25mm |
| Tamaño de la herramienta de mandrinado | 32mm, *40mm |
| Velocidad máx. de herramienta | 4000, *6000rpm |
| Estructura | |
| Grados bancada inclinada | 35º |
| Tipos de carril guía | LM |
| Contrapunta | |
| Tipo de contrapunta | SPT, *SST |
| Cono de la contrapunta | MT3 |
| Recorrido de la contrapunta | 100-650mm |
| Otros | |
| Dimensiones | 3000x1780x2050mm |
| Peso aproximado | 5280kg |
| Nota | |
| : "*" Significa opcional; | |
| "LM" Significa guía de movimiento lineal | |
| "HPT" Significa guía de movimiento lineal, contrapunta con movimiento hidráulico automático | |
| "SST" Significa contrapunta hidráulica del husillo pequeño. | |
| Accesorios Estándar: | |
| · Plato hidráulico de 3 mordazas | |
| · Porta herramientas de 12 estaciones | |
| · Eje Y | |
| · Contrapunto hidráulico | |
| · Lámpara de trabajo led | |
| · Luz de alarma tricolor | |
| · Sistema de lubricación automática | |
| · Sistema de refrigeración automático |
