Torno CNC de gran diámetro de husillo Vittorio 225
Torno CNC de gran diámetro de husillo Vittorio 225
- Torno CNC de gran diámetro de husillo Vittorio 225
- Protección de seguridad completa operación segura y sencilla.
- Bancada de alta rigidez.
- Torno CNC de gran tamaño con husillo de alta precisión.

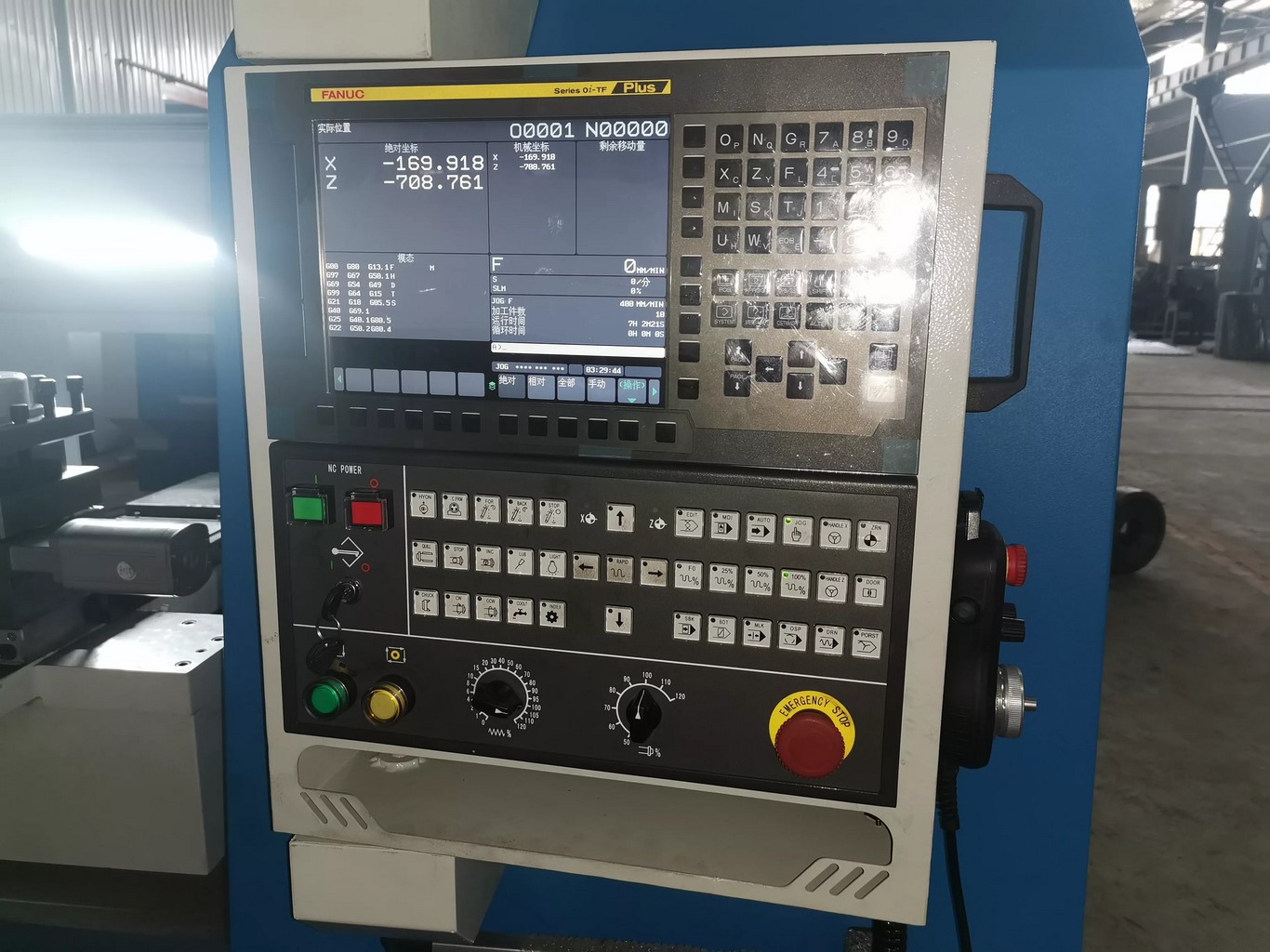

- Sistema GSK, FANUC, como selección opcional.
- Guías de la bancada endurecidas industrialmente.
ESPECIFICACIONESTÉCNICAS
Conoce en detalle las capacidades de esta máquina.
Capacidad

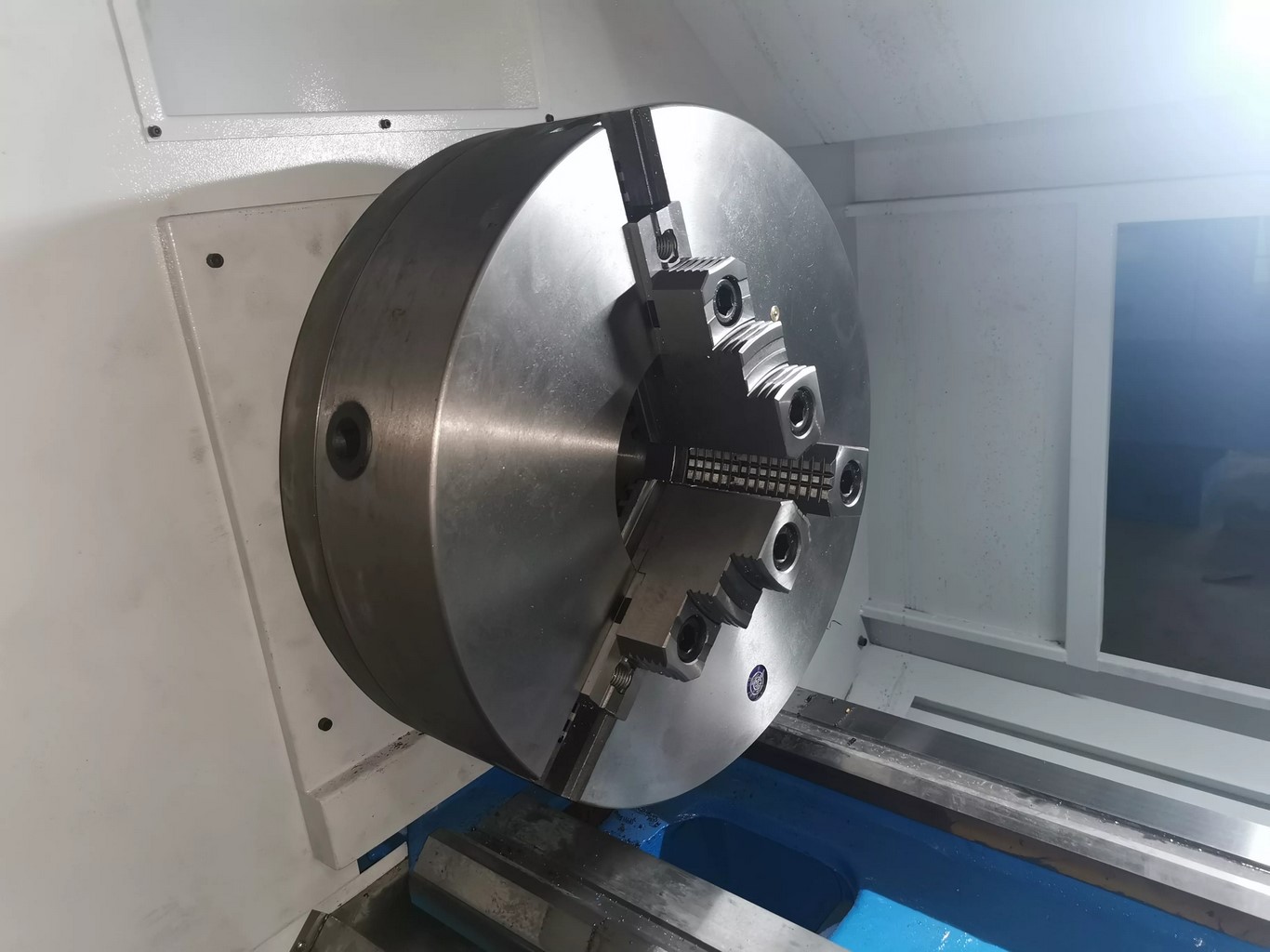

| Tamaño del plato | Plato de 3 mordazas (500) |
| Diámetro máximo sobre la bancada | 600mm |
| Distancia entre centros | 1000/1500/2000/3000mm |
| Diámetro máximo sobre el carro | 370mm |
| Ancho de la bancada | 400mm |
Husillo
| Rango de velocidad del husillo | 70-500r/70-500 r/min |
| Modo de velocidad del husillo | Ajuste de velocidad de frecuencia continuo |
| Diámetro interior del husillo | 200/225mm |
| Nariz del husillo | Conexión de rosca cilíndrica corta |
Recorridos
| Recorrido Eje X | 310mm |
| Recorrido Eje Z | 800mm |
| Desplazamiento rápido del Eje X/Z | 4000/5000mm/min |
| Velocidad del motor Eje X | 1500rpm |
| Par del motor del Eje X | 6N.m |
| Potencia del Eje X | 1.5kw |
| Velocidad del motor Eje Z | 1500rpm |
| Par del motor del Eje Z | 10N.m |
| Potencia del Eje Z | 1.5kw |

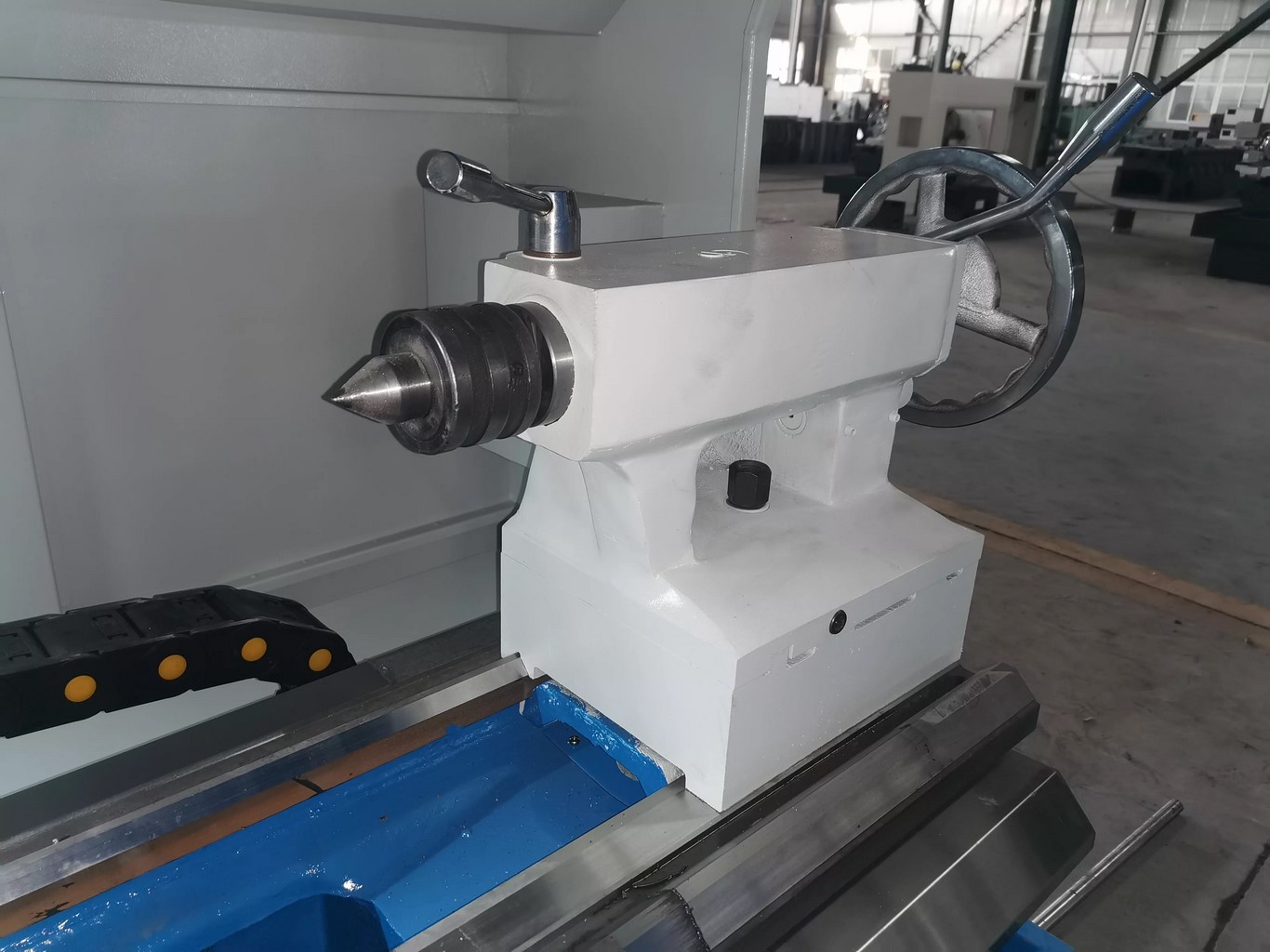

Contrapunta
| Diametro Externo | 80mm |
| Recorrido de la contrapunta | 200mm |
| Cono de la contrapunta | MT5 |
| Bolas recirculantes | X=25/Z=40mm |

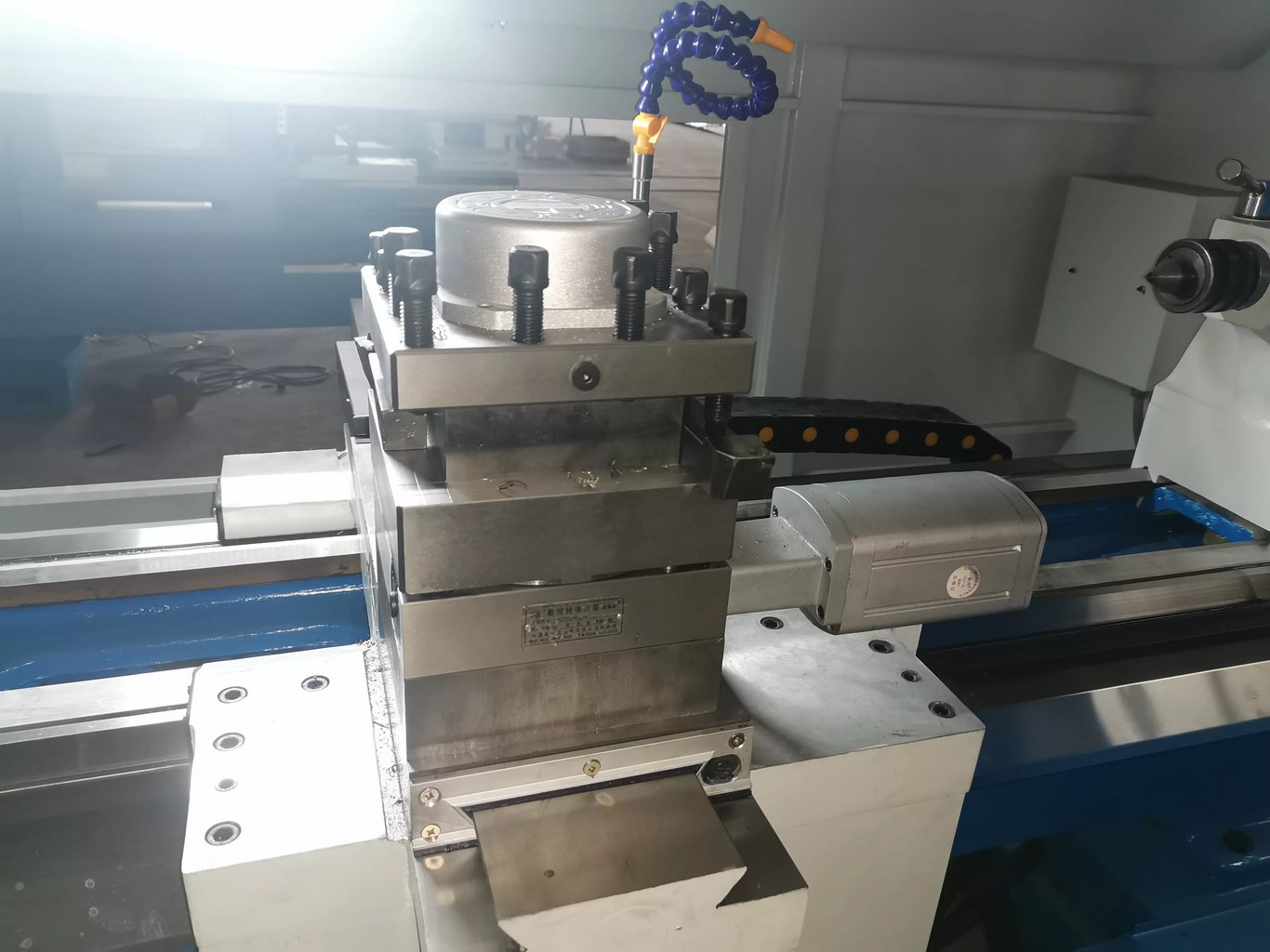

Porta herramientas
| Tipo | Tipo electrica |
| Modelo del porta herramientas eléctrico | HAK21192 |
| Número de posiciones del porta herramientas | 4 posiciones |
| Sección máxima de herramientas | 25x25mm |
| Tiempo de cambio del porta herramientas | 2.6s |
Motor
| Potencia del motor del husillo | 7.5kw |
| Potencia de la bomba de refrigerante | 0.125kw |
| Precisión de posicionamiento | 0.02mm |
| Precisión de reposicionamiento | 0.01mm |
| Dimensiones de la máquina | 2800x1800x1850mm para 1 M |
| Dimensiones generales | 3050x2300x2100mm para 1 M |
| Peso de la maquina | 3.4 T |
Accesorios Estándar:
| · GSK980TC3 | |
| · Plato de gran tamaño | |
| · Porta herramientas eléctrica de 4 posiciones | |
| · Sistema de lubricación automática | |
| · Sistema de refrigeración | |
| · Protección de seguridad completa | |
Accesorios Opcionales:
| · Diferentes diámetros y longitudes de husillo | |
| · Porta herramientas eléctrica de 6 posiciones | |
| · Porta herramientas eléctrica de 8 posiciones | |
| · Luneta fija | |
| · Controlador CNC GSK o Fanuc de última generación | |
| · Plato neumático | |
| · Contrapunta hidráulica |
