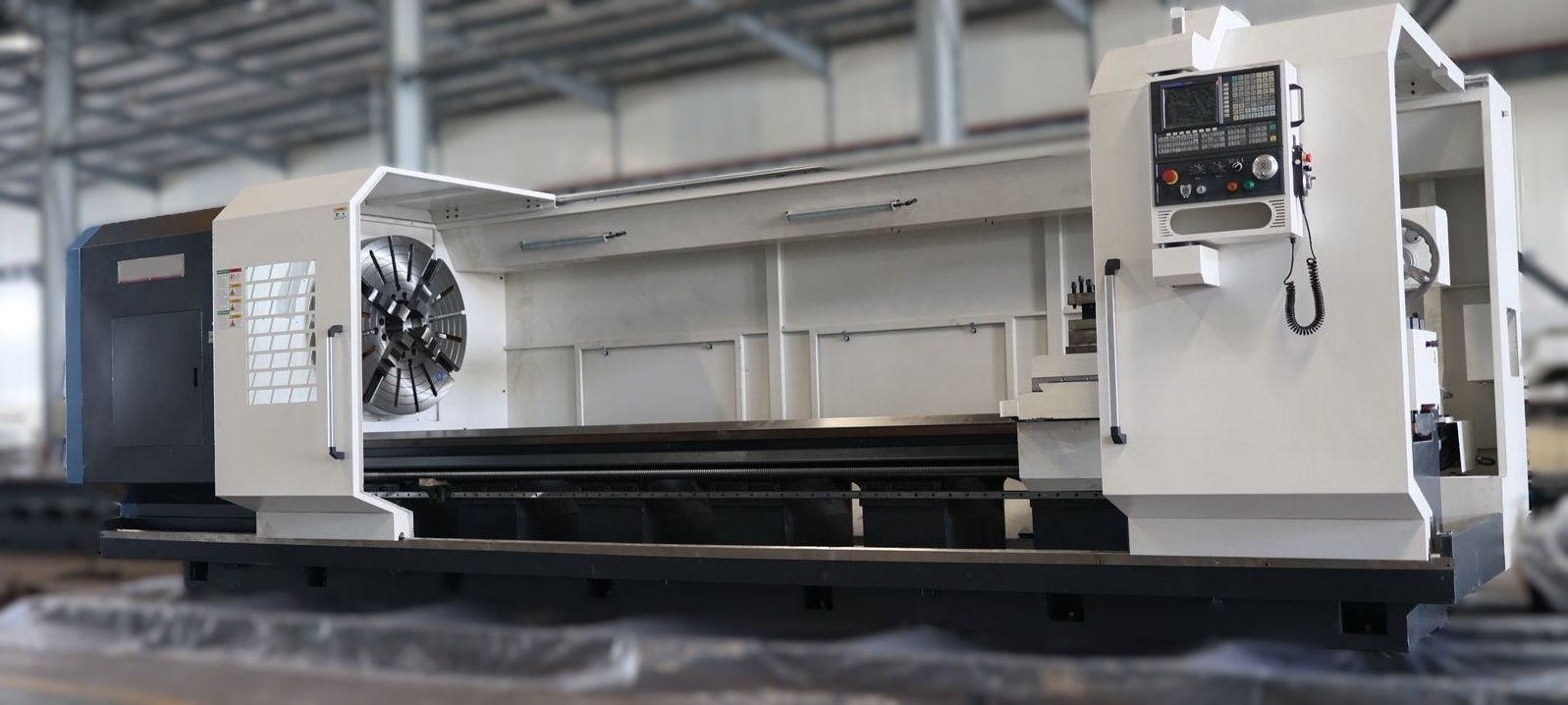

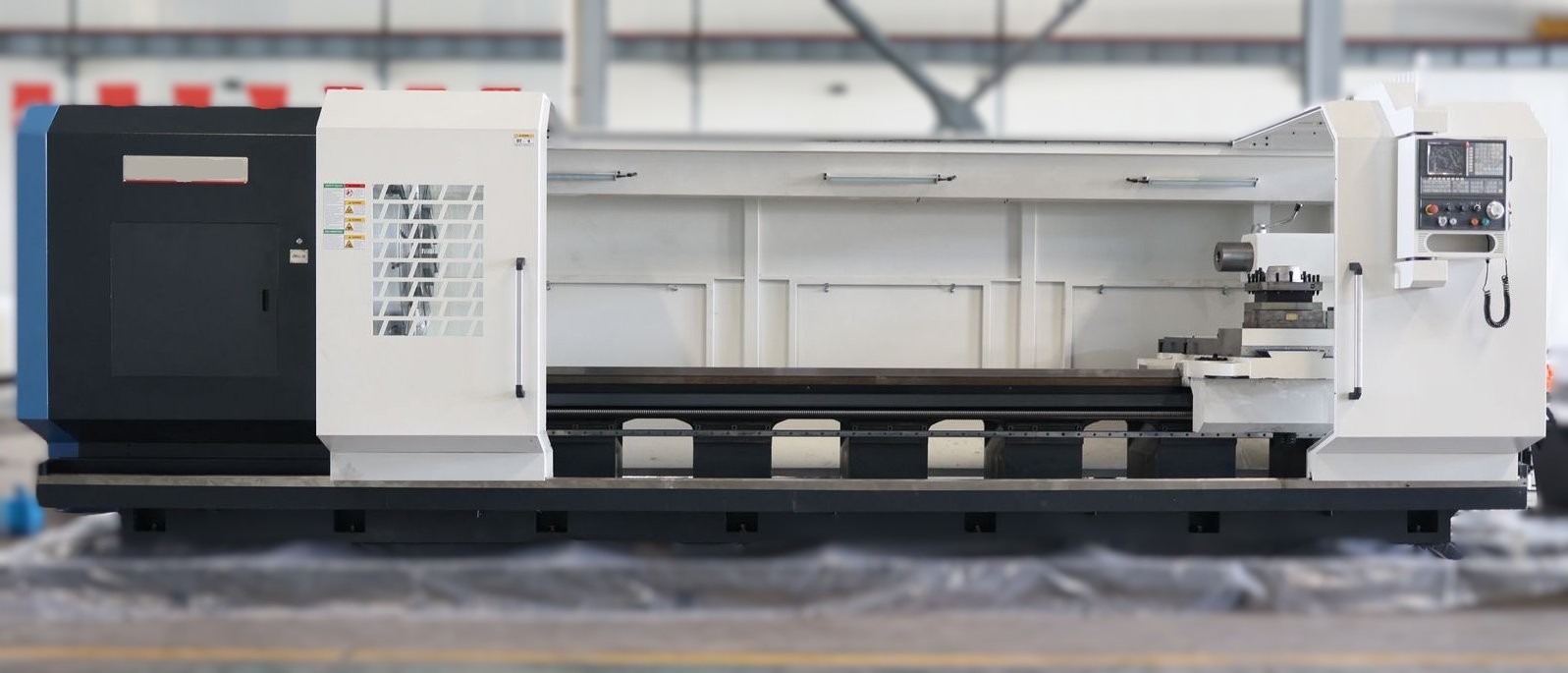

Torno CNC de gran diámetro de husillo Don Vittorio 1600
Torno CNC de gran diámetro de husillo Don Vittorio 1600
Características:
- Torno CNC de gran diámetro de husillo Don Vittorio 1600
- Es una máquina herramienta especial para el procesamiento de roscado de tuberías también se puede utilizar para el torneado de superficies planas y de exteriores de tornos comunes.
- Se aplica al procesamiento y reparación de tuberías de perforación
- Collares de perforación, tuberías de perforación cuadradas y revestimientos en los procesos de petróleo, metalurgia, industria química, energía hidroeléctrica y geología.
Especificaciones técnicas:
| Capacidad | |
| Tamaño del plato | Plato de 4 mordazas (1000) |
| Diámetro máximo sobre la bancada | 1600mm |
| Distancia entre centros | 1500/2000/3000/4000/5000/6000mm |
| Diámetro máximo sobre el carro | 1210mm |
| Ancho de la bancada | 755mm |
| Husillo | |
| Rango de velocidad del husillo | 10-300 r/min |
| Modo de velocidad del husillo | Tres marchas, velocidad variable en una marcha. |
| Diámetro interior del husillo | 140mm |
| Nariz del husillo | A2-15 |
| Conicidad del husillo | 1:20/140 |
| Recorridos | |
| Recorrido Eje X | 820mm |
| Recorrido Eje Z | 1500mm |
| Desplazamiento rápido del Eje X/Z | 4000/5000mm/min |
| Velocidad del motor Eje X | 1500rpm |
| Par del motor del Eje X | 22N.m |
| Potencia del Eje X | 3.5kw |
| Velocidad del motor Eje Z | 1500rpm |
| Par del motor del Eje Z | 30N.m |
| Potencia del Eje Z | 4.7kw |
| Contrapunta | |
| Diametro Externo | 160mm |
| Recorrido de la contrapunta | 300mm |
| Cono de la contrapunta | MT6 |
| Bolas recirculantes | X=32/Z=63 para 1.5/2m,Z=80mm para 3m/3m+ |
| Porta herramientas | |
| Tipo | Tipo electrica |
| Modelo del porta herramientas eléctrico | SLD170A |
| Número de posiciones del porta herramientas | 4 posiciones |
| Sección máxima de herramientas | 32x32mm |
| Tiempo de cambio del porta herramientas | 4.1s |
| Motor | |
| Potencia del motor del husillo | 22kw/30kw |
| Potencia de la bomba de refrigerante | 0.125kw |
| Precisión de posicionamiento | 0.02mm |
| Precisión de reposicionamiento | 0.01mm |
| Dimensiones de la máquina | 4700x2720x2680mm para 1.5 M |
| Dimensiones generales | 4700x2720x2930mm para 1.5 M |
| Peso de la maquina | 15,9 T |
| Accesorios Estándar: | |
| · GSK980TC3 | |
| · Plato de gran tamaño | |
| · Porta herramientas eléctrica de 4 posiciones | |
| · Sistema de lubricación automática | |
| · Sistema de refrigeración | |
| · Protección de seguridad completa | |
| Accesorios Opcionales: | |
| · Diferentes diámetros y longitudes de husillo | |
| · Porta herramientas eléctrica de 6 posiciones | |
| · Porta herramientas eléctrica de 8 posiciones | |
| · Luneta fija | |
| · Controlador CNC GSK o Fanuc de última generación | |
| · Plato neumático | |
| · Contrapunta hidráulica |
