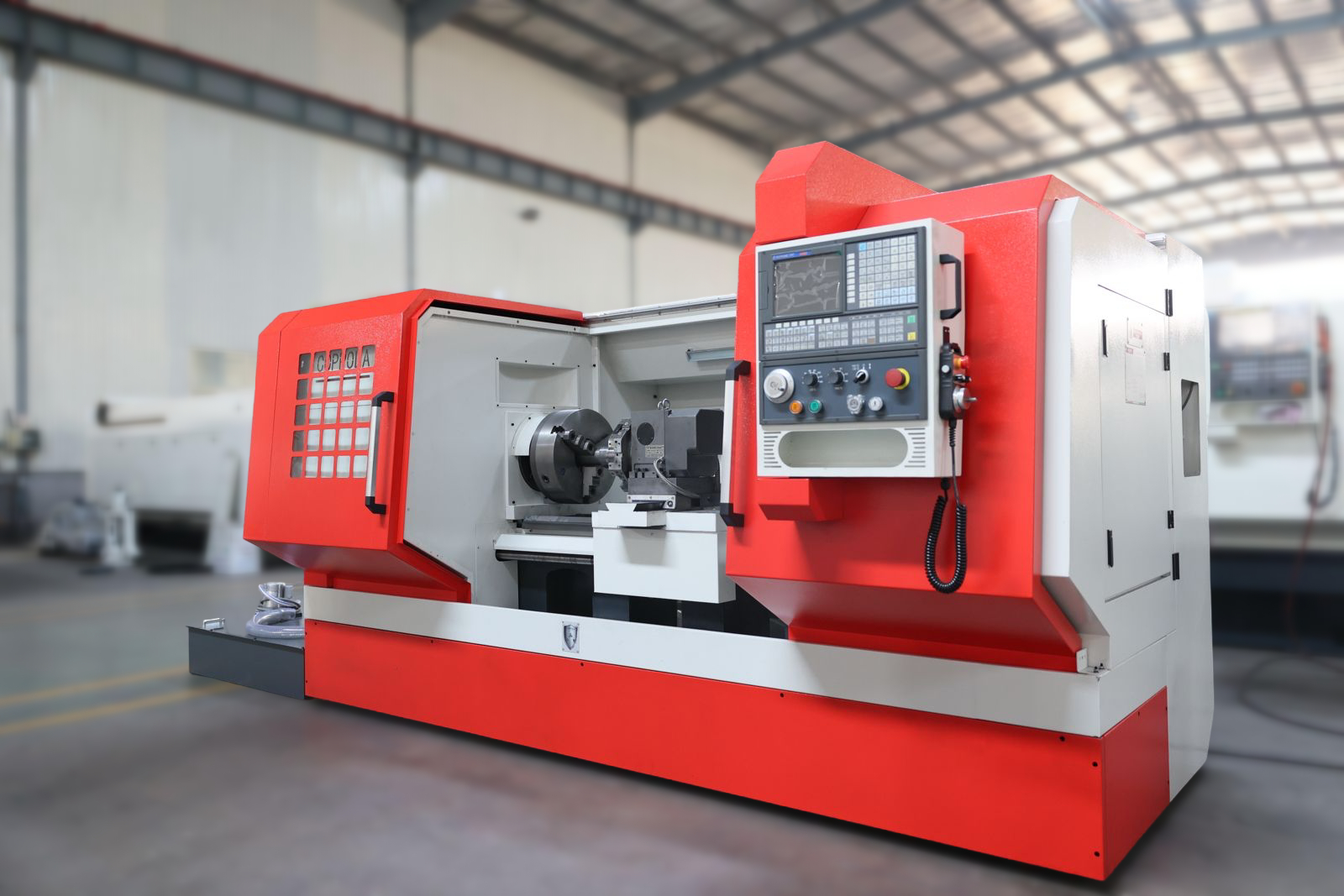

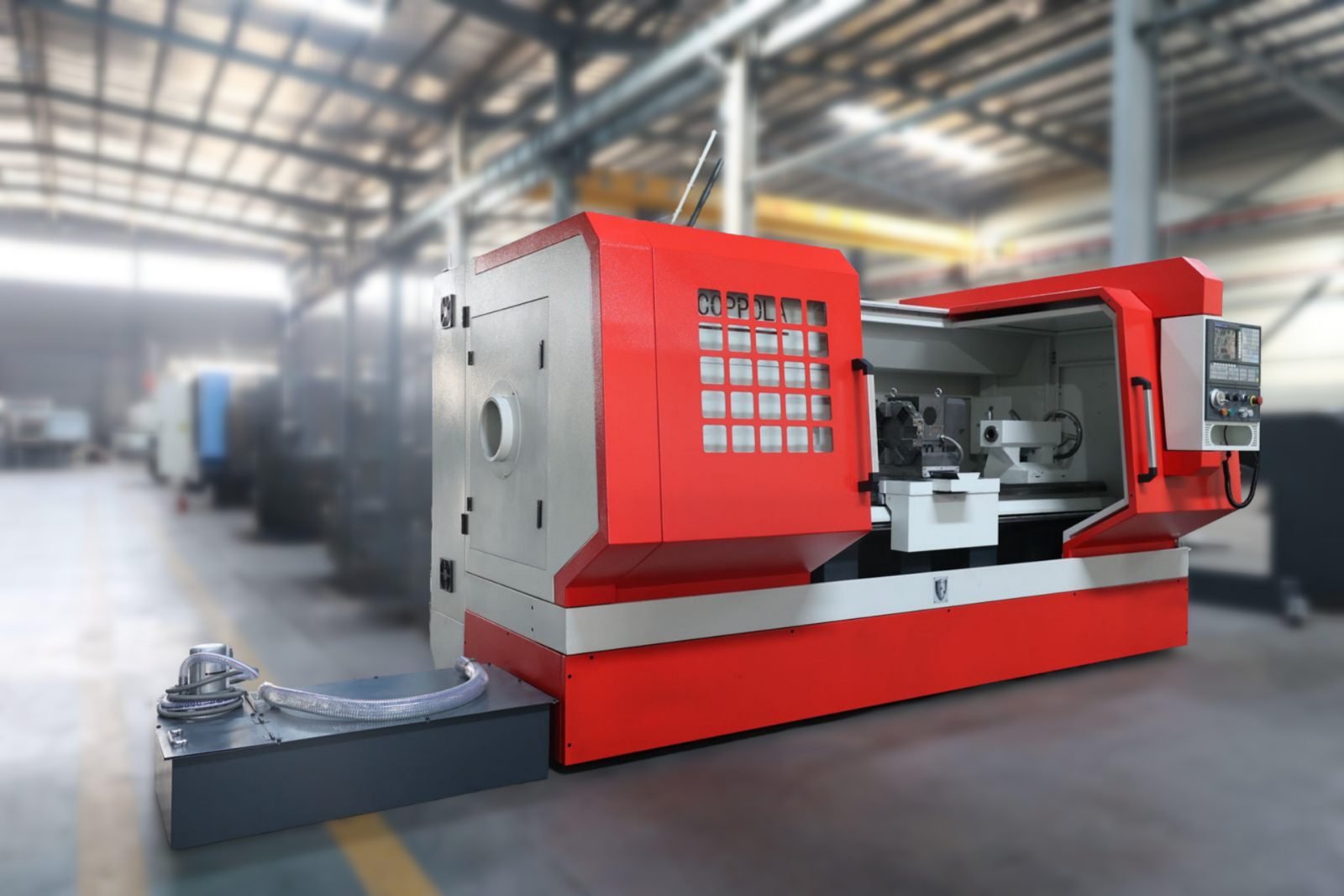

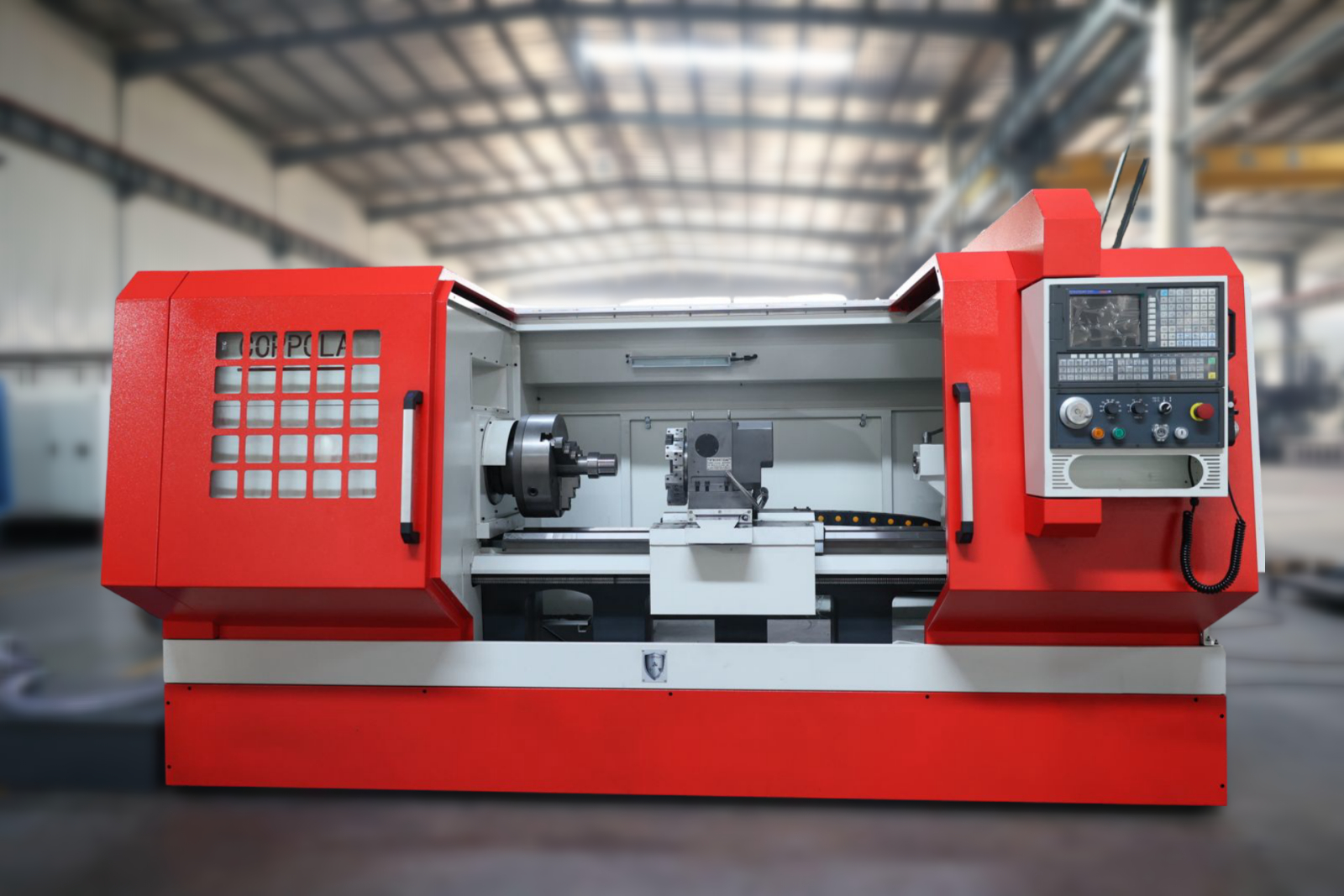

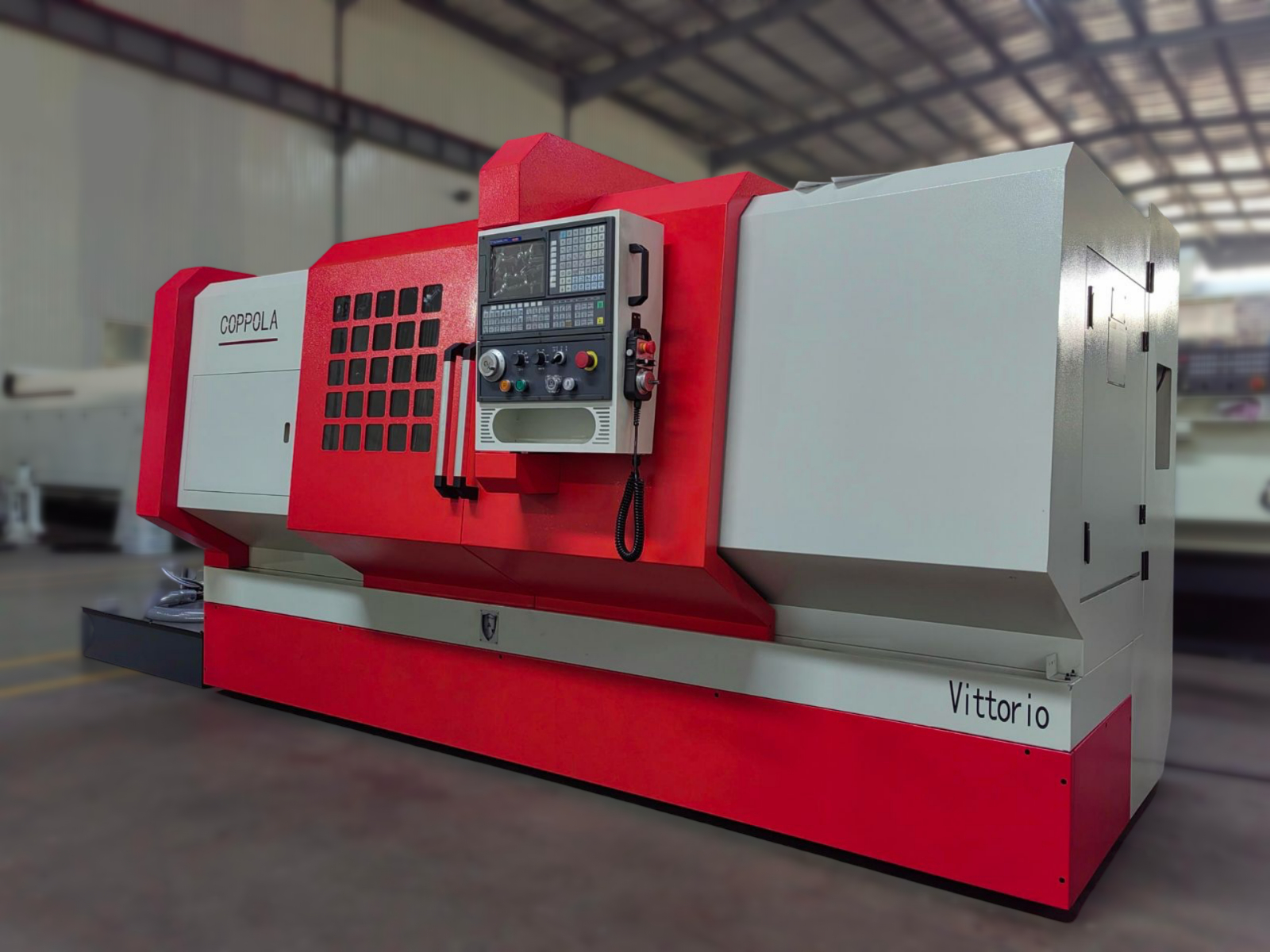

Torno CNC de gran diámetro de Husillo Vittorio 140
Torno CNC de gran diámetro de Husillo Vittorio 140
Características:
- Torno CNC de gran diámetro de Husillo Vittorio 140
- Es una máquina especial para el procesamiento de roscado de tuberías, también se puede utilizar para el torneado de superficies planas y de exteriores de tornos comunes.
- Se aplica al procesamiento y reparación de tuberías de perforación
- Collares de perforación, tuberías de perforación cuadradas y revestimientos en los procesos de petróleo, metalurgia, industria química, energía hidroeléctrica.
- Tamaño del plato 380mm
- Gran diámetro de pasada de barra husillo 140mm

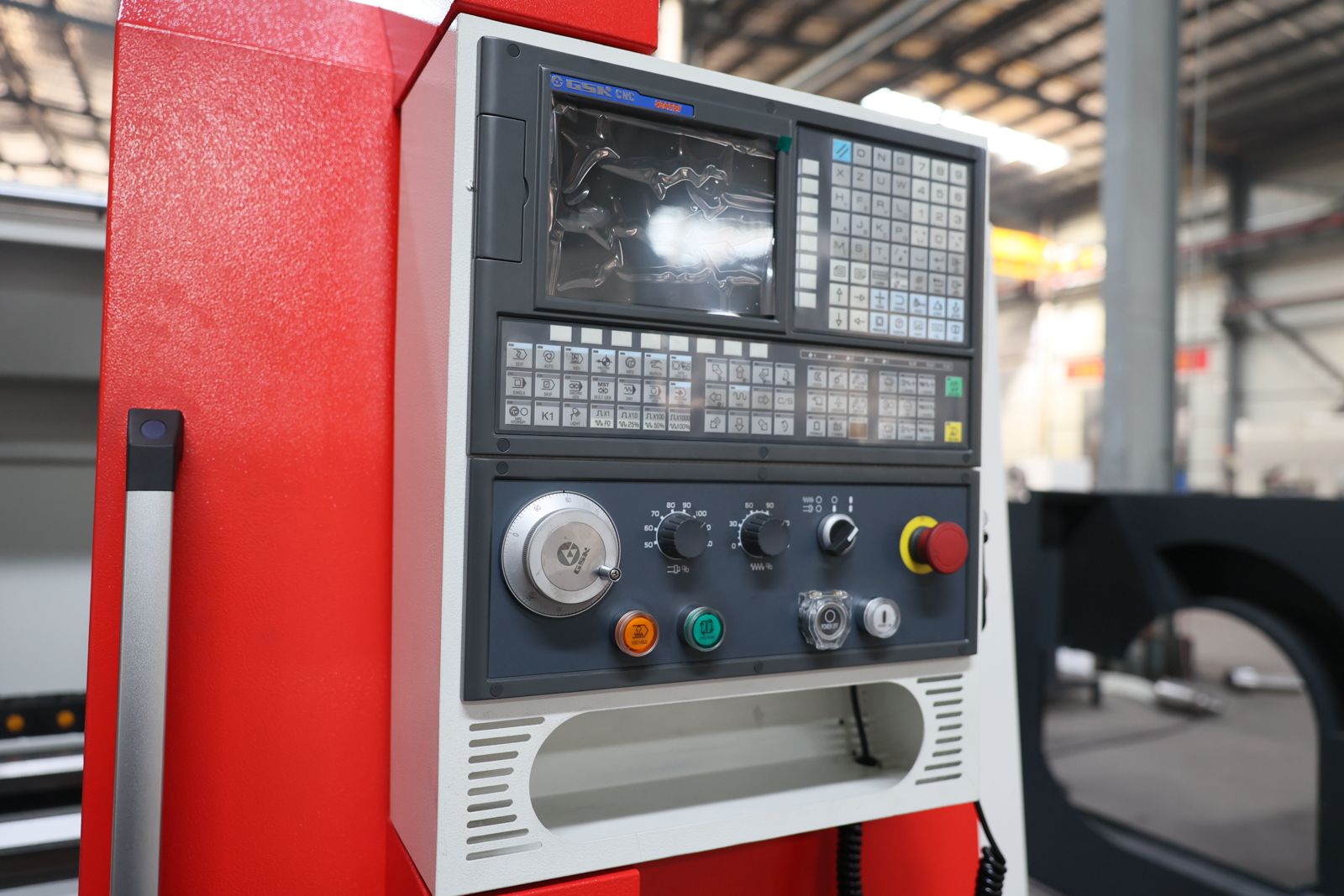

- Control GSK
Especificaciones técnicas:
| Capacidad | |

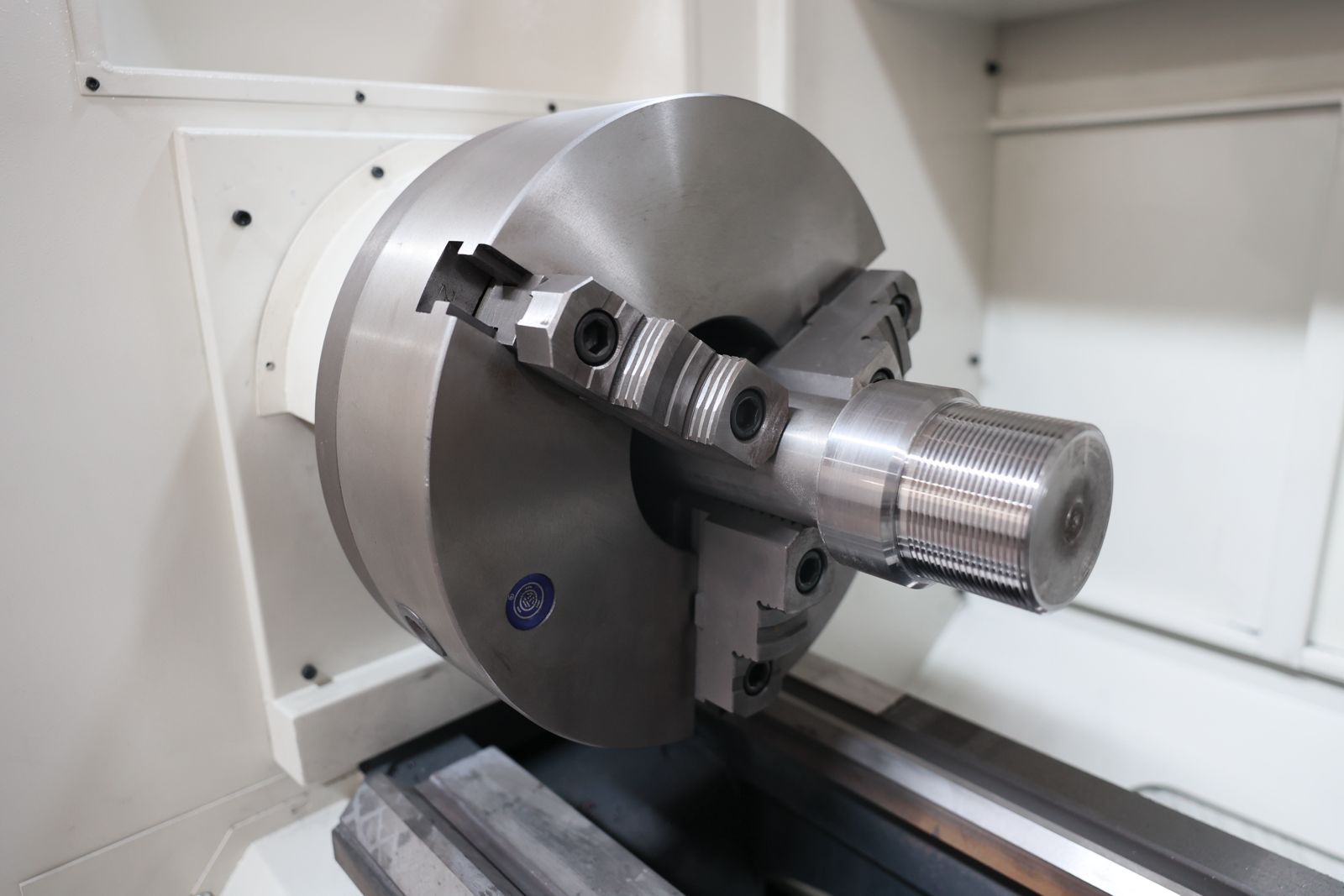

| Tamaño del plato | Plato de 3 mordazas 380mm |
| Diámetro máximo sobre la bancada | 500mm |
| Distancia entre centros | 1500mm |
| Diámetro máximo sobre el carro | 270mm |

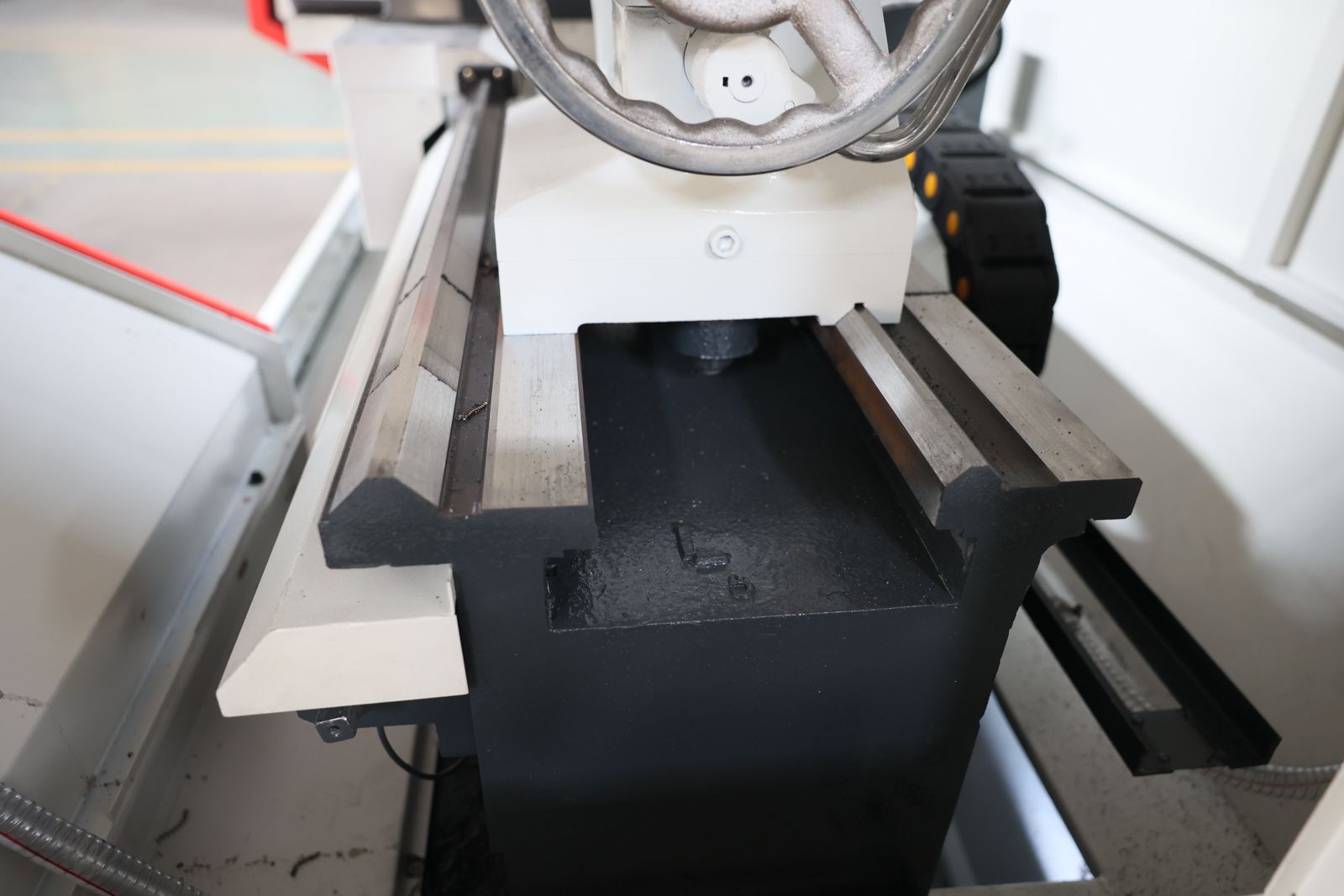

| Ancho de la bancada | 400mm |
| Husillo | |
| Rango de velocidad del husillo | 150-800/70-800/70-700/70-700r/min |
| Modo de velocidad del husillo | Ajuste de velocidad de frecuencia continuo |

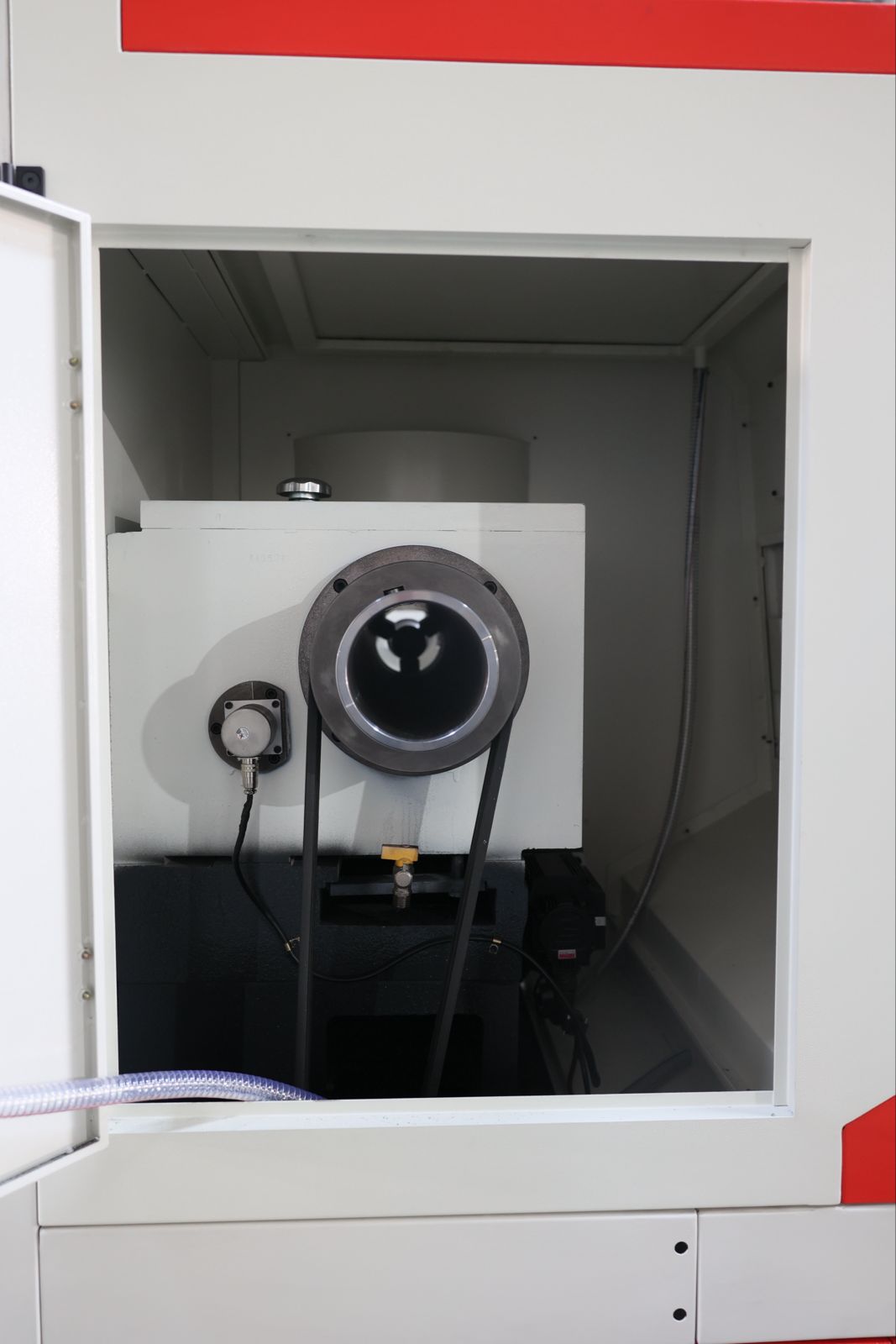

| Diámetro interior del husillo | 140mm |
| Nariz del husillo | Conexión de rosca cilíndrica corta |
| Recorridos | |
| Recorrido Eje X | 310mm |
| Recorrido Eje Z | 800mm |
| Desplazamiento rápido del Eje X/Z | 4000/5000mm/min |
| Velocidad del motor Eje X | 1500rpm |
| Par del motor del Eje X | 6N.m |
| Potencia del Eje X | 1.5kw |
| Velocidad del motor Eje Z | 1500rpm |
| Par del motor del Eje Z | 10N.m |
| Potencia del Eje Z | 1.5kw |

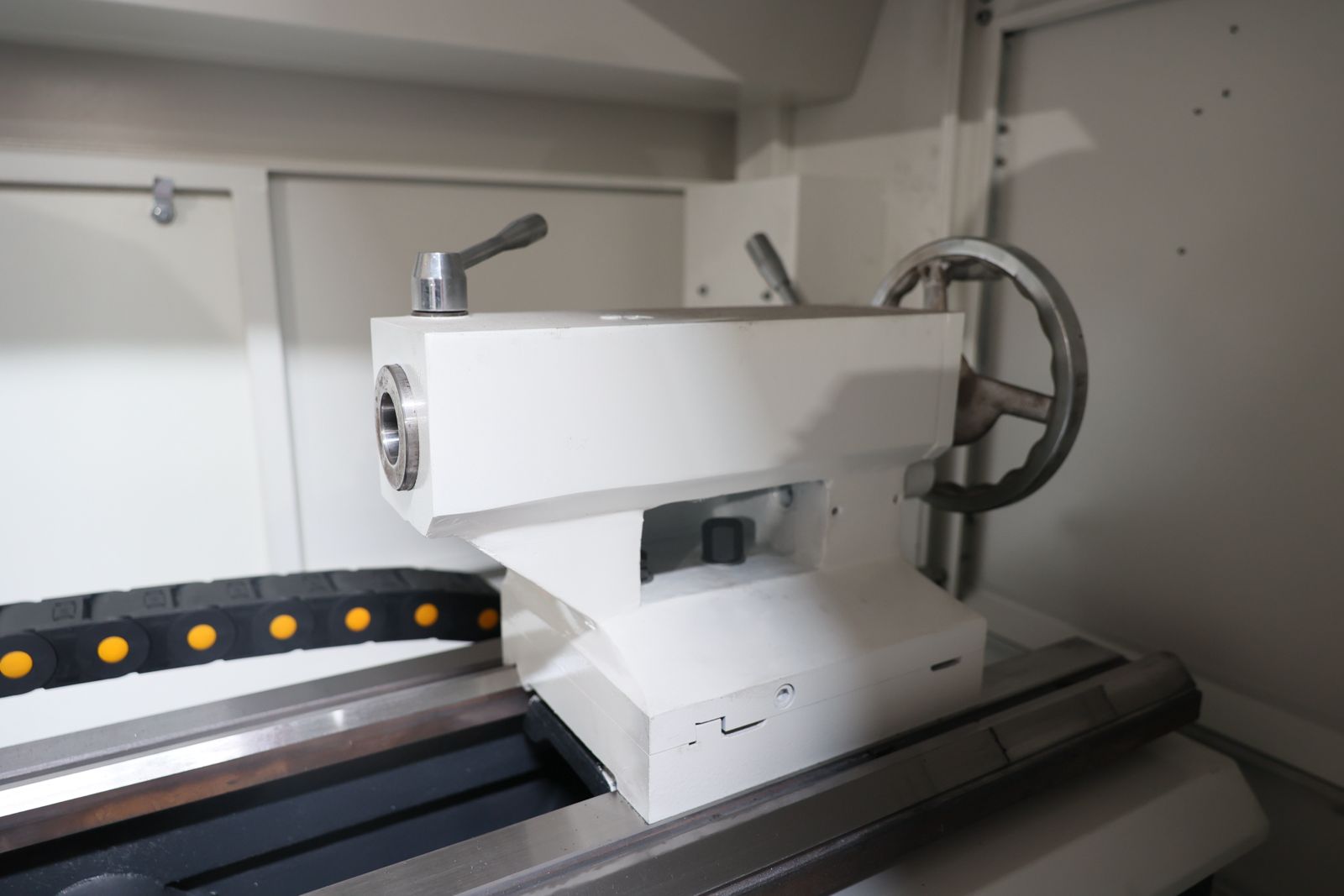

| Contrapunta | |
| Diámetro Externo | 80mm |
| Recorrido de la contrapunta | 200mm |
| Cono de la contrapunta | MT5 |
| Bolas recirculantes | X=25/Z=40mm |

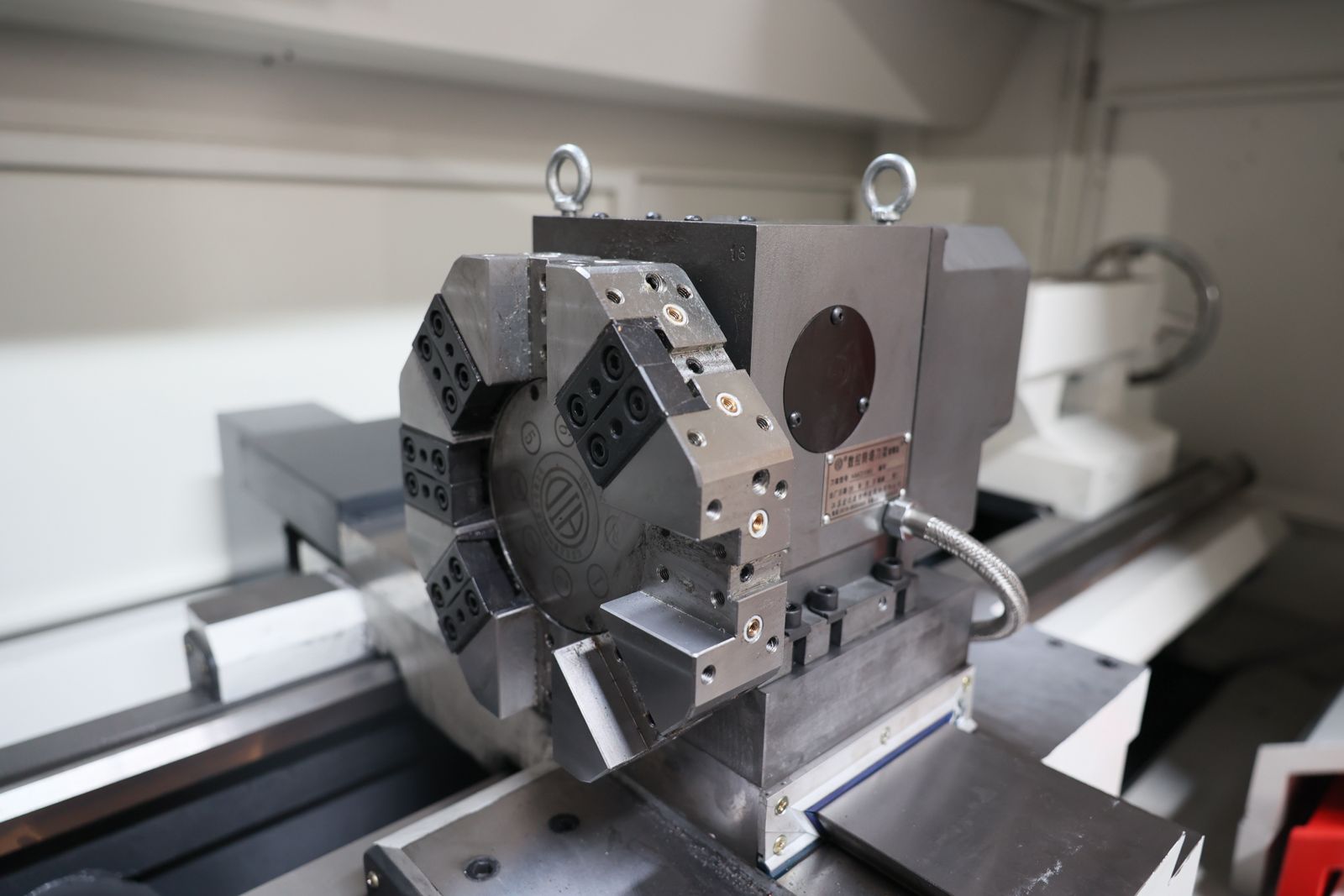

| Porta herramientas | |
| Tipo | Tipo eléctrica |
| Modelo del porta herramientas eléctrico | HAK21192 |
| Número de posiciones del porta herramientas | 8 posiciones |
| Sección máxima de herramientas | 25x25mm |
| Tiempo de cambio del porta herramientas | 2.6s |
| Motor | |
| Potencia del motor del husillo | 11kw |
| Potencia de la bomba de refrigerante | 0.125kw |
| Precisión de posicionamiento | 0.02mm |
| Precisión de reposicionamiento | 0.01mm |
| Dimensiones de la máquina | 2800x1750x1800mm para 1 M |
| Peso de la maquina | 2.75 T |

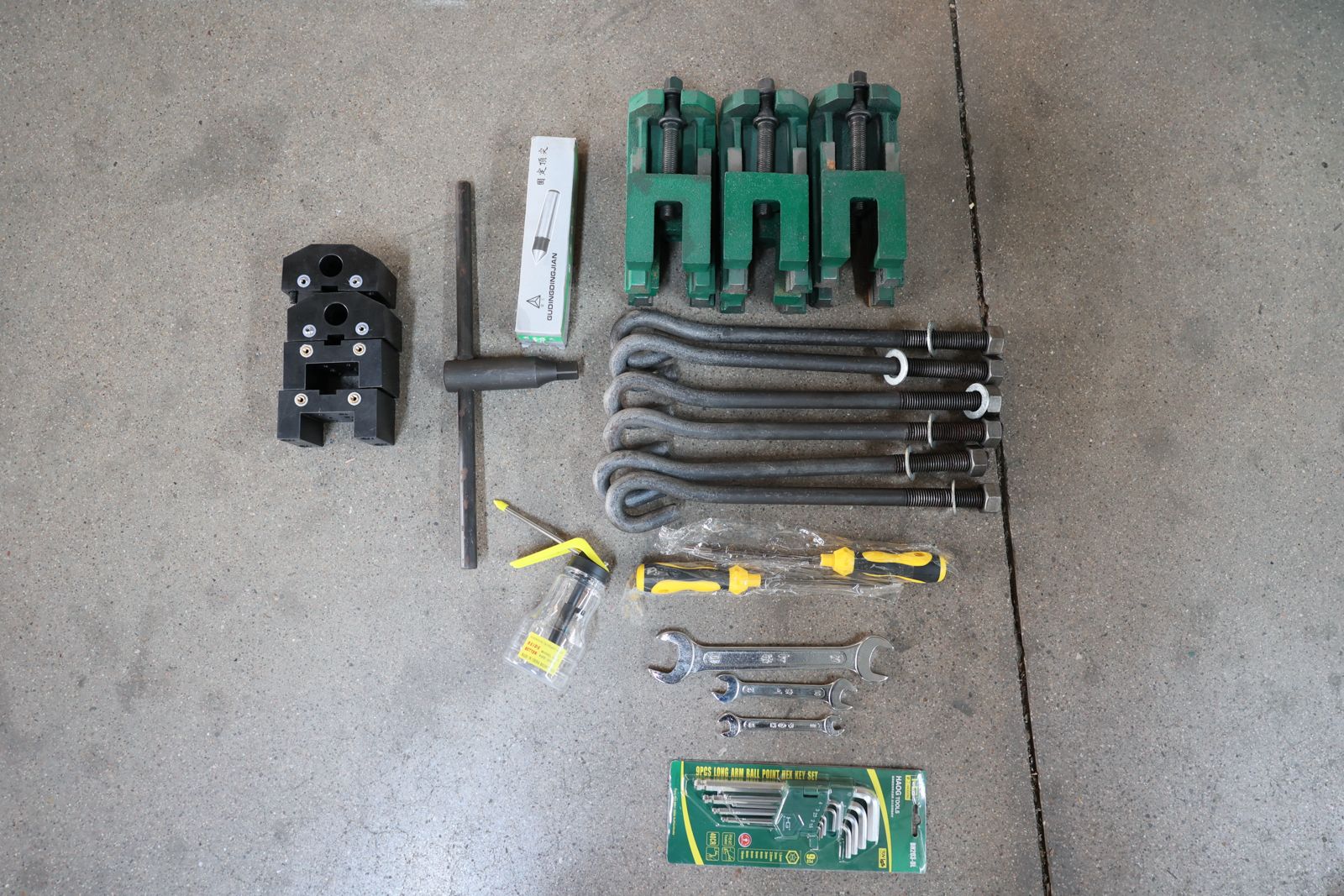

| Accesorios Estándar: | |
| · GSK980TC3 | |
| · Plato de gran tamaño | |
| · Porta herramientas eléctrica de 8 posiciones | |
| · Sistema de lubricación automática | |

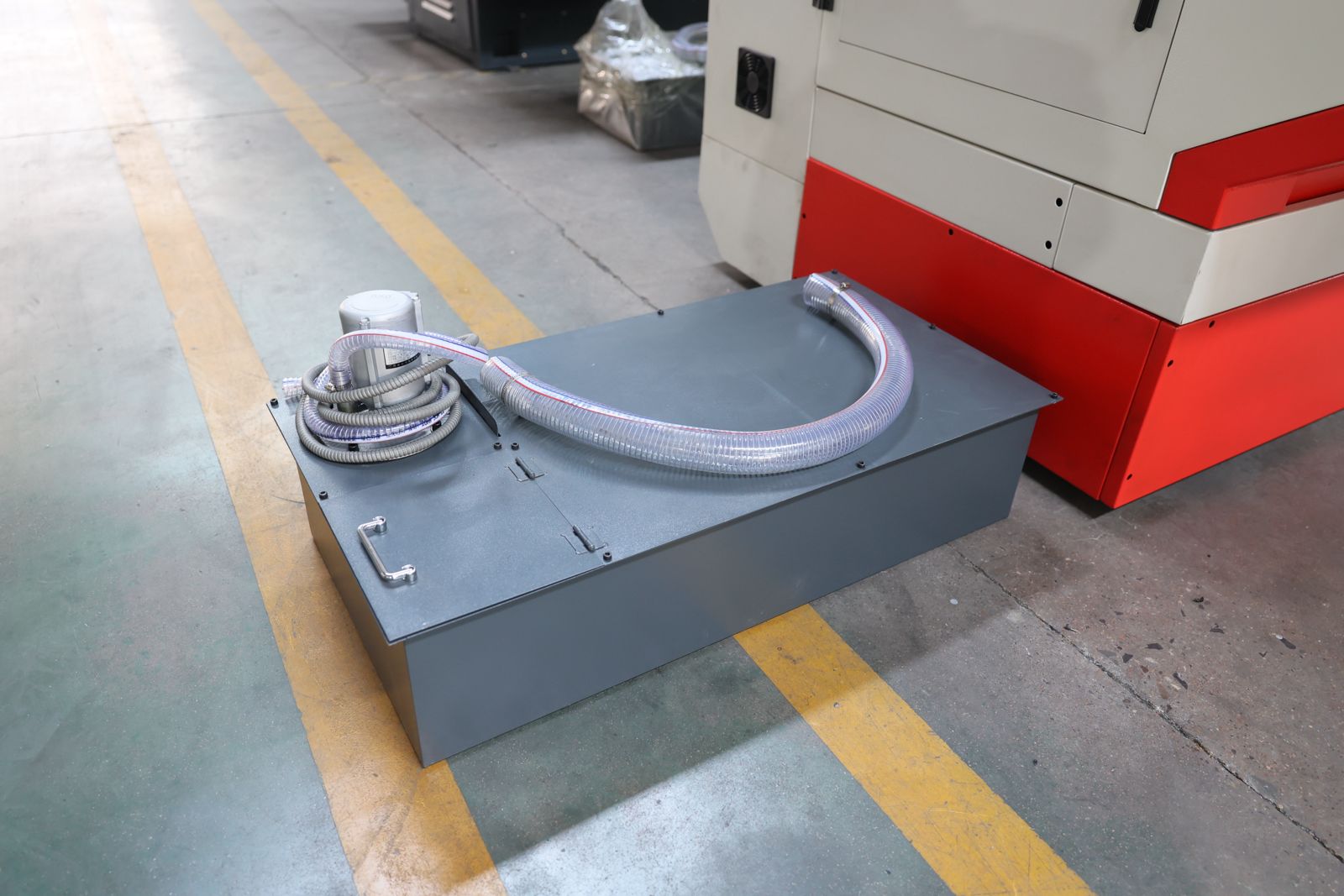

| · Sistema de refrigeración | |
| · Protección de seguridad completa | |
| Accesorios Opcionales: | |
| · Diferentes diámetros y longitudes de husillo | |
| · Luneta fija | |
| · Controlador CNC GSK o Fanuc de última generación | |
| · Plato neumático | |
| · Contrapunta hidráulica | |
| · Porta herramientas eléctrica de 6 posiciones | |
| · Porta herramientas eléctrica de 8 posiciones |
