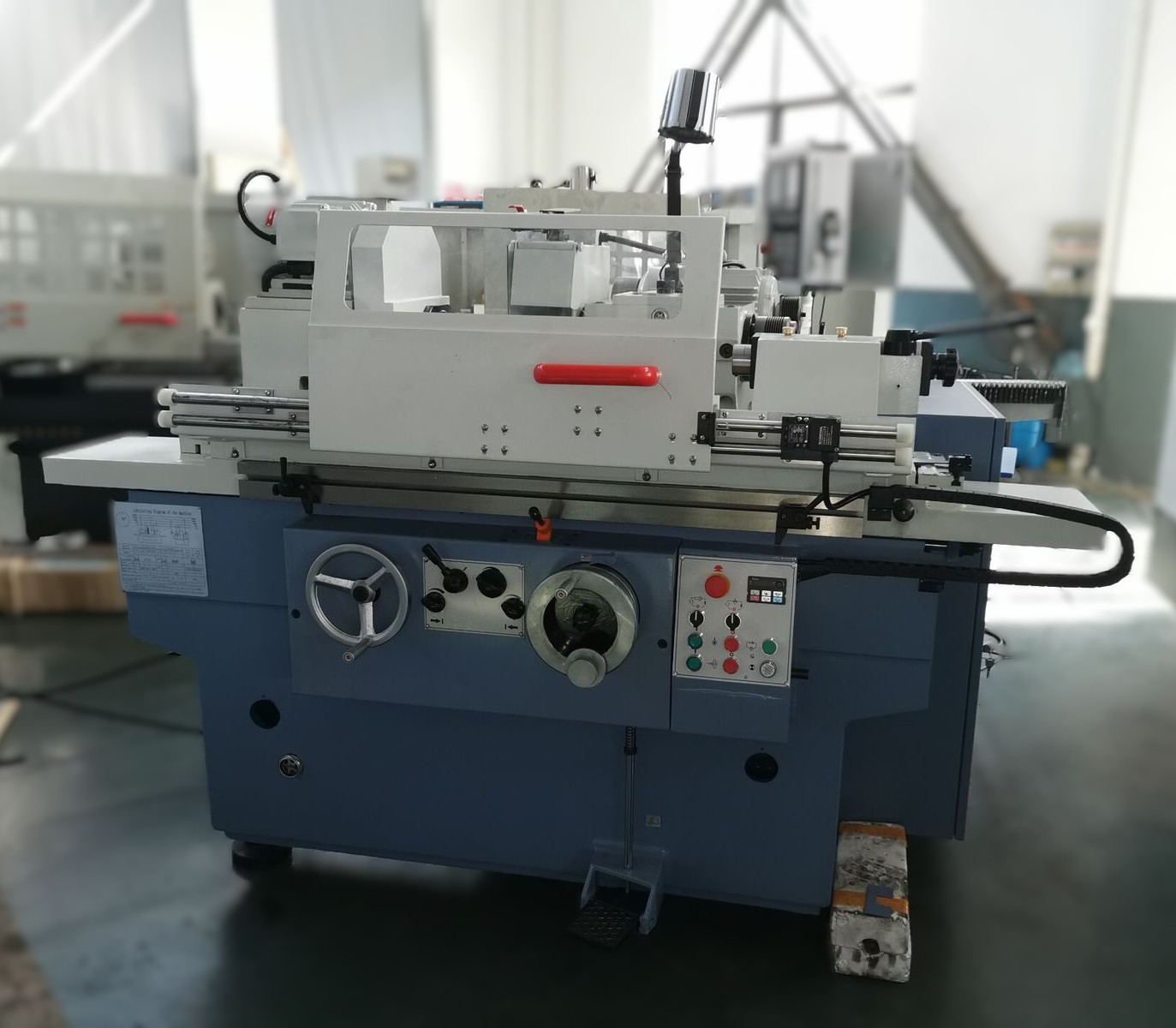

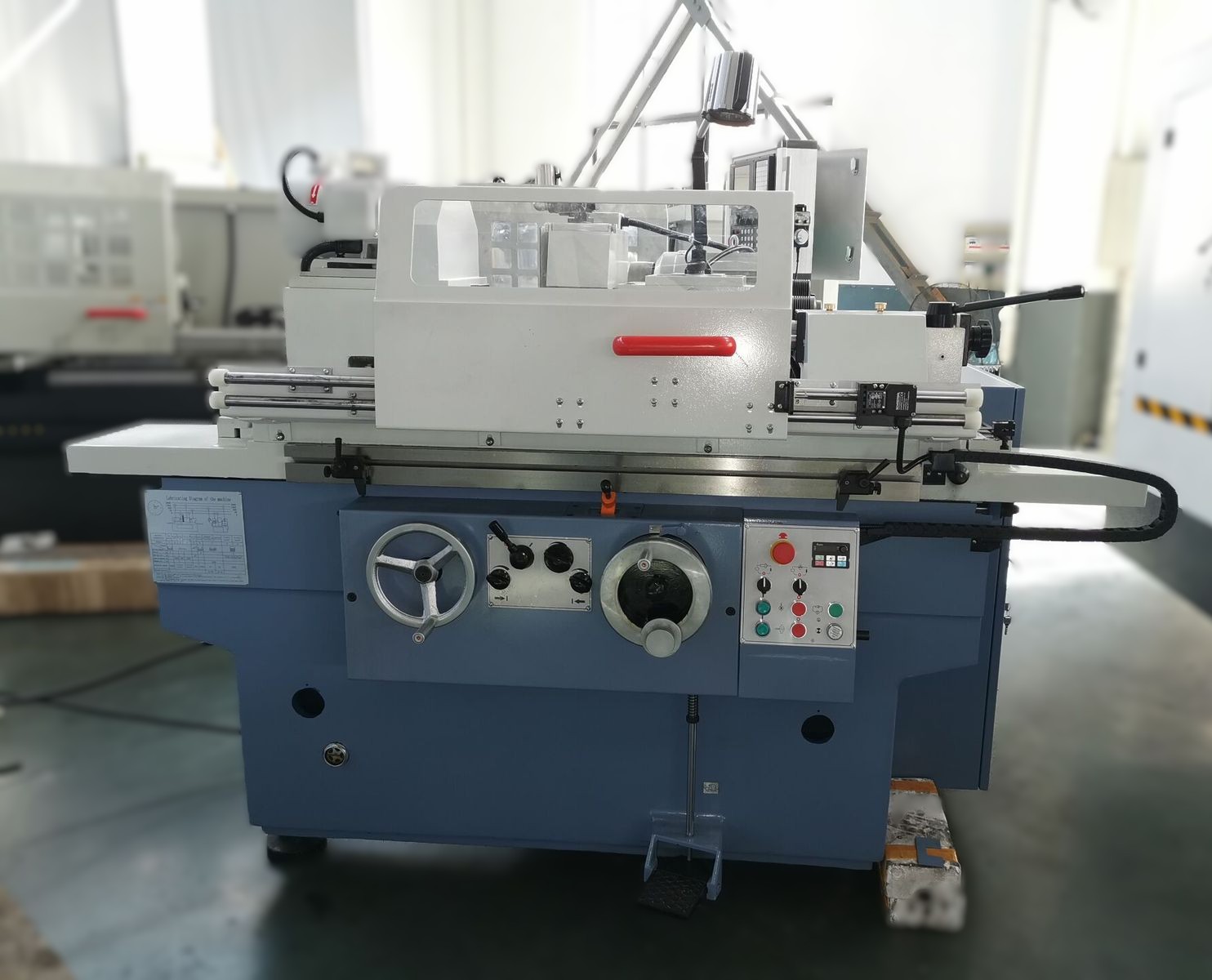

Rectificadora Cilíndrica Universal
Modelo: Brecia 500
Rectificadora Cilíndrica Universal
- Brecia 500
Características:
- Es posible trabajar con una pieza máximo de 50kg
- Maximo recorrido de la mesa 645mm
Especificaciones técnicas:
| Diámetro de rectificado con luneta ( Diámetro Exterior): | 8/60mm |
| Diámetro de rectificado sin luneta ( Diámetro Exterior): | 8/200mm |
| Diámetro de rectificado con luneta ( Diámetro Interior): | 35/100mm |
| Diámetro de rectificado sin luneta ( Diámetro Interior): | 25/100mm |
| Peso max. de la pieza: | 50kg |
| Longitud de rectificado ( Diámetro Exterior/Diámetro Interior): | 500/125mm |
| Altura de centros: | 135mm |
| Distancia entre centros: | 500mm |
| Tamaño de rueda exterior: | Max: ø400x50x203mm - Min: ø280x50x203mm |
| Velocidad periférica del rectificado abrasivo: | 38 m/s |
| Tamaño de muela para accesorio de rectificado interno: | Max: ø60x40x16mm - Min: ø45x35x10mm |
| Velocidad de rotación del eje de la rueda interna: | 1670 r/min |
| Avance y retroceso rápidos del cabezal de la rueda: | 25mm |
| Centro de cabezal y contrapunto: | MT4 |
| Rango de giro de la mesa de trabajo: | -5~+7º |
| Velocidad de la mesa de trabajo: | 0.1~4m/min |
| Recorrido max. de la mesa: | 645mm |
| Velocidad del husillo del cabezal: | 50Hz: 25~380 continuo/min - 60Hz: 30-456 continuo/min |
| Potencia total del motor: | 5.625kw |
| Dimensiones totales: | 2500x1600x1000mm |
| Peso de la maquina: | 2500kg |
| Redondez: | 1.5/2.5 μ (O.D/I.D) |
| Rugosidad de la superficie: | Ra0.32/0.63μm (O.D/I.D) |
| Uniformidad de diámetro en sección longitudinal: | 5μm |
| Redondez por mandril (O.D): | 2,5μm |
