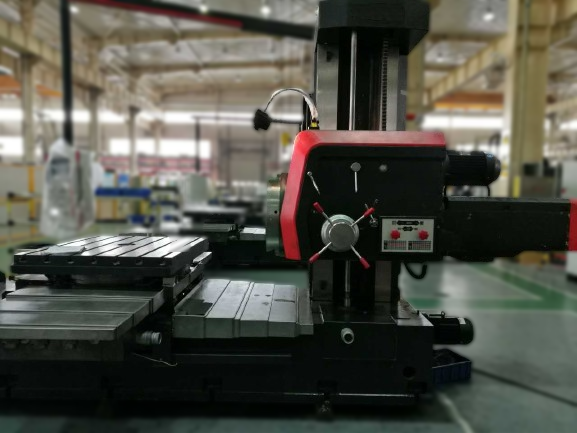

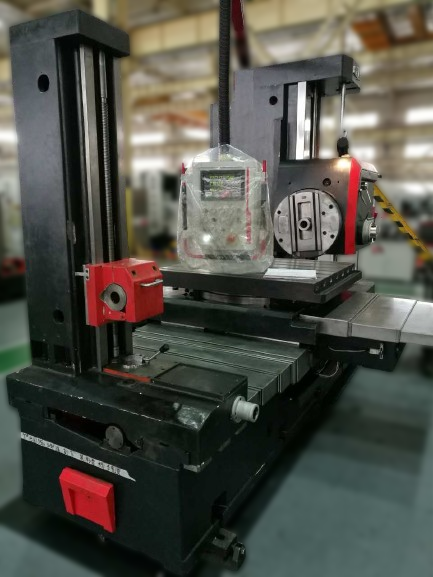

Mandrinadora Horizontal
Modelo: Roccaforte
Mandrinadora Horizontal
- Roccaforte
Características:

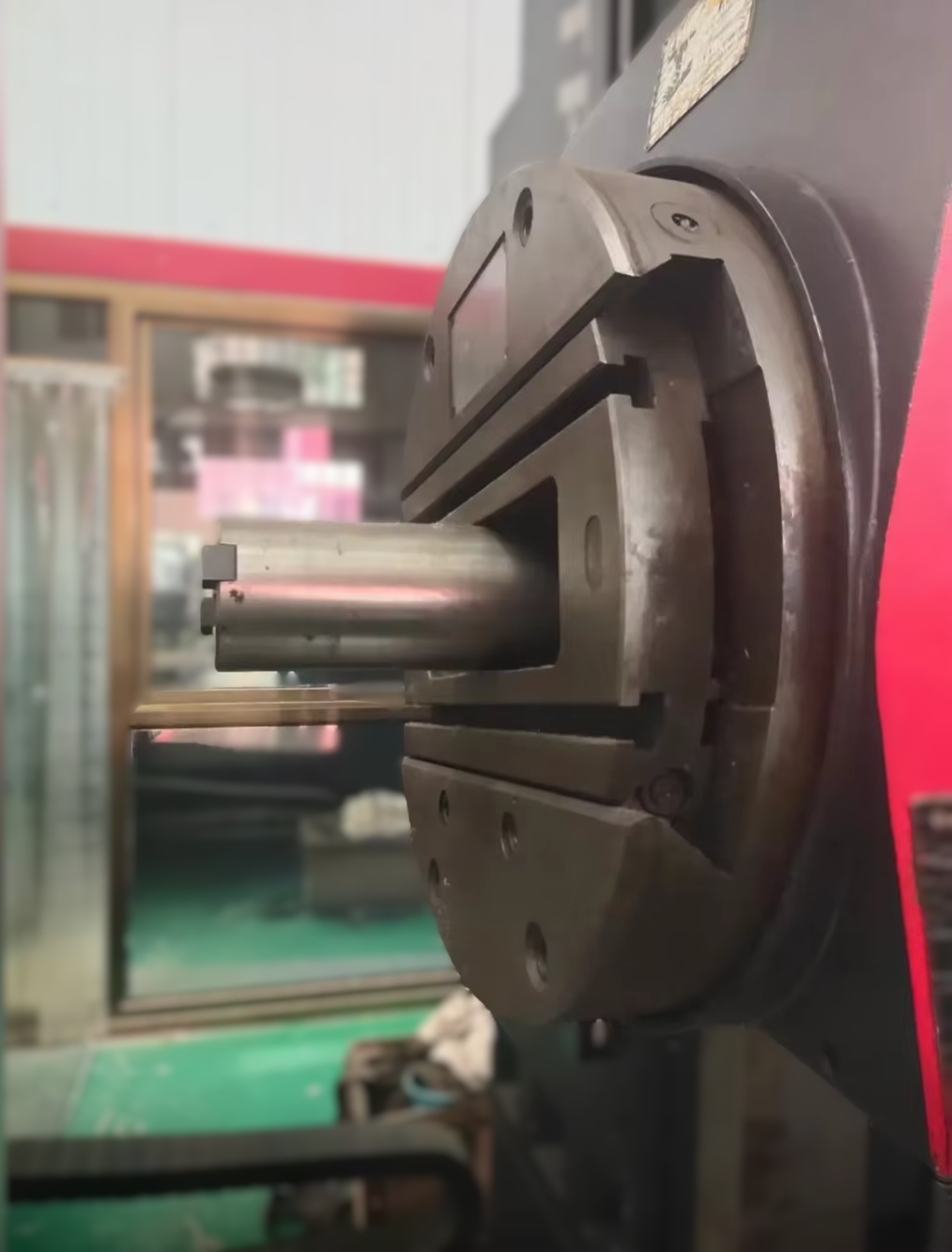

- El extremo de la caja del husillo está equipado con un disco giratorio plano, que puede perforar agujeros y planos más grandes.
- La máquina está equipada con una pantalla digital de rejilla de coordenadas X e Y, que es precisa y fiable.
Especificaciones técnicas:
| Marca: | Coppola Macchine |
| Diámetro del husillo: | 110mm |
| Par máximo del husillo: | 1225N.m |
| Empuje axial máximo del husillo: | 1960N.m |
| Cono del husillo: | ISO 50 |

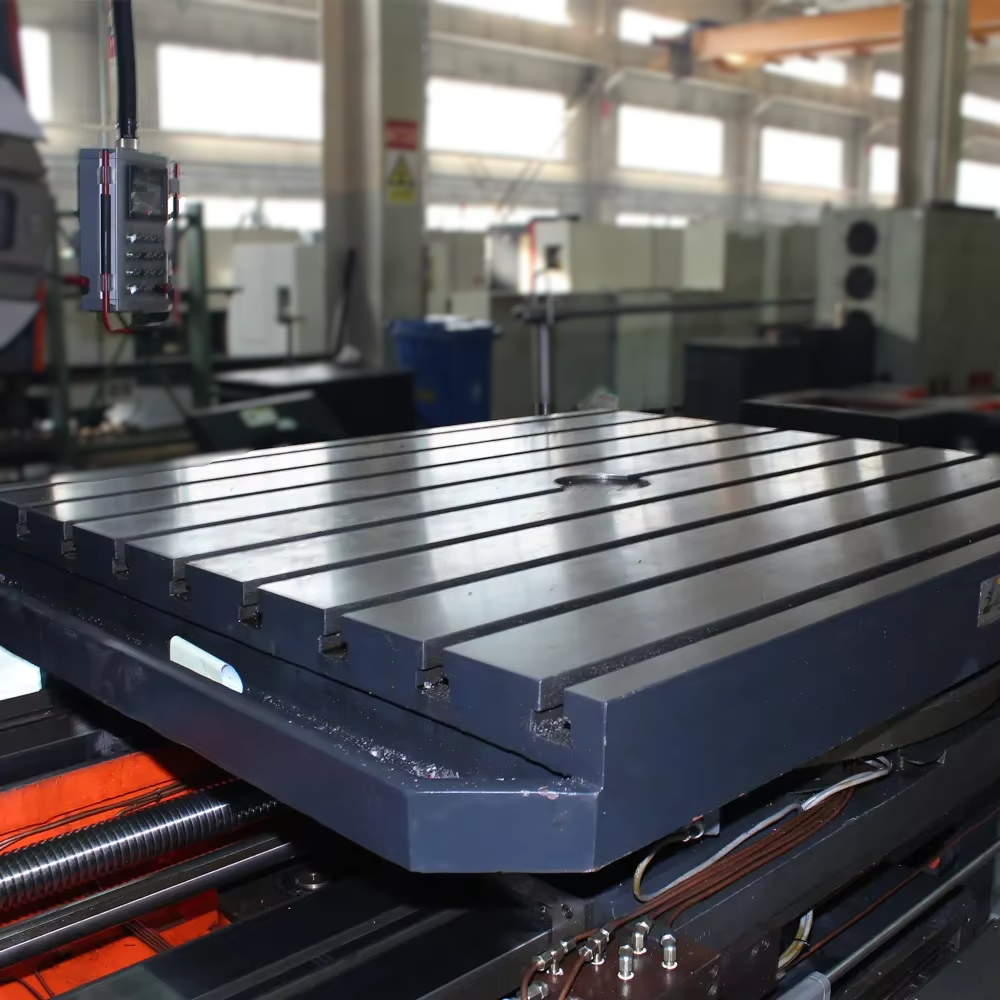

| Tamaño de la mesa de trabajo: | 1600x1300mm |
| Recorrido longitudinal (Z) con/sin contrapunta: | 1400mm |
| Recorrido transversal (X): | 1600mm |
| Distancia máx. desde la línea central del husillo a superficie: | 1200mm |
| Distancia mín. desde la línea central del husillo a superficie: | 0mm |
| Recorrido máximo del husillo: | 600mm |
| Recorrido máximo del carro de refrentado radial: | 180mm |
| Carga máxima admisible de la mesa: | 5000kg |
| Número de velocidad del husillo: | 22 pasos |
| Rango de velocidad del husillo: | 8 - 1000r/min |
| Número de velocidad del carro de refrentado radial: | 18 pasos |
| Rango de velocidad del carro de refrentado radial: | 4 - 200mm |
| Velocidad de desplazamiento rápido del husillo, cabezal: | 2500mm/min |
| Velocidad rápida de la mesa giratoria: | 1r/min |
| Número de avances del husillo, cabezal y mesa por revolución del husillo: | 18 pasos (H/L velocidad) |
| Pasos de avance del carro radial en el cabezal de refrentado: | 18 pasos |
| Rango de avance del carro radial en el cabezal de refrentado: | 0.08 - 12mm |
| Rango de avance de husillo, velocidad es de 8 - 400r/min: | 0.04 - 6mm (0-00160.2362") |
| Rango de avance de husillo, velocidad es de 500 - 1000r/min: | 0.011.88mm (0.0004-0.074") |
| Precisión de lectura del sistema de medición métrico: | 0.005mm |
| Precisión de lectura del sistema de medición pulgada: | 0.0005" |
| Precisión de mandrinado: | IT7 |
| Rugosidad del orificio de mandrinado: | 3.2 - 16 |
| Diámetro de mandrinado (distancia entre punta husillo y punta hta.): | 50 - 240mm |
| Potencia del motor: | 7.5kW |
| Avance rápido del motor: | 3kW |
| Dimensiones: | 5117x3359x3079mm |
| Peso aproximado: | 18.700kg |
