Mandrinadora Horizontal
Modelo: Roccaforte
Mandrinadora Horizontal
- Roccaforte
Características:

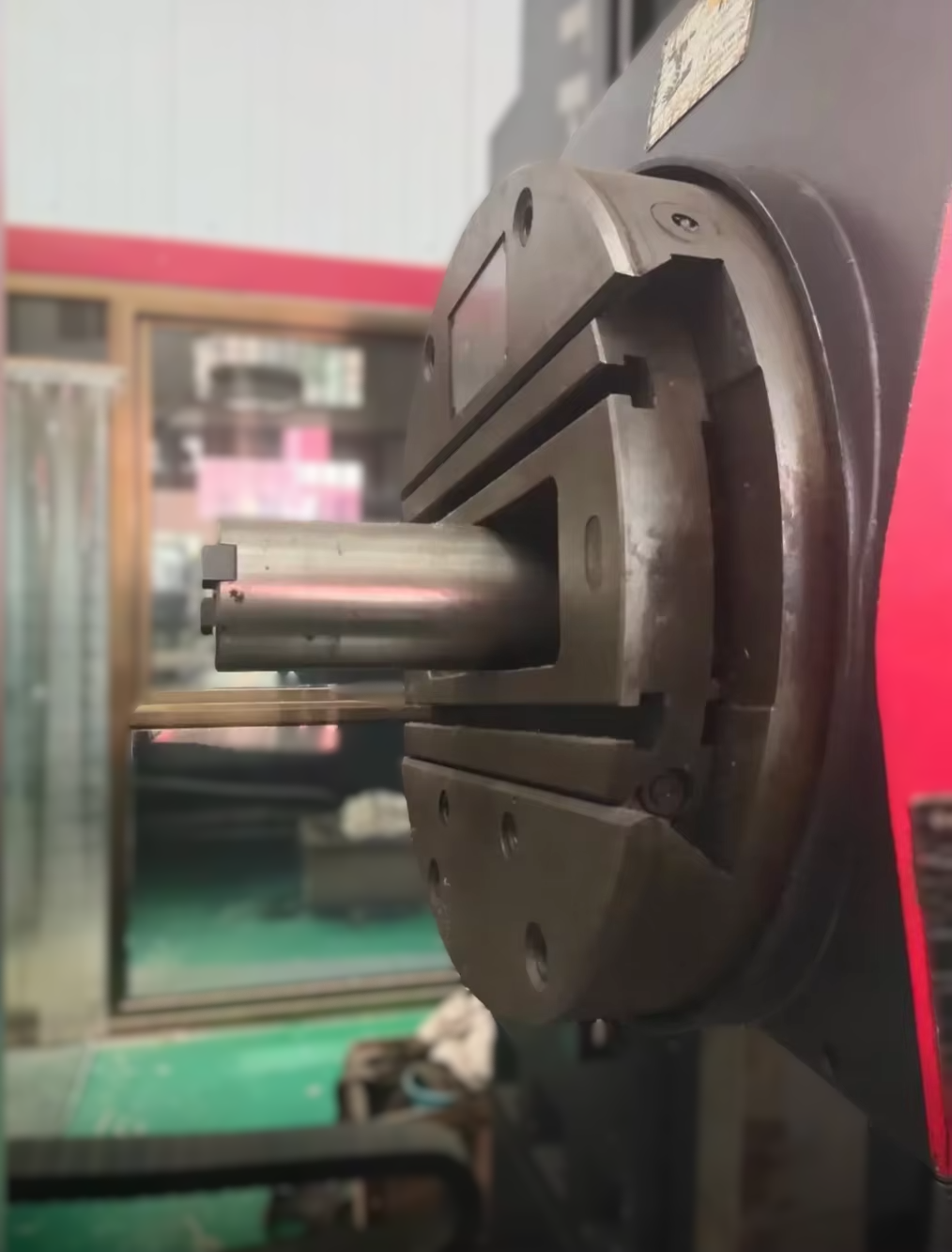

- El extremo de la caja del husillo está equipado con un disco giratorio plano, que puede perforar agujeros y planos más grandes.
- La máquina está equipada con una pantalla digital de rejilla de coordenadas X e Y, que es precisa y fiable.
Especificaciones técnicas:
| Marca: | Coppola Macchine |
| Diámetro del husillo: | 130mm |
| Par máximo del husillo: | 2950N.m |
| Par máximo del carro radial: | 4694N.m |
| Empuje axial máximo del husillo: | 31360N.m |
| Cono del husillo: | MT6 |
| Recorrido máx. del husillo | 900mm |
| Recorrido máx. del husillo longitudinal con soporte mandrinado: | 1500mm (suministrado especial) |
| Recorrido máx. del husillo sin soporte mandrinado: | 2000mm |
| Recorrido máx. del husillo transversal: | 2000mm |
| Distancia max. del husillo a la superficie de la mesa | 1800mm |
| Distancia min. del husillo a la superficie de la mesa: | 0mm |
| Recorrido max. del portaherramienta radial en el cabezal de refrentado: | 250mm |
| La mesa de trabajo se encuentra en el centro del carro inferior: | 10000Kg |
| La mesa de trabajo se encuentra en el extremo del carro inferior: | 7000Kg |

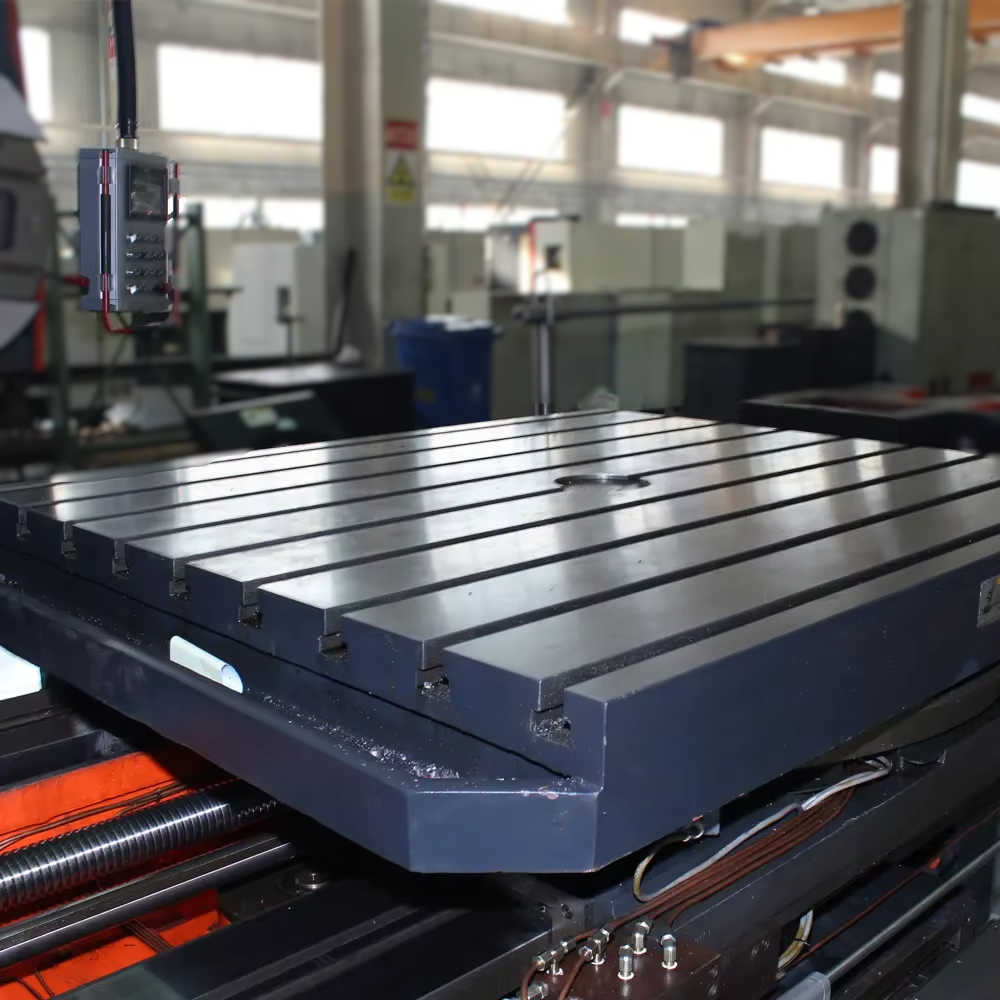

| Dimensión de la mesa de trabajo: | 1800x1600mm |
| Rango de velocidad del husillo: | 8-800 r/min |
| Rango de velocidad del cabezal de refrentado: | 2,5-125 r/min |
| Velocidad rápida del husillo, cabezal longitudinal y transversal de la mesa: | 1-2500mm/min |
| Velocidad rápida de rotación de la mesa de trabajo: | 1,2 r/min |
| Rango rápida del husillo, cabezal longitudinal y transversal de la mesa: | 1-2500mm/min |
| Rango de avances de la corredera de refrentado radial: | 1-1560mm/min |
| Precisión de lectura del sistema de medición: | 0,01mm |
| Precisión de mandrinado: | IT7 |
| Rugosidad de mandrinado: | 3.2-1.6 |
| Diámetro del mandrinado (distancia entre el husillo y la punta de la herramienta): | 50-240mm |
| Potencia del motor principal: | 18.5Kw |
| Potencia rápida del motor: | 3.5Kw |
| Dimensión de la maquina: | 7030x4665x3800mm |
| Peso de la maquina: | 30.800Kg |
