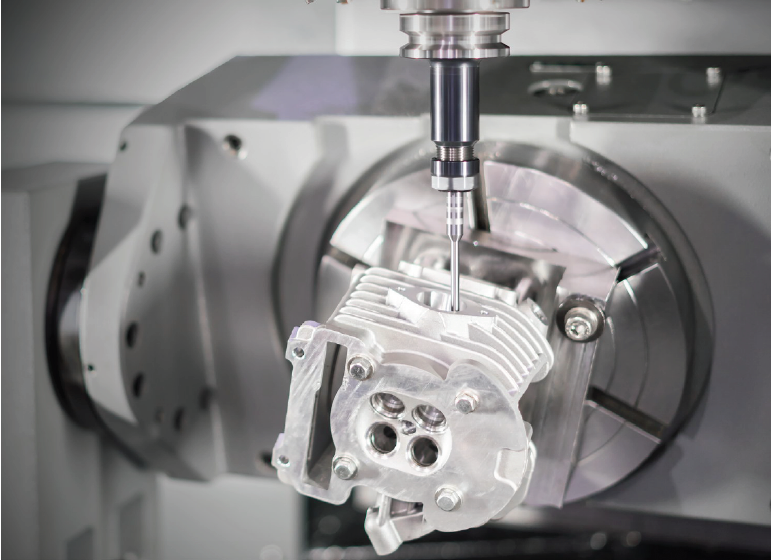

Centro Mecanizado 5 Ejes
Modelo: Venzone 500
Centro Mecanizado 5 Ejes
- Venzone 500
Características:
- Estabilidad y Robustez: Gracias al uso de hierro fundido de alta resistencia y tratamientos de envejecimiento, la máquina mantiene su precisión a largo plazo. Su diseño estructural, validado por análisis avanzado, garantiza un rendimiento superior tanto en reposo como en operación.
- Diseño Inteligente y Compacto: El sistema de accionamiento por centro de gravedad y la integración del almacén de herramientas en la bancada logran una máquina más estable, con menos vibraciones y que ocupa menos espacio en la planta.
- Mesa: Diámetro de \Phi 475mm
- Husillo: Husillo eléctrico HSK-A63
- Capacidad de herramientas: 20 unidades.
Especificaciones técnicas:
| Recorrido X | 500mm |
| Recorrido Y | 500mm |
| Recorrido Z | 450mm |
| Ángulo de rotación A | -120 ~ +120 |
| Ángulo de rotación C | n × 360 |
| Recorrido del eje X desde el centro de la mesa | -250 ~ +250mm |
| Recorrido del eje Y desde el centro de la mesa | -250 ~ +250mm |
| Distancia máx. de la punta del husillo a la cara de la mesa | 550mm |
| Distancia mín. de la punta del husillo a la cara de la mesa | 100mm |
| Tipo de mesa | Tracción directa (Direct Drive) |
| Tamaño de la mesa | ø475mm |
| Carga máxima de la mesa | 500kg |
| Diámetro máximo de giro | ø500mm |
| Altura máxima de la pieza | 370mm |
| Círculo de colisión en posición 0° | ø610mm |
| Tipo de ranura en T | 8 unidades de 12H8 |
| Modo de bloqueo de la mesa | Neumático |
| Par de frenado A/C | 2500 / 1500N.m |
| Par máximo A/C | 2700 / 1350N.m |
| Par nominal A/C | 900 / 450N.m |
| Tipo de husillo / Tipo de cono | Husillo eléctrico / HSK-A63 |
| Potencia nominal del husillo | 20kW |
| Par nominal del husillo | S1:47.7 / S6(40%)57.3N.m |
| Velocidad del husillo | 20000rpm |
| Tipo de herramienta | Tipo paraguas horizontal / Tipo cadena |
| Capacidad de herramientas | 20 / 30 / 40T |
| Diámetro / Longitud máxima de herramienta | ø60 / 250mm |
| Velocidad rápida X/Y/Z | 32 / 32 / 32m/min |
| Velocidad máxima A/C | 200 / 200rpm |
| Tornillo X/Y/Z | R4012 / R4012 / R4012mm |
| Guía X/Y/Z | Guía de rodillos 35 / 35 / 35mm |
| Peso de la máquina | 7T |
