Centro Mecanizado 5 Ejes
Modelo: Venzone 600

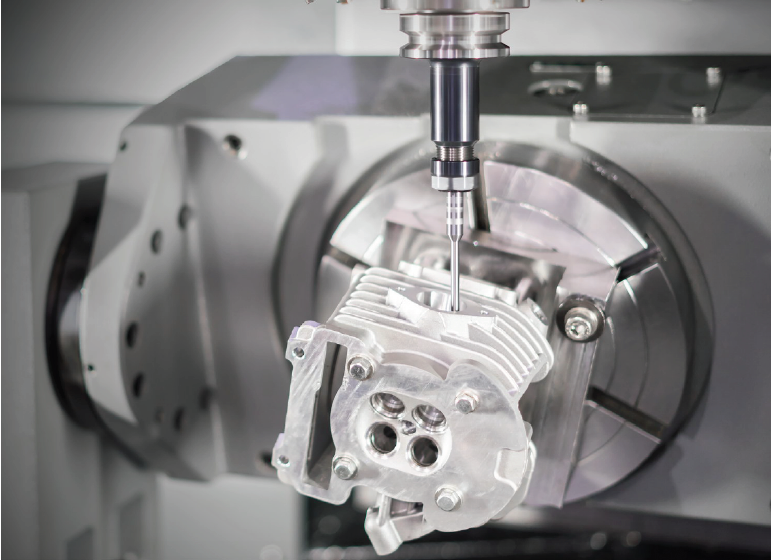

Centro Mecanizado 5 Ejes
- VENZONE
600
- Estabilidad y Robustez: Gracias al uso de hierro fundido de alta resistencia y tratamientos de envejecimiento, la máquina mantiene su precisión a largo plazo. Su diseño estructural, validado por análisis avanzado, garantiza un rendimiento superior tanto en reposo como en operación.
- Diseño Inteligente y Compacto: El sistema de accionamiento por centro de gravedad y la integración del almacén de herramientas en la bancada logran una máquina más estable, con menos vibraciones y que ocupa menos espacio en la planta.
- Mesa: Diámetro de \Phi 500
- Capacidad de herramientas: 20 unidades.
- Deslizadores (Sliders): 2 deslizadores en la guía lineal del eje Z
ESPECIFICACIONESTÉCNICAS
Conoce en detalle las capacidades de esta máquina.
| Recorrido X | 600mm |
| Recorrido Y | 710+230mm (Recorrido de cambio de herramienta) |
| Recorrido Z | 500mm |
| Ángulo de rotación A | 120º |
| Ángulo de rotación C | 360º |
| Distancia entre cara C y centro de rotación A | 80mm |
| Diámetro máximo de giro C | Φ700mm |
| Diámetro máximo de giro A | Φ860mm |
| Distancia cara del husillo a mesa (Mesa 0°) Dirección Z | 150~650mm |
| Distancia cara del husillo a mesa (Mesa 90°) Dirección Z | 70~570mm |
| Distancia centro del husillo a mesa (Mesa 0°) Dirección Y | -310~400mm |
| Distancia centro del husillo a mesa (Mesa 90°) Dirección Y | -230~480mm |
| Velocidad rápida X/Y/Z | 36-48m/min |
| Mesa giratoria (Eje C) - Diámetro de la mesa | 500mm (Opcional 650) |
| Carga de la mesa | 350 / 500kg |
| Velocidad de rotación nominal/máxima | 100 / 150rpm |
| Par (Torque) nominal/máximo | 183 / 318N.m |
| Precisión de posicionamiento/repetibilidad | 8 / 4 |
| Velocidad de giro nominal/máxima | 30 / 60rpm |
| Par (Torque) nominal/máximo | 940 / 2000N.m |
| Precisión de posicionamiento/repetibilidad | 10 / 6 |
| Pieza - Tamaño máximo (diámetro x altura) | Φ700 × 500mm |
| Husillo - Tipo de husillo | Husillo integrado Φ170 / Φ190 |
| Velocidad máxima del husillo | 20000 / 16000r/min |
| Potencia del motor principal | 20 / 30kW |
| Par motor principal (continuo) | 47.3 / 100N.m |
| Guía lineal X | 45 / 2mm |
| Guía lineal Y | 45 / 3mm |
| Guía lineal Z | 45 / 2mm |
| Husillo de bolas X | 40 × 12 / 16mm |
| Husillo de bolas Y | 40 × 12 / 16mm |
| Husillo de bolas Z | 40 × 12 / 16mm |
| Capacidad - Cantidad de herramientas | 20 / 30 / 40 |
| Tiempo de cambio de herramienta (T-T) | 4s |
| Diámetro máx. de herramienta (Lleno / Adyacente vacío) | 80 / 120mm |
| Longitud máxima de la herramienta | 300mm |
| Peso máximo de la herramienta | 8kg |
| Precisión de posicionamiento | 0.005 / 300mm |
| Precisión de repetibilidad de posicionamiento | 0.003 / 300mm |
| Dimensiones (Ancho × Largo) | 2200 × 4500mm |
| Peso de la máquina | 10T |
