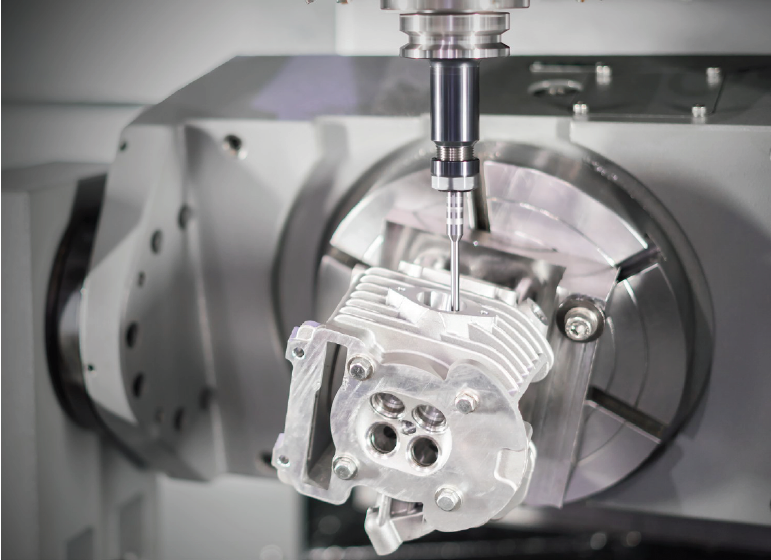

Centro Mecanizado 5 Ejes
Modelo: Venzone 850
Centro Mecanizado 5 Ejes
- Venzone 850
Características:
- Estabilidad y Robustez: Gracias al uso de hierro fundido de alta resistencia y tratamientos de envejecimiento, la máquina mantiene su precisión a largo plazo. Su diseño estructural, validado por análisis avanzado, garantiza un rendimiento superior tanto en reposo como en operación.
- Diseño Inteligente y Compacto: El sistema de accionamiento por centro de gravedad y la integración del almacén de herramientas en la bancada logran una máquina más estable, con menos vibraciones y que ocupa menos espacio en la planta.
- Capacidad de herramientas: 20 unidades.
Especificaciones técnicas:
| Tamaño de la mesa | 800mm |
| Carga máxima de la mesa | 1200kg |
| Diámetro máximo de giro | 1000mm |
| Recorrido X | 850mm |
| Recorrido Y | 1000mm |
| Recorrido Z | 600mm |
| Rotación A | -120 ~ +120º |
| Rotación C | 0 ~ 360º |
| Distancia máx. de nariz de husillo a mesa | 180 - 780mm |
| Tipo de husillo | BT-40 (Direct drive) / Opcional: HSK-A63 |
| Velocidad del husillo | 12000 / 16000rpm |
| Herramientas | BT-40-32 / 40 |
| Husillo de bolas X/Y/Z | R4012 / R5020 / R4012 |
| Velocidad rápida X/Y/Z | 36 / 36 / 36m/min |
| Guía X/Y/Z | Guía de rodillos 45# |
| Conexión de motor X/Y/Z | Directa |
| Potencia del motor principal | 15 / 30kW |
| Par motor (Torque) X/Y/Z | 22 / 30x2 / 30N.m |
| Altura máxima de la pieza | 550mm |
| Peso de la máquina | 15T |
