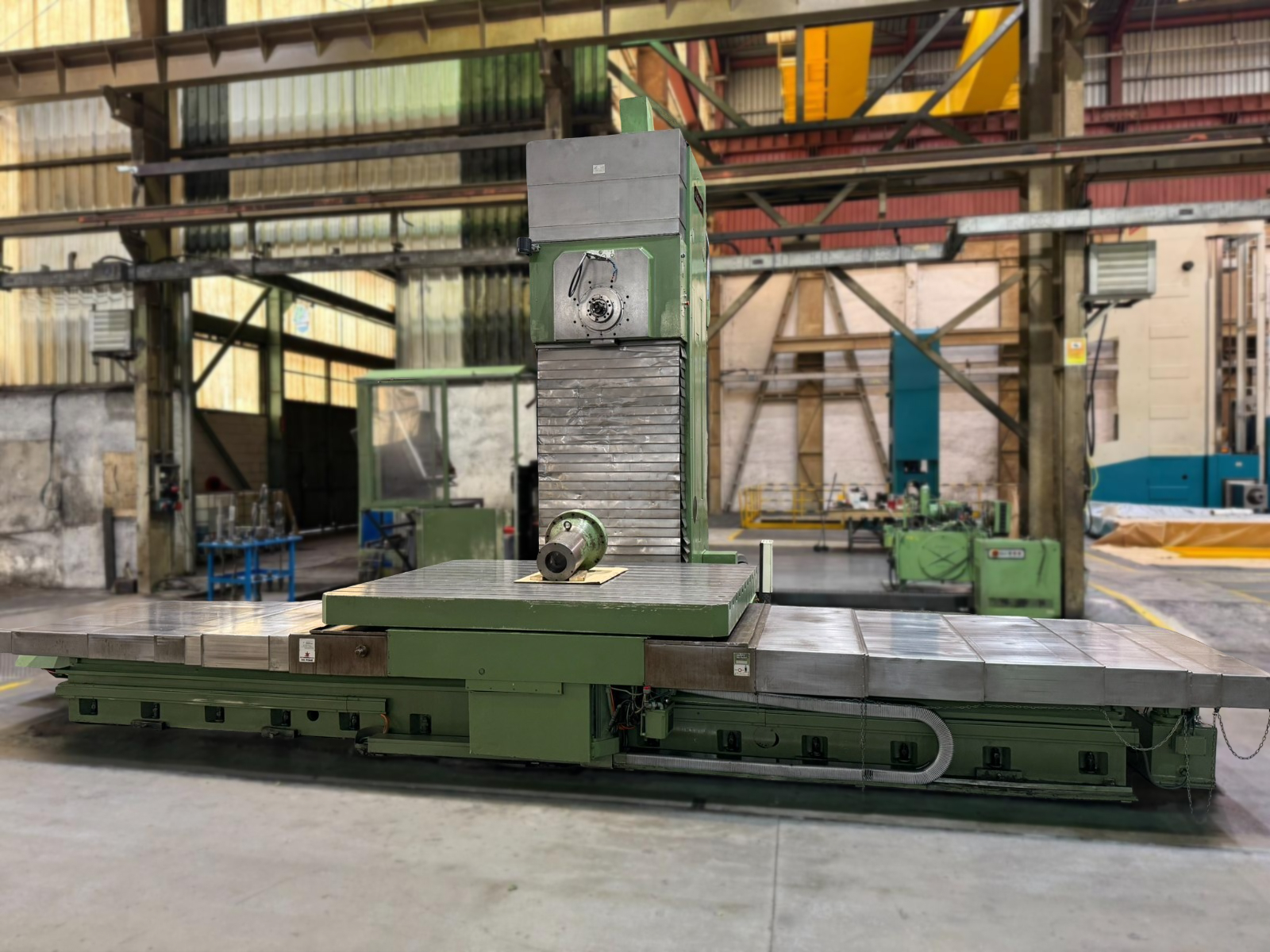

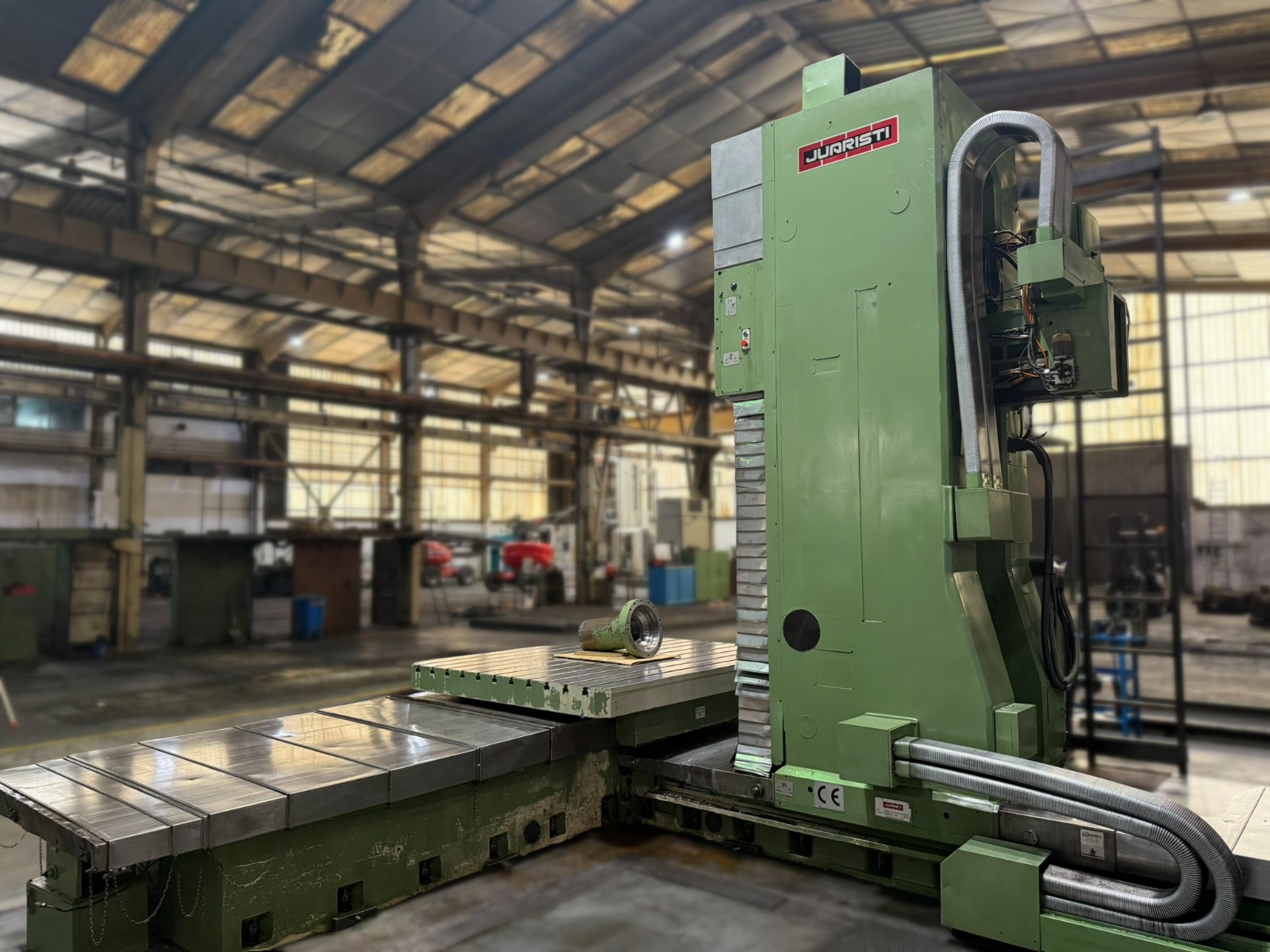

Mandrinadora Horizontal CNC
Modelo: Juaristic
Mandrinadora Horizontal CNC
- Juaristic
Características:

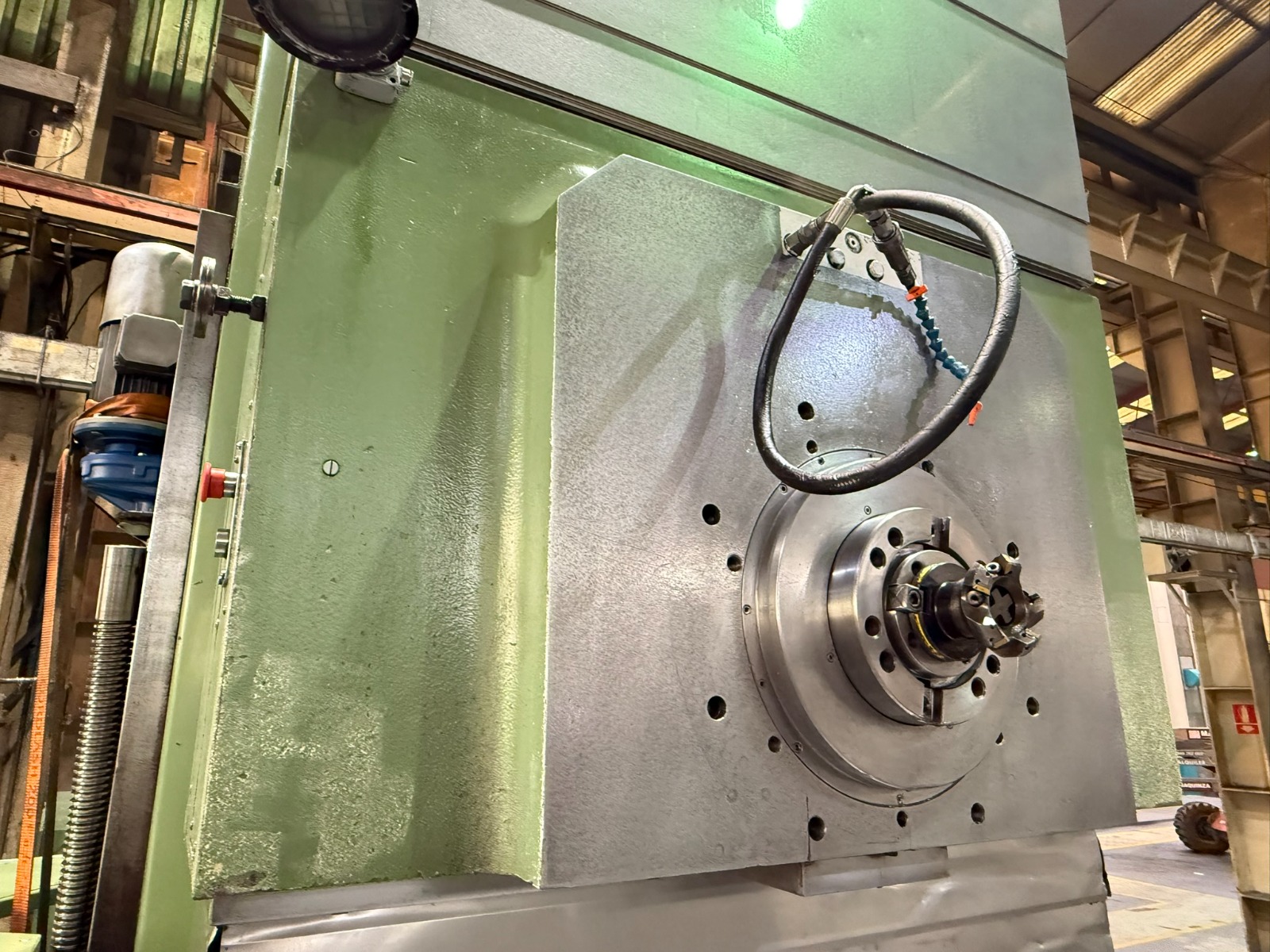

- Cabezal salida directa
- Refrigeración externa

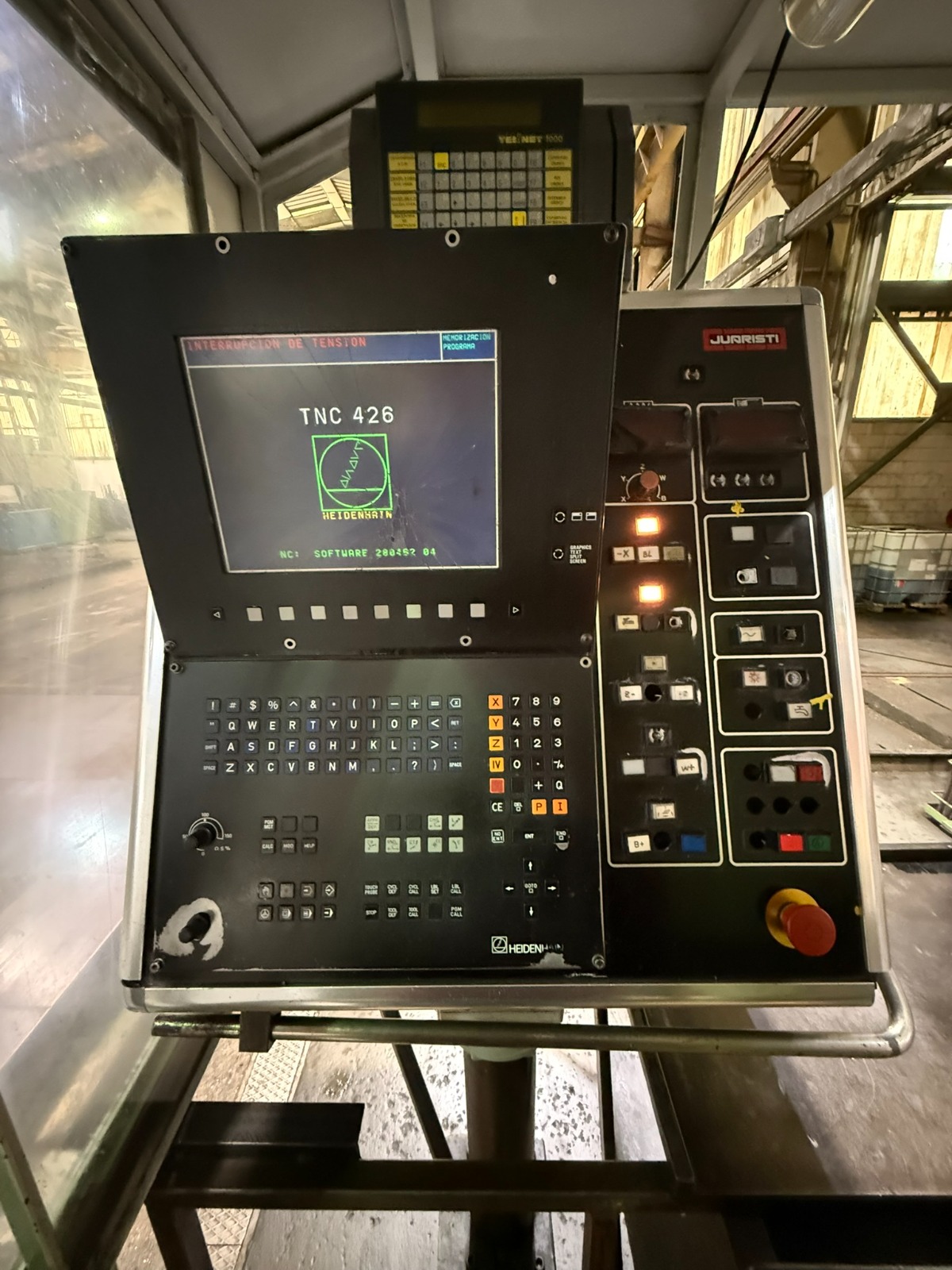

- Volante portátil

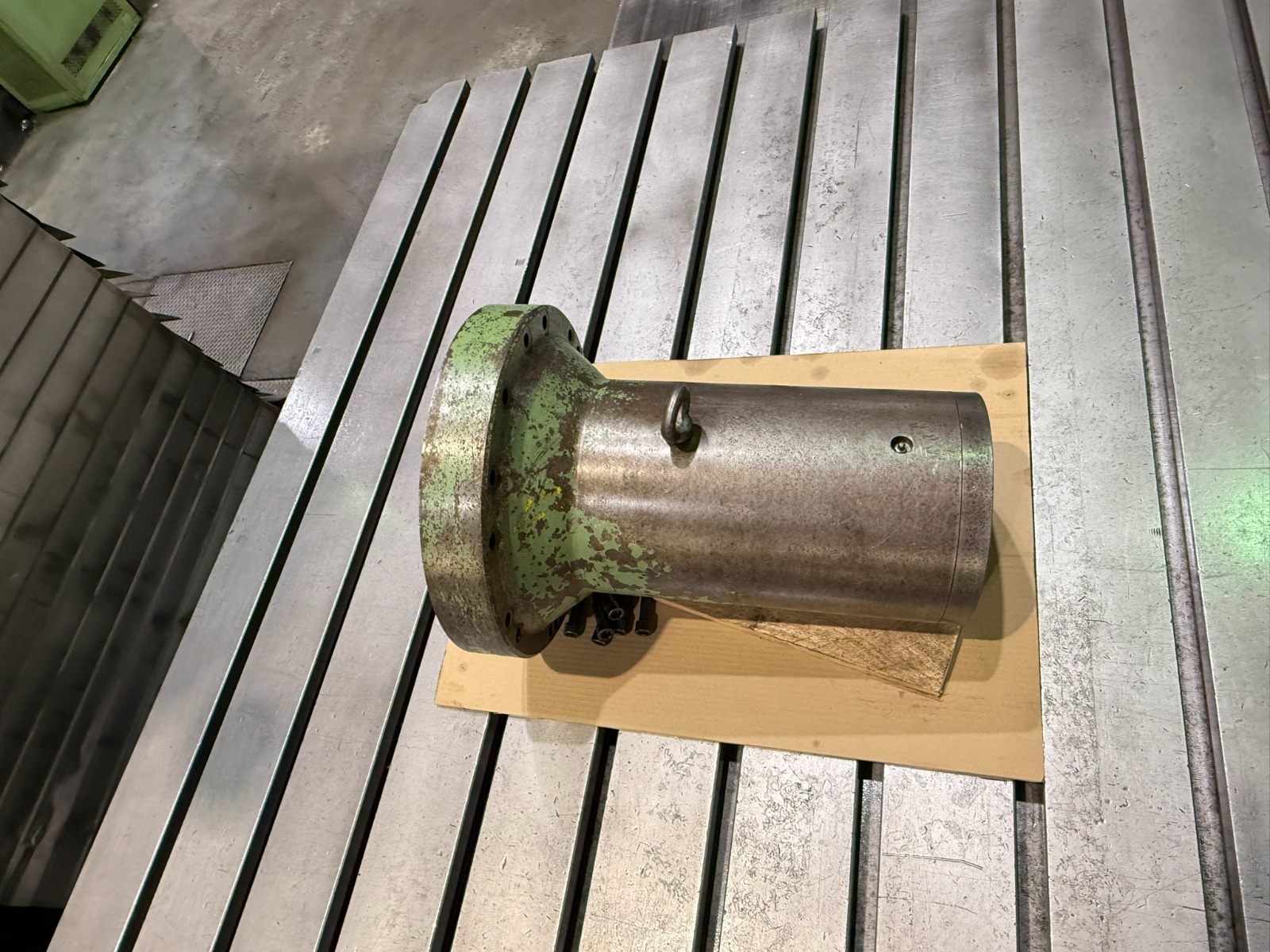

- Herramientas y Accesorios
- Potencia total instalada 74 kVA
- Peso máquina 35.000 kg
Especificaciones técnicas:
| Diámetro del husillo | 150 mm |
| Cono | ISO 50 |
| Superficie de la mesa | 2000 x 2500 mm |
| Peso admisible sobre la mesa | 20.000 kg |
| Giro mesa (Eje B) continuo | 0.001° |
| Curso longitudinal (Eje X) | 5000 mm |
| Curso transversal (Eje W) | 2000 mm |
| Curso vertical (Eje Y) | 2500 mm |
| Curso axial (Eje Z) | 800 mm |
| Ejes controlados | X, Y, Z, W, B |
| Avance rápido ejes | 10000 mm/min |
| Número de gamas | 2 gamas |
| Velocidad cabezal | 0 - 2000 rpm |
| Gama baja | 12 - 732 rpm |
| Gama alta | 733 - 2000 rpm |
| Potencia del cabezal | 37 kW |
