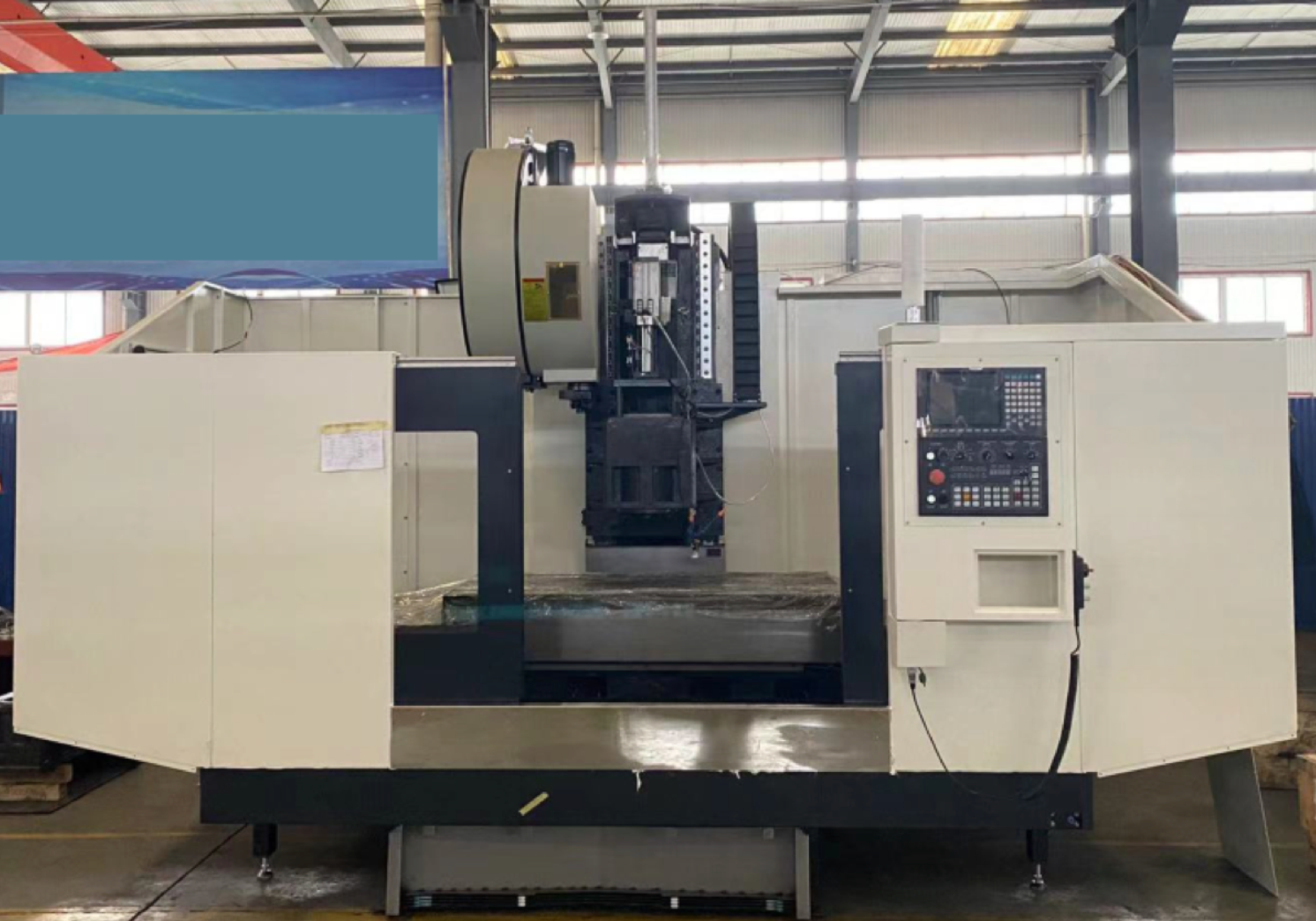

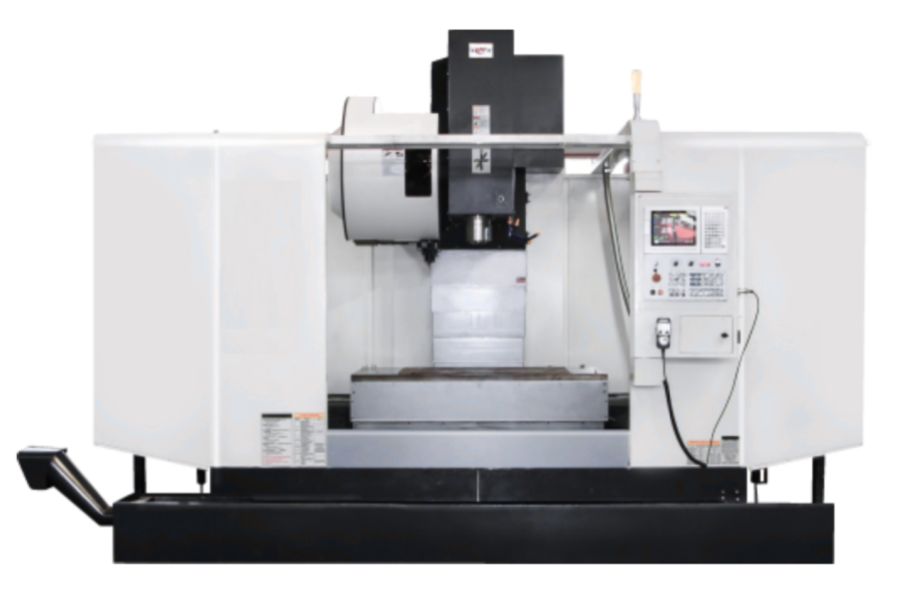

Centro Mecanizado CNC Vertical
Características:
Especificaciones técnicas:
No hay videos.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
No hay artículos para mostrar
PRODUCTOS SUGERIDOS
COMPARA TUS MODELOS FAVORITOS
Especificaciones técnicas:
| Superficie de Trabajo: | 1200x600mm |
| Ranura en T: | 5-18x100mm |
| Peso máx. de carga de la mesa: | 600kgs |
| Recorrido del eje X: | 1200mm |
| Recorrido del eje Y: | 600mm |
| Recorrido del eje Z: | 600mm |
| Distancia desde el Husillo a la columna: | 630mm |
| Distancia desde el Husillo a la mesa: | 120-720mm |
| Avance rápido eje X: | 24m/min |
| Avance rápido eje Y: | 24m/min |
| Avance rápido eje Z: | 20m/min |
| Velocidad de corte: | 1 - 5000mm/min |
| Potencia del motor: | 11/ 15kW |
| Cono del husillo: | BT40 |
| Velocidad de giro: | 80 - 8000rpm |
| Capacidad de portaherramienta: | 24 piezas |
| Tipo de portaherramienta: | Disco |
| Diámetro máximo de herramienta: | 90 / 180mm |
| Longitud máxima de herramienta: | 250mm |
| Peso máximo de la herramienta: | 8kg |
| Cambio de herramienta: | 1.8s |
| Peso: | 6000kg |
Especificaciones técnicas:
| Especificaciones | |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo | 800X400mm |
| Tamaño de las ranuras en T | 3-14x100mm |
| Recorrido | |
| Recorrido del Eje X,Y,Z | 600x400x450mm |
| Rango de mecanizado | |
| Distancia del centro del husillo a la columna | 550mm |
| Distancia desde el extremo del husillo a la mesa de trabajo | 100-550mm |
| Husillo | |
| Cono del husiilo | BT40 |
| Potencia del husillo | 5.5 KW |
| Velocidad maxima del husillo | 8000rpm |
| Avance | |
| Velocidad de avance rápida del eje X,Y,Z | 10m/min |
| Velocidad de Avance rápida de eje B | 30/30/25 m/min |
| Husillo de bolas | |
| eje X/Y/Z Husillo de bolas | 3210 |
| Porta Herramientas | |
| Capacidad del portaherramientas | 12T/16T (opcional) |
| Longitud máxima de herramientas | 300mm |
| Tiempo de cambio de herramientas | 7s/2.5s |
| Precisión de posicionamiento | |
| Precisión de posicionamiento X,Y,Z | ±0.005mm |
| Precisión de Reposicionamiento X,Y,Z | ±0.003mm |
| Tamaño de la Maquina | |
| Tamaño de la máquina (largo x ancho x alto) | 1900x1700x2240mm |
| Peso de la Maquina | |
| Maximo carga de mesa de trabajo | 300 kg |
| Peso de la maquina | 3850 kg |
| Accesorios estándar: | |
| · Cobertura Completa (Carenado Completo) | |
| · Husillo de Taiwan 8000 rpm | |
| · Porta herramientas tipo disco 24 herramientas | |
| · Interfaz Ethernet y USB | |
| · Sistema de lubricación automática | |
| · Sistema de refrigeración | |
| · Lampara led de trabajo | |
| · Luz de Alarma Tricolor( Estado de funcionamiento) | |
| · Volante Eléctrico (MPG) | |
| · Caja de Herramientas | |
| · Pernos y Bloques niveladores | |
| · Pistola de Aire | |
| · Manual de Usuario | |
| Accesorios Opcionales | |
| · Mesa Giratoria de 4º y 5º eje | |
| · Husillo de Taiwan de 10.000 rpm | |
| · Husillo de accionamiento directo 12.000 rpm | |
| · Enfriador de Aceite de husillo | |
| · Refrigerante CTS a través del husillo | |
| · Colector de niebla de Aceite | |
| · Desnatador de Aceite | |
| · Extractor de virutas tipo cadena |
Especificaciones técnicas:
| Especificaciones | |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo | 1400X700mm |
| Tamaño de las ranuras en T | 5-18x110mm |
| Recorrido | |
| Recorrido del Eje X,Y,Z | 1300x700x700mm |
| Rango de mecanizado | |
| Distancia del centro del husillo a la columna | 750mm |
| Distancia desde el extremo del husillo a la mesa de trabajo | 110-810mm |
| Husillo | |
| Cono del husiilo | BT40 |
| Potencia del husillo | 11 KW |
| Velocidad maxima del husillo | 8000rpm |
| Avance | |
| Velocidad de avance rápida del eje X,Y,Z | 10m/min |
| Velocidad de Avance rápida de eje B | 24/24/20 m/min |
| Husillo de bolas | |
| eje X/Y/Z Husillo de bolas | 4512 |
| Porta Herramientas | |
| Capacidad del portaherramientas | 24T |
| Longitud máxima de herramientas | 300mm |
| Tiempo de cambio de herramientas | 1.5s |
| Precisión de posicionamiento | |
| Precisión de posicionamiento X,Y,Z | ±0.008mm |
| Precisión de Reposicionamiento X,Y,Z | ±0.003mm |
| Tamaño de la Maquina | |
| Tamaño de la máquina (largo x ancho x alto) | 3200x2540x2600mm |
| Peso de la Maquina | |
| Maximo carga de mesa de trabajo | 1000 kg |
| Peso de la maquina | 9020 Kg |
| Accesorios estándar: | |
| · Cobertura Completa (Carenado Completo) | |
| · Husillo de Taiwan 8000 rpm | |
| · Porta herramientas tipo disco 24 herramientas | |
| · Cinta rígida ? | |
| · Interfaz Ethernet y USB | |
| · Sistema de lubricación automática | |
| · Sistema de refrigeración | |
| · Lampara led de trabajo | |
| · Luz de Alarma Tricolor( Estado de funcionamiento) | |
| · Volante Eléctrico (MPG) | |
| · Caja de Herramientas | |
| · Pernos y Bloques niveladores | |
| · Pistola de Aire | |
| · Manual de Usuario | |
| Accesorios Opcionales | |
| · Mesa Giratoria de 4º y 5º eje | |
| · Husillo de Taiwan de 10.000 rpm | |
| · Husillo de accionamiento directo 12.000 rpm | |
| · Enfriador de Aceite de husillo | |
| · Refrigerante CTS a través del husillo | |
| · Colector de niebla de Aceite | |
| · Desnatador de Aceite | |
| · Extractor de virutas tipo cadena |
