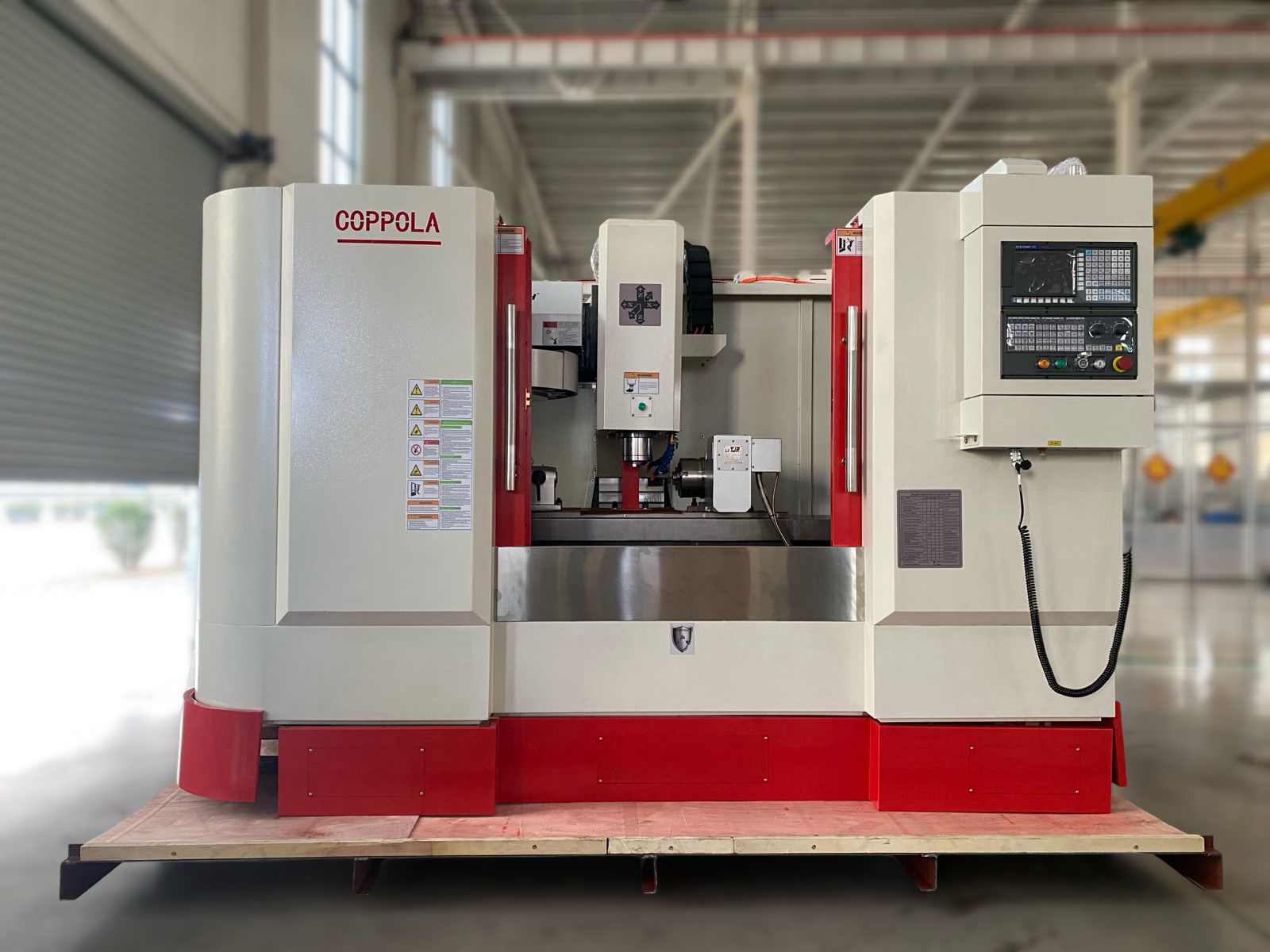

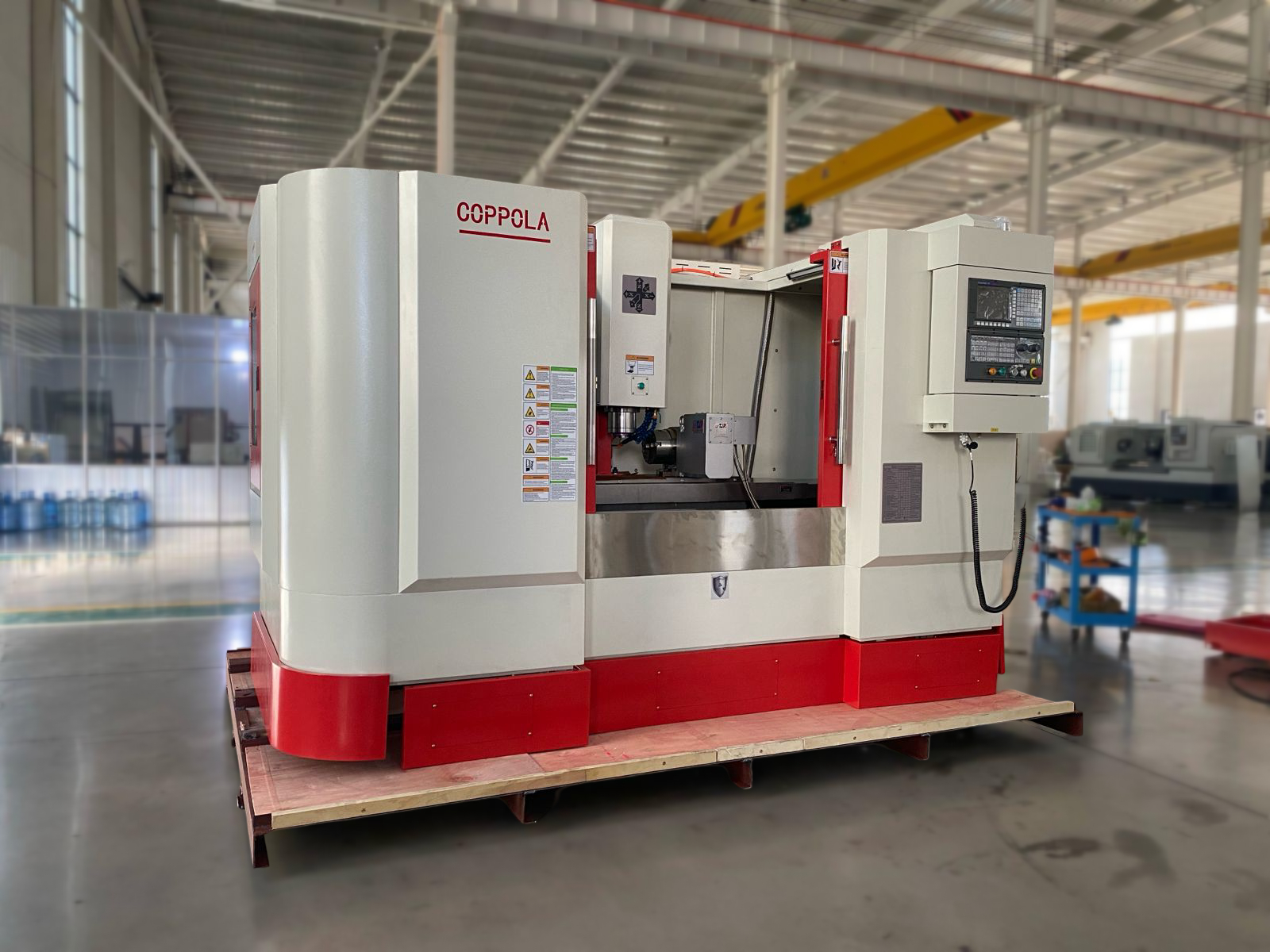

Centro Mecanizado CNC Liviano
Modelo: Gran Napoles
Centro Mecanizado CNC Liviano
- Gran Napoles
Características:
- Centro Mecanizado CNC Gran Napoles cuenta con un recorrido de X/Y/Z: 900/350/500mm y soporta una carga máxima en la mesa de trabajo de 350 kg.

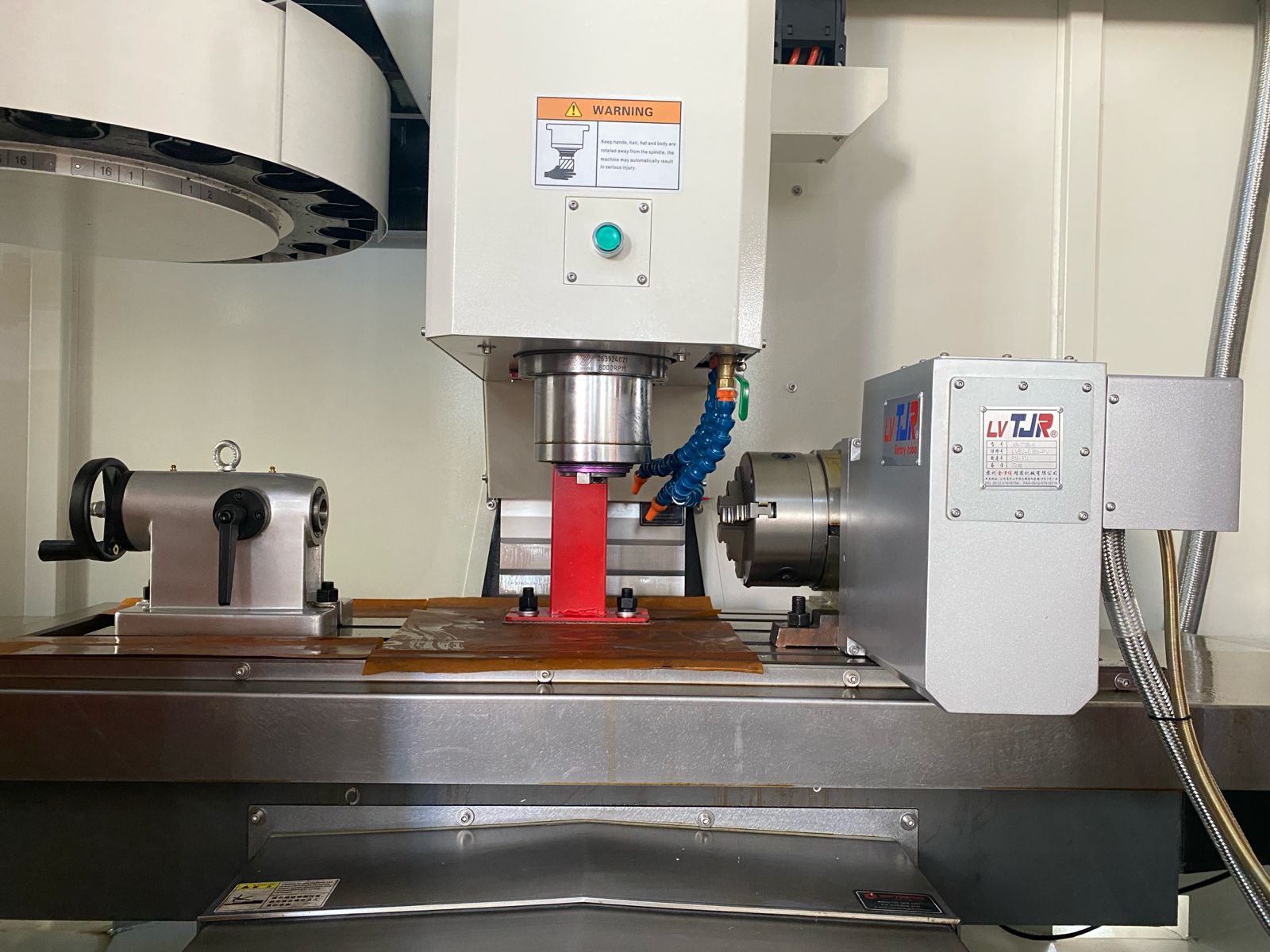

- Posee un motor de 7.5kw y un 4to eje de 170mm
- Este CMV es adecuado para procesamiento semiautomático como: taladrado, roscado, biselado, fresado de roscas frontales, mangos y torres y otros procesos en la producción por lotes y está equipado para muchas piezas de trabajo y gestión de múltiples máquinas.
- La estructura principal de la máquina tiene alta rigidez, los ejes Y/Z adoptan una guía rectangular, los ejes X adoptan una guía de cola de golondrina.
- La superficie de la mesa y las guías están endurecidas.

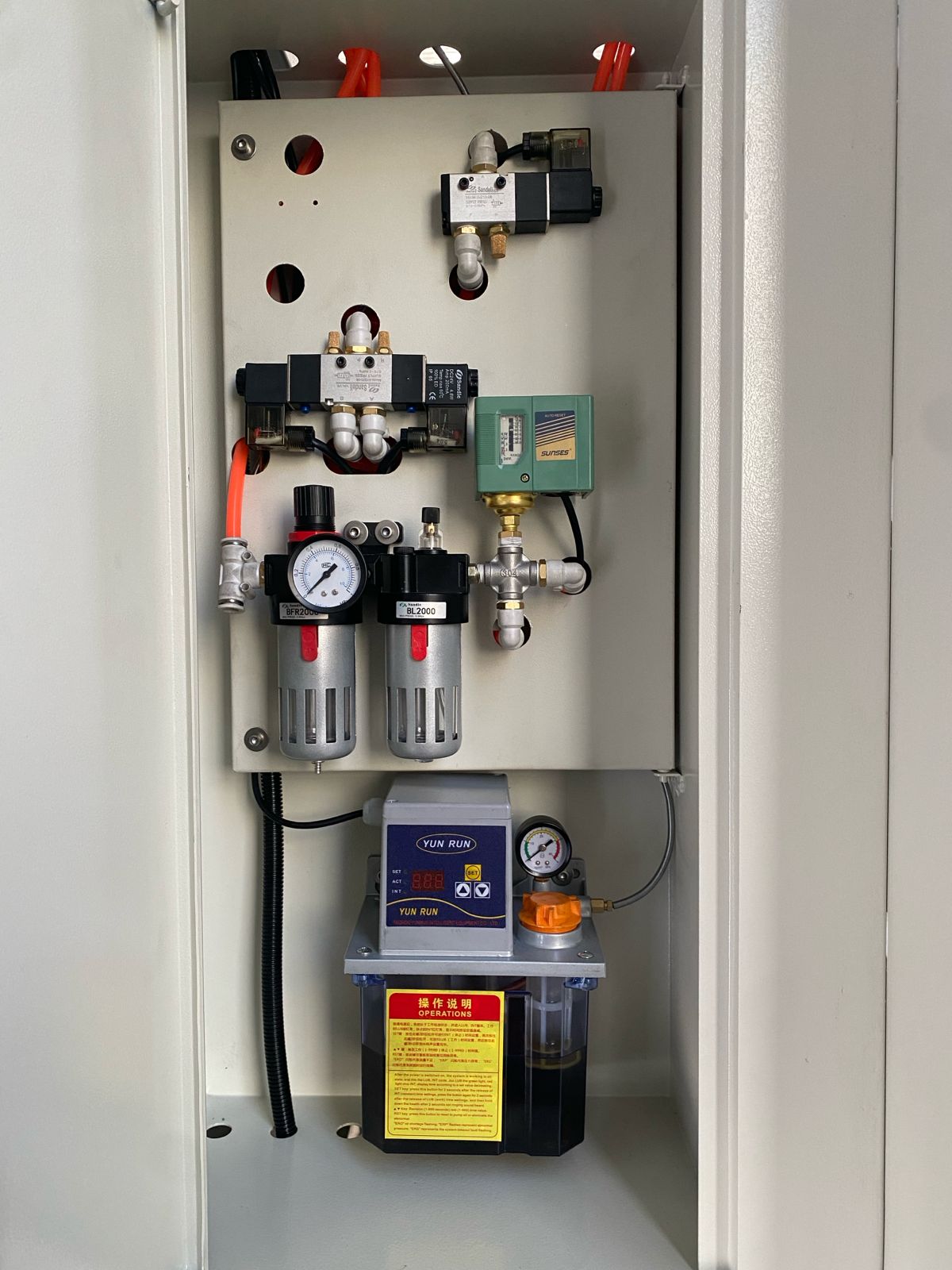

- La máquina se lubrica mediante el mecanismo de lubricación automática.
- Los ejes X,Y,Z adoptan husillo de bolas, alimentación a baja velocidad sin avance y alta precisión.
- El husillo realiza la velocidad automática infinitamente variable mediante el motor con funciones de auto bloqueo de herramienta.
Especificaciones técnicas:
| Especificaciones | Gran Napoles |
| 4to | Eje 170mm |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo | 1250x360mm |
| Tamaño de las ranuras en T | 3-18x80mm |
| Recorrido | |
| Recorrido del Eje X,Y,Z | 900x350x500mm |
| Rango de mecanizado | |
| Distancia del centro del husillo a la columna | 400mm |
| Distancia desde el extremo del husillo a la mesa de trabajo | 100-600mm |
| Husillo | |
| Cono del husiilo | BT40 |
| Potencia del husillo | 7.5kw/ 10Hp |
| Potencia nominal | 11kw/ 15Hp |
| Velocidad maxima del husillo | 8000 Rpm |
| Avance | |
| Velocidad de avance rápida del eje X,Y,Z | 10/min |
| Velocidad de Avance rápida de eje B | 10/10/8m/min |
| Potencia | |

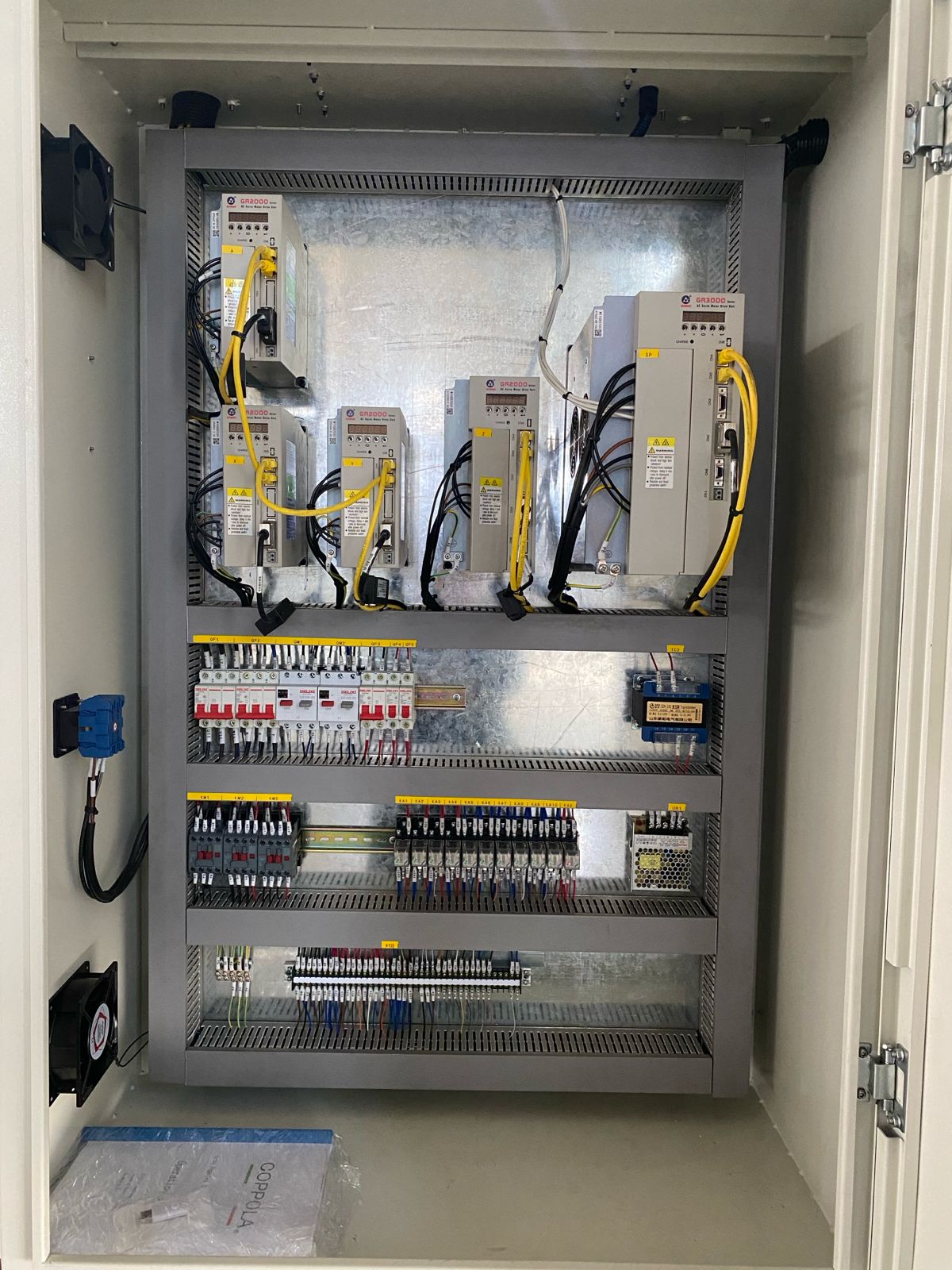

| Servo motor Corriente Alterna (AC) | 7.7/7.7/15N.m |
| Y/Y/Z Potencia de avance del Motor | 1.5/1.5/2kw |
| Potencia Nominal | 7.5kw |
| Diametro del Husillo de bolas | |
| Eje del husillo de bolas | X-3206,YZ-4006 |
| Porta Herramientas | |
| Capacidad del portaherramientas | 16H |
| Longitud maxima de la herramienta | 200mm |
| Tiempo de cambio de herramientas | 7s |
| Precisión de posicionamiento | |
| Precisión de posicionamiento X,Y,Z | ±0.02mm |
| Precisión de Reposicionamiento X,Y,Z | ±0.01mm |
| Tamaño de la Maquina | |
| Tamaño de la máquina (largo x ancho x alto) | 3000x2150x2450mm |
| Peso de la Maquina | |
| Maximo carga de mesa de trabajo | 350 |
| Peso de la maquina | 3850 Kg |
| Accesorios estándar: | |
| · Cubierta Completa de seguridad | |
| · Husillo de Taiwan 8000 rpm | |
| · Cargador de herramientas tipo paraguas | |
| · Roscado rígido | |
| · Interfaz Ethernet y USB | |
| · Sistema de lubricación automática | |
| · Sistema de refrigeración | |
| · Lampara led de trabajo | |
| · Luz de Alarma Tricolor( Estado de funcionamiento) | |

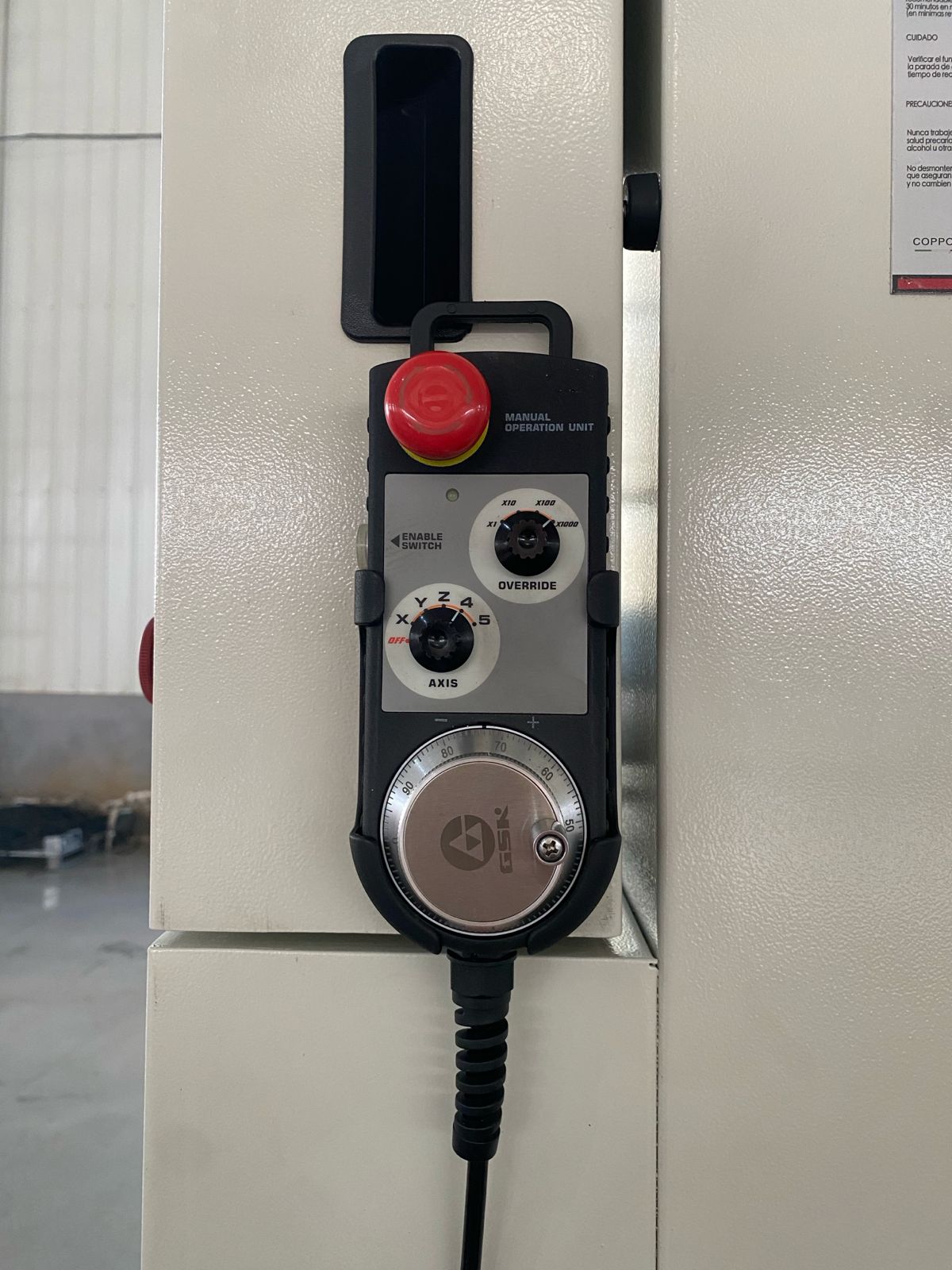

| · Volante Eléctrico (MPG) | |
| · Caja de Herramientas | |
| · Pernos y Bloques niveladores | |
| · Pistola de Aire | |
| · Manual de Usuario | |
| Accesorios Opcionales | |
| · Mesa Giratoria de 4º | |
| · Husillo de Taiwan de 10.000 rpm | |
| · Sistema de refrigeración a través de aceite en el husillo | |
| · Intercambiador de calor de gabinete eléctrico | |
| · Transportador de viruta |
