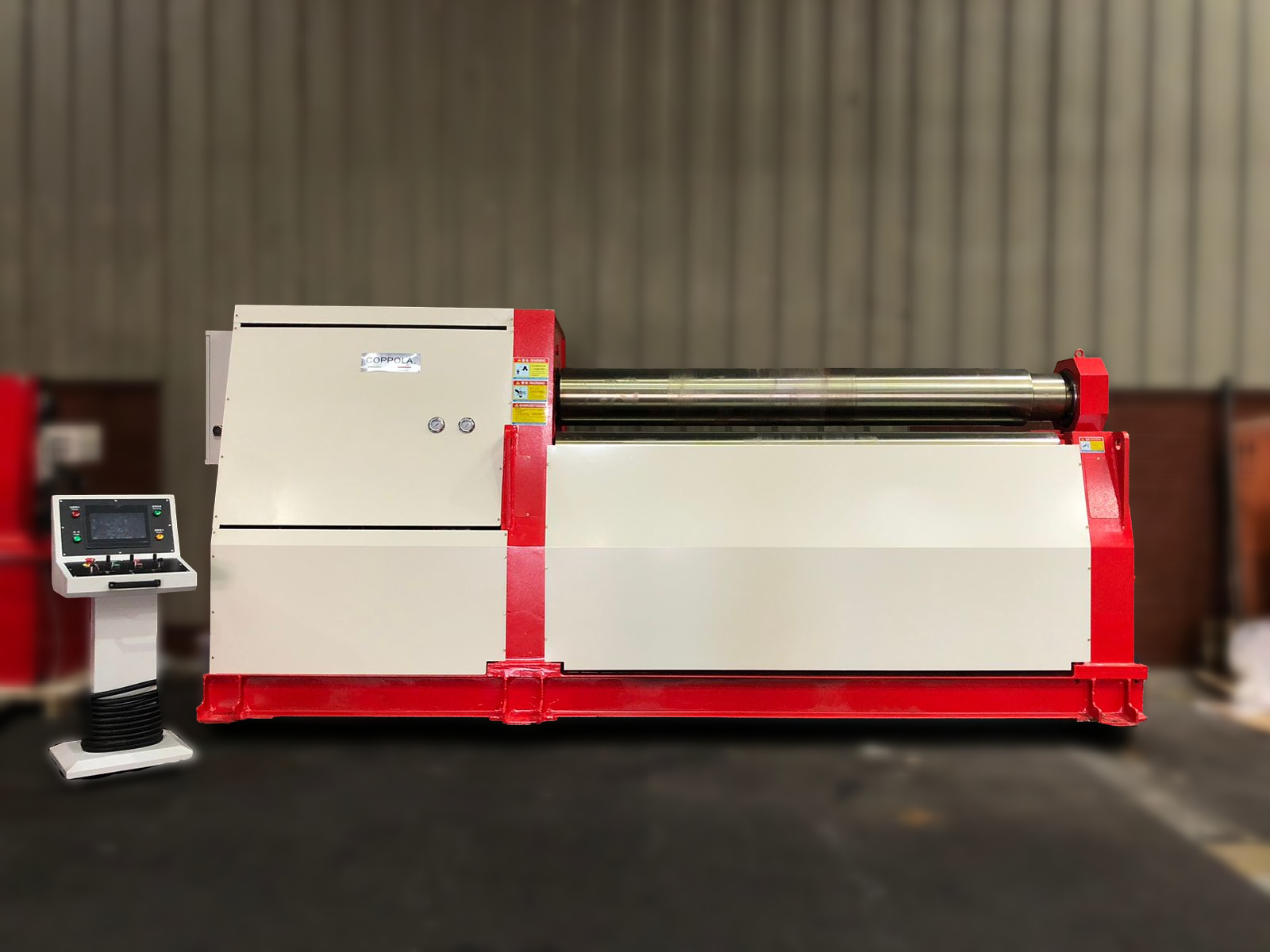

Cilindradora Hidraulica 4R CNC
Modelo: Concetta 10x2000mmm
Cilindradora Hidraulica 4R CNC
- Concetta 10x2000mmm
Características:
- PLC y pantalla táctil HMI
- Diseño de brazo oscilante planetario
- El paralelismo de los rodillos laterales se controla mediante un par de torsión de acero estable.
- Rodillos laterales e inferiores con mayor arco
- Instalación cónica
- Operación automática para un producto de alta calidad
- Los rodillos laterales se mueven en arco
- Accionamiento de los rodillos mediante cilindros hidráulicos independientes
- Material anti fricción en la zona de deslizamiento
- Freno instantáneo para la rotación de los rodillos, lo que garantiza una alta seguridad
- Accionamiento hidráulico lateral reversible

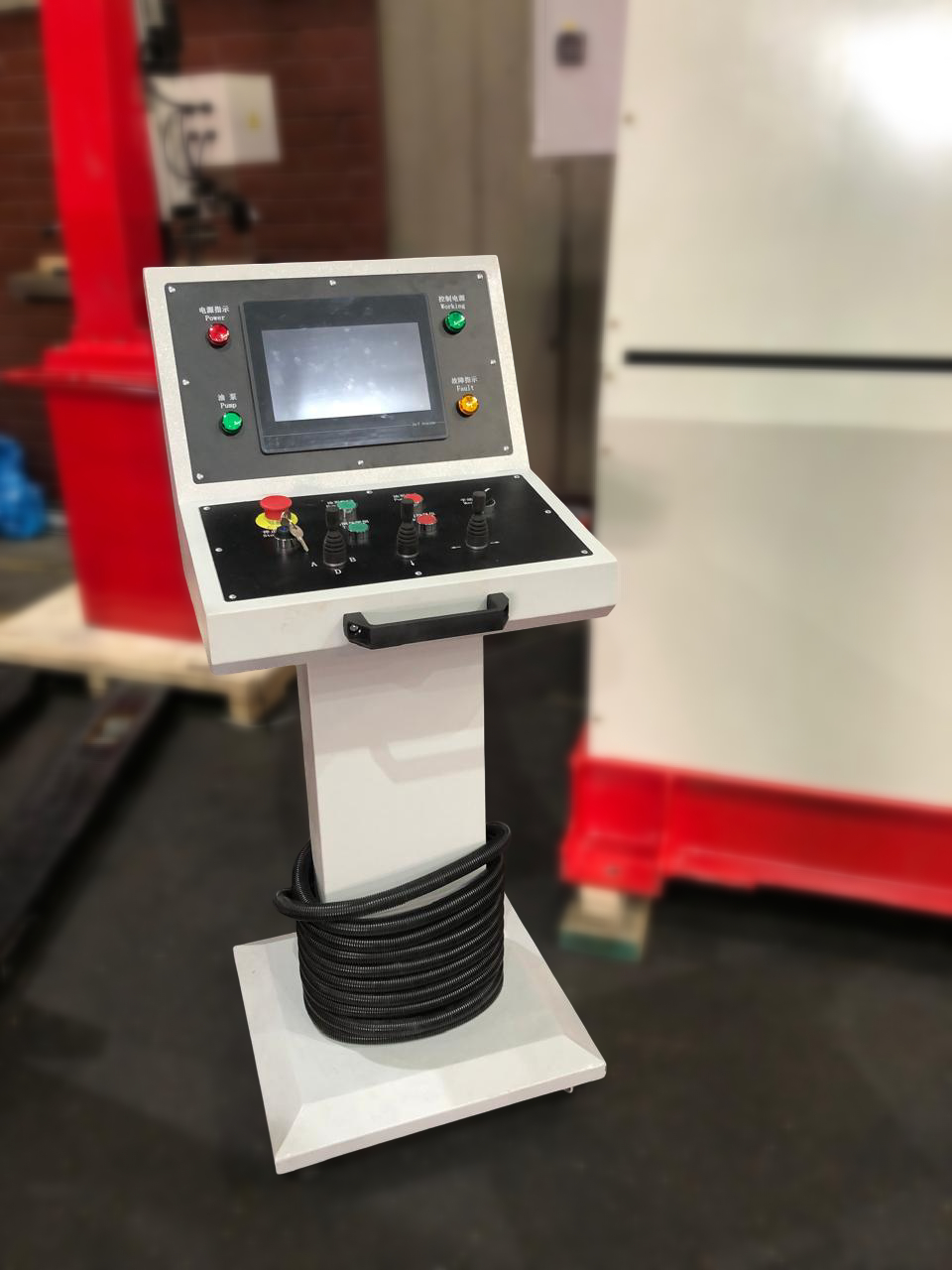

- Panel de control móvil con control de bajo voltaje
- Botones de control móviles para mayor comodidad del operador
Especificaciones técnicas:
| Espesor máximo: | 10 mm |
| Máx. espesor de pre-curvado: | 8 mm |
| Ancho máximo de la plancha: | 2000 mm |
| Largo efectivo de los rodillos: | 2100 mm |
| Rendimiento límite: | 245 MPa |
| Diámetro min. con tamaño max: | 600 mm |
| Diámetro rodillo superior: | 220 mm |
| Diámetro de rodillo inferior: | 210 mm |
| Diámetro del rodillo lateral: | 190 mm |
| Material de trabajo de los rodillos: | 42CrMo |
| Dureza de rodillos: | 220 - 260 HB |
| Rodillo endurecido por inducción: | Sí |
| Perfil de rollo: | Corona |
| Elevación sincrónica precisa/exactitud: | 0.2 mm |
| Todas las marcas de rodamientos: | Rodamiento de rodillos autoalineable |
| Dispositivo de doblado cónico: | Sí |
| Modo conducción: | Motor + reductor |
| Modo de control: | CNC |
| Visualización posición y desplazamiento: | LCD |
| PLC: | Xienjie / Siemens |
| Partes eléctricas: | Xienjie / Omron / Siemens |
| Velocidad de flexión: | Cerca 3.5 m/min |
| Velocidad des./asc. del rodillo inferior: | Cerca 160 mm/min |
| Velocidad des./asc. del rodillo lateral: | Cerca 300 mm/min |
| Potencia motor principal: | 5.5 kW |
| Presión máx. del sistema: | 25 MPa |
| Válvula Sistema hidráulico: | Jinshan |
| Sellos Sistema hidráulico: | Valque |
