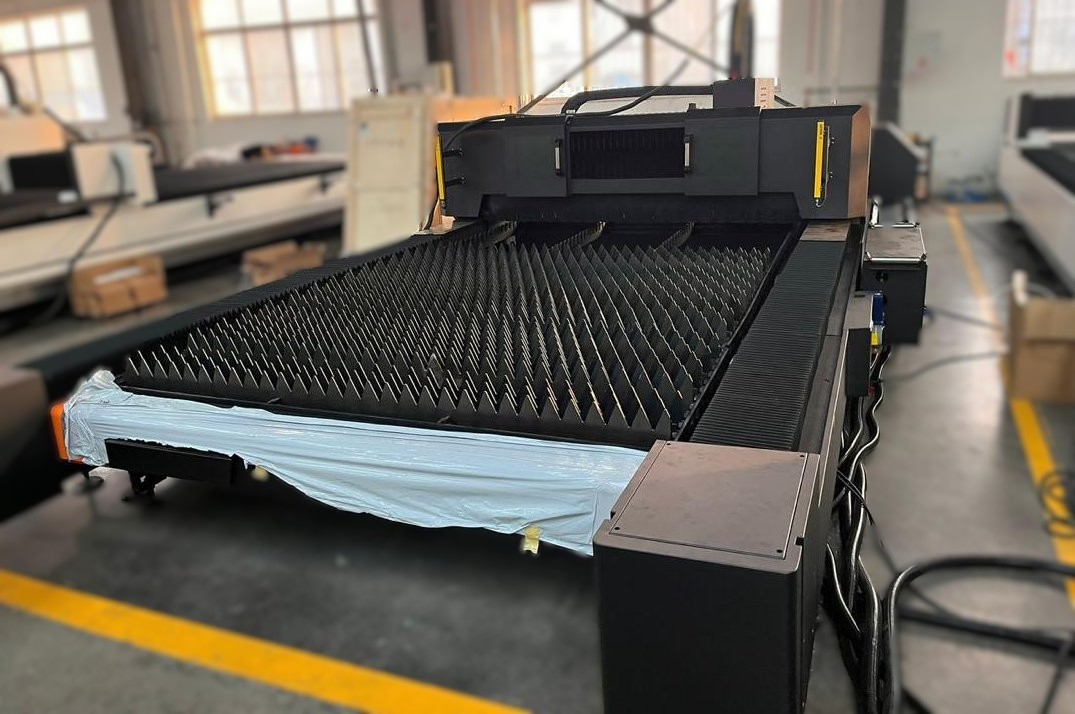

Maquina de Corte Láser
Modelo: Taglio 6025
Maquina de Corte Láser
- Taglio 6025
Características:
- La máquina de corte láser utiliza una estructura de acero al carbono sólida y fiable que permite personalizar el área de trabajo y realizar mejoras modulares según las necesidades.
- Su diseño modular tipo C permite un montaje rápido, transporte eficiente y alta precisión constante al simplificar la instalación y asegurar el ajuste perfecto de sus componentes.
Especificaciones técnicas:
| Sistema | XC300S |
| Generado láser | Raycus |
| Cabezal láser | BS 20K |
| Marca de rieles de guía | PEK |
| Modelo de rieles de guía | Y:30 X:25 |
| Longitud del riel de guía | Y:7400 X:2870mm |
| Modo de transmisión eje Z | Módulo |
| Modelo de rack | 2M |
| Componentes eléctricos | Schneider |
| Componentes neumáticos | AirTAC |
| Sistema de lubricación | Damatian |
| Tubería de lubricación | Nailon |
| Tipo de bancada | Soldadura de placas |
| Groso de placa del riel lateral | Soldaduras de placas |
| Combinación de empalme de longitud carril lateral | 6.4mm |
| Peso de soldadura de la bancada | 658x2 + 306.5kg |
| Sección transversal de la viga transversal | Viga cuadrada - 2870 |
| N° de lechos ungueales | 5 piezas |
| Peso de soldadura de bancada clavada | 690kg |
| N° de carros de repeción de materiales | 10 piezas |
| Cantidad de ladrillos refractarios | 90 + 362 |
| N° de cuchillas | 81 unidades |
| Grosor de la hoja | 5mm |
| Método de eliminación de polvo | No |
| Potencia láser | Por debajo de 20kW |
| Tamaño del corte | 6000 x 2500mm |
| Rango máximo de movimiento | 6100 x 2550mm |
| Recorrido eje X | 2550mm |
| Recorrido eje Y | 6100mm |
| Recorrido eje Z | 120mm |
| Dimensiones del equipo | 8500 x 4000 x 2100mm |
| peso del equipo - máquina desnuda | 6000kg |
| Aceleración máxima | 0.8G |
| Velocidad máx de desplazamiento | 100m/min |
| Precisión de posicionamieto | 0.05mm/m |
| Precisión de reposicionamiento | 0.03mm/m |
| Potencia del motor | Delta-Y:1.8KW, X:1/3KW, Z:400W S9:-Y:2.4KW, X:1.7KW, Z:400W |
| Relación de velocidad | Y:7 X:7 |
