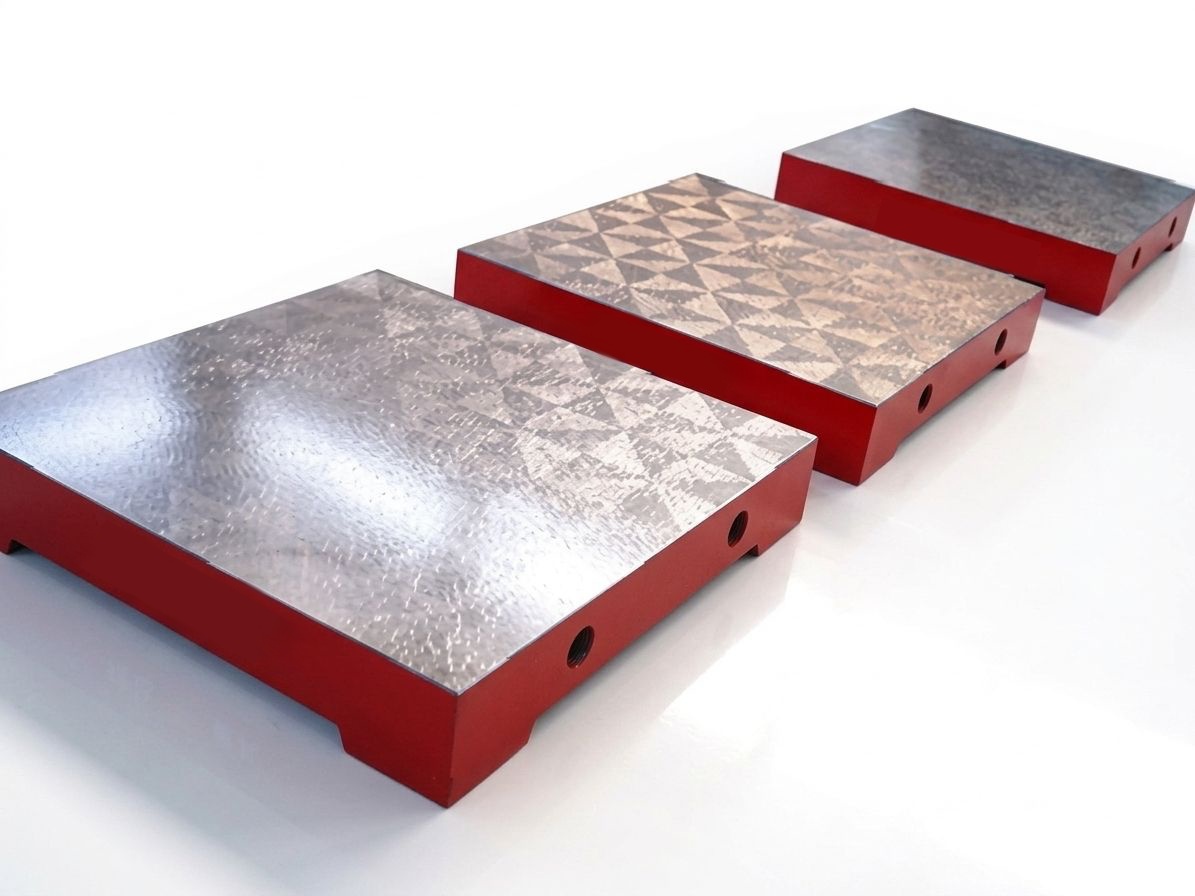

Placa superficial de inspección de hierro fundido
Placa superficial de inspección de hierro fundido
- La placa de superficie de inspección de hierro fundido sirve como base de medición, que se utiliza para inspeccionar la tolerancia geométrica de las piezas de maquinaria, como la planitud, la rectitud, etc. Además, se puede utilizar para la escritura, mecanizado abrasivo, instalación de equipos y más.
- Esta placa de inspección de hierro podría ser de tipo placa o tipo de caja en apariencia. Su precisión incluye Grado 0, Grado 1, Grado 2 y Grado 3.
- Una vez que la placa de superficie de inspección de hierro fundido se desgasta, se puede raspar de nuevo para restaurar la precisión. Además, puede utilizar el método de coloración para inspeccionar la planitud, que es precisa, directa y conveniente.
ESPECIFICACIONESTÉCNICAS
Conoce en detalle las capacidades de esta máquina.
| Grado de precisión (μm) | ||||
| Talla (mm) | 0 | 1 | 2 | 3 |
| 100 × 100 | 4 | 8 | 16 | |
| 200 × 100 | 5 | 10 | 20 | |
| 200 × 200 | 5 | 10 | 20 | |
| 300 × 200 | 6 | 12 | 24 | |
| 300 × 300 | 6 | 12 | 24 | |
| 400 × 300 | 6 | 12 | 24 | |
| 400 × 400 | 6 | 12 | 24 | |
| 500 × 400 | 6 | 12 | 24 | |
| 600 × 400 | 7 | 14 | 28 | |
| 600 × 500 | 7 | 14 | 28 | |
| 800 × 400 | 8 | 16 | 32 | 80 |
| 800 × 600 | 8 | 16 | 32 | 80 |
| 900 × 600 | 8 | 16 | 32 | 80 |
| 1000 × 750 | 18 | 36 | 90 | |
| 1000 × 1000 | 20 | 39 | 96 | |
| 1200 × 1000 | 20 | 39 | 96 | |
| 1500 × 1000 | 24 | 48 | 120 | |
| 2000 × 1000 | 26 | 52 | 129 | |
| 2000 × 1500 | 56 | 140 | ||
| 2000 × 2000 | 60 | 152 | 230 | |
| 3000 × 1000 | 168 | 248 | ||
| 3000 × 1500 | 174 | 254 | ||
| 3000 × 2000 | 184 | 275 | ||
| 4000 × 2000 | 219 | 310 | ||
| 4000 × 3000 | 240 | 360 | ||
| 6000 × 3000 | 308 | 460 | ||
