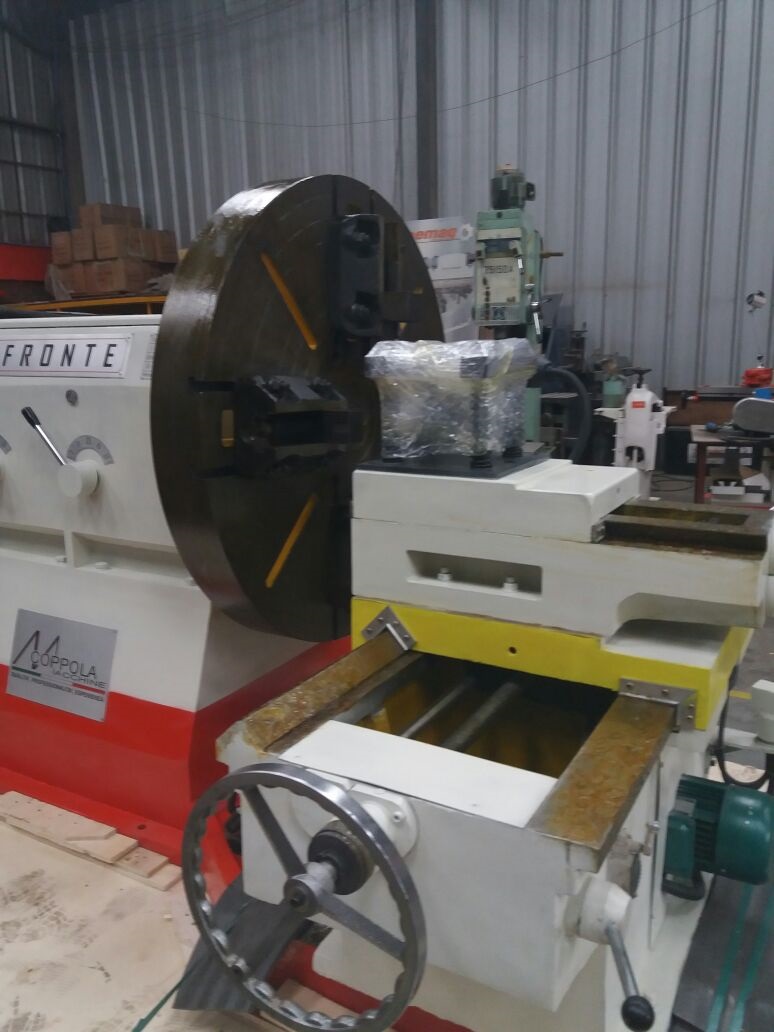

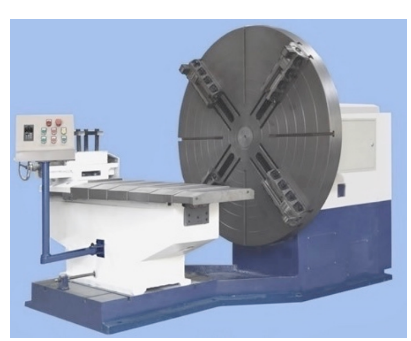

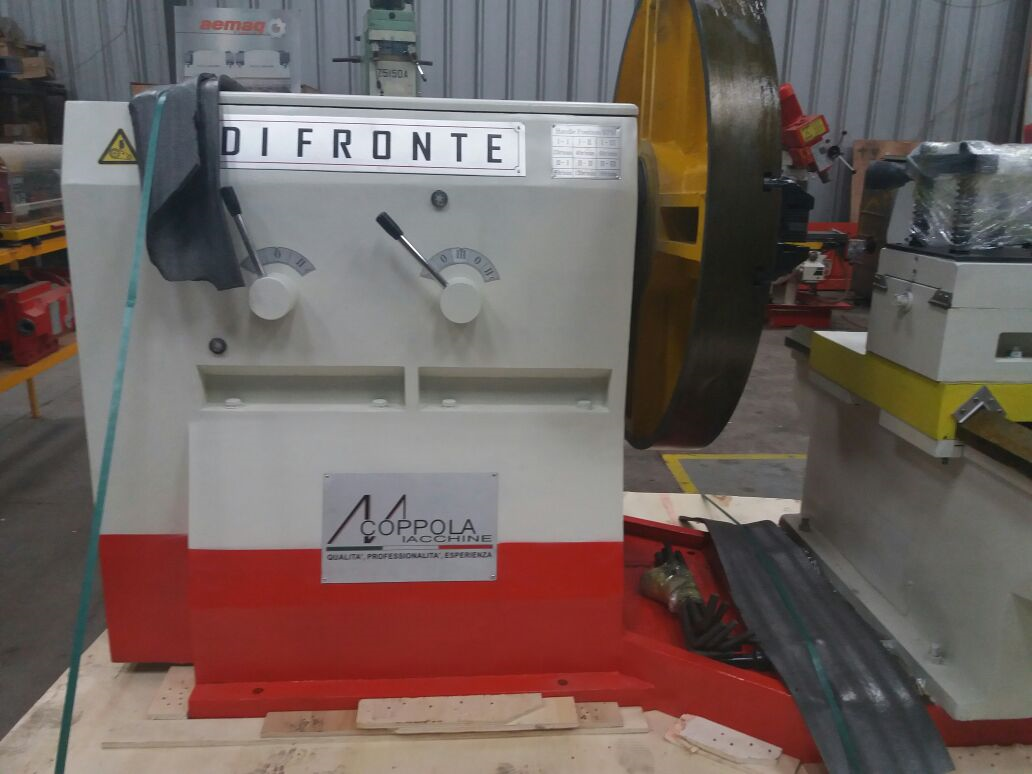

Torno Flangero
Modelo: Di Fronte
Torno Flangero
- Di Fronte
Especificaciones técnicas:
|
ESPECIICACIONES
|
UNID / MODELO
|
TIPO DE MAQUINA: TORNO FLANGERO | ||||||
| DI FRONTE 16 | DI FRONTE 18 DI FRONTE 20 | DI FRONTE 22 | DI FRONTE 25 | |||||
| MAXIMO DIAMETRO DE PIEZA A TRABAJAR | mm | 1600 | 1800 | 2000 | 2200 | 2500 | ||
| DIAMETRO DEL PLATO | mm | 1200 | 1400 | 1600 | 1800 | 2200 | ||
| MAXIMO LARGO DE PIEZA A TRABAJAR | mm | 450 | 500 | 500 | 600 | |||
| PESO A SOPORTAR | T | 1.5 | 2 | 2 | 3 | 5 | ||
| RECORRIDOS DEL CARRRO TRASVERSAL | mm | 850 | 1150 | 1120 | 1250 | |||
| RECORRIDO DEL CARRO LONGITUDINAL | mm | 400 | 500 | 500 | 600 | |||
| PLATO | PIEZAS | 4 GARRAS | ||||||
| DIAMETRO DEL HUSILLO | mm | 180 | 100 | 190 | 210 | 240 | ||
| DIAMETRO CONTRA PUNTA | mm | 50 | 50 | 50 | 50 | 50 | ||
| RANGO DE VELOCIDAD DEL HUSILLO | r/min | 10~103 | 10-160 | 5~165 | 5~65 | 4~56 | ||
| Nº VELOCIDAD DEL HUSILLO | 6 | |||||||
| POTENCIA DEL MOTOR PRINCIPAL | KW | 7.5 | 11 | 11 | 15 | |||
| RPM DEL HUSILLO | r/min | 970 | ||||||
| POTENCIA DE MOTORES AUXULIARES | KW | 0.55 | 0.55 | 0.55 | 0.75 | |||
| DIMENCIONES DEL BARROTE PORTA HTA. | mm×mm | 45×45 | 50×50 | 50×50 | ||||
| TIPO DE CORRIENTE | 380v, 50Hz, 3P | |||||||
| CONFIGURACION ESTANDAR | Los parámetros técnicos anteriormente son configuraciones estándar. | |||||||
