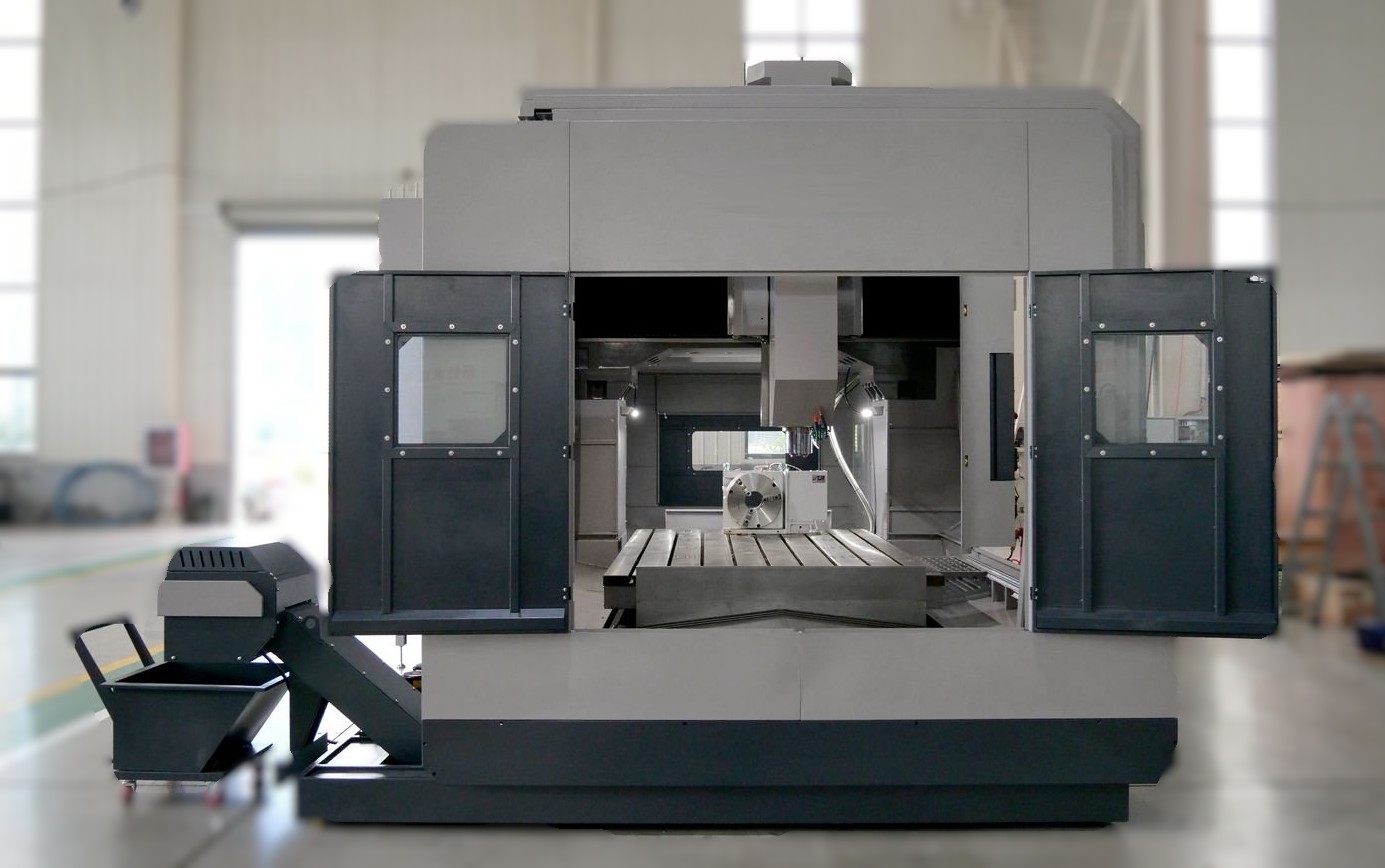

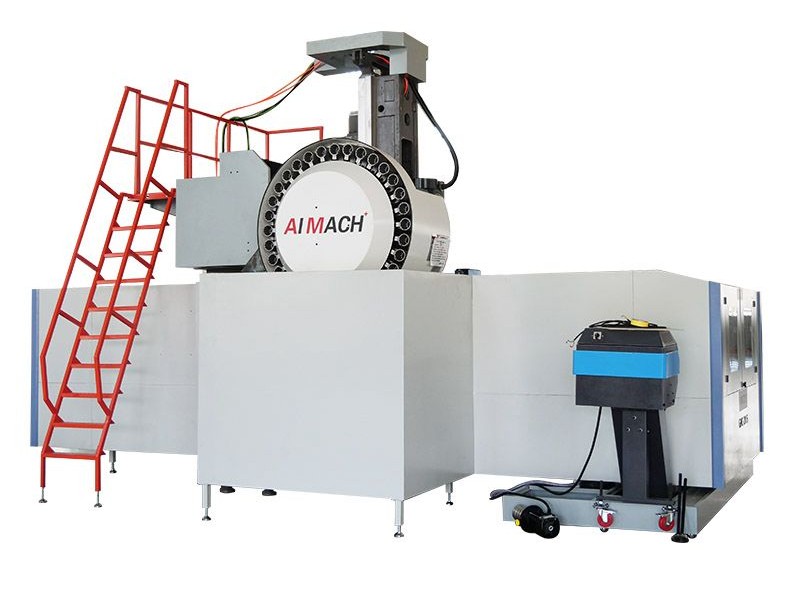

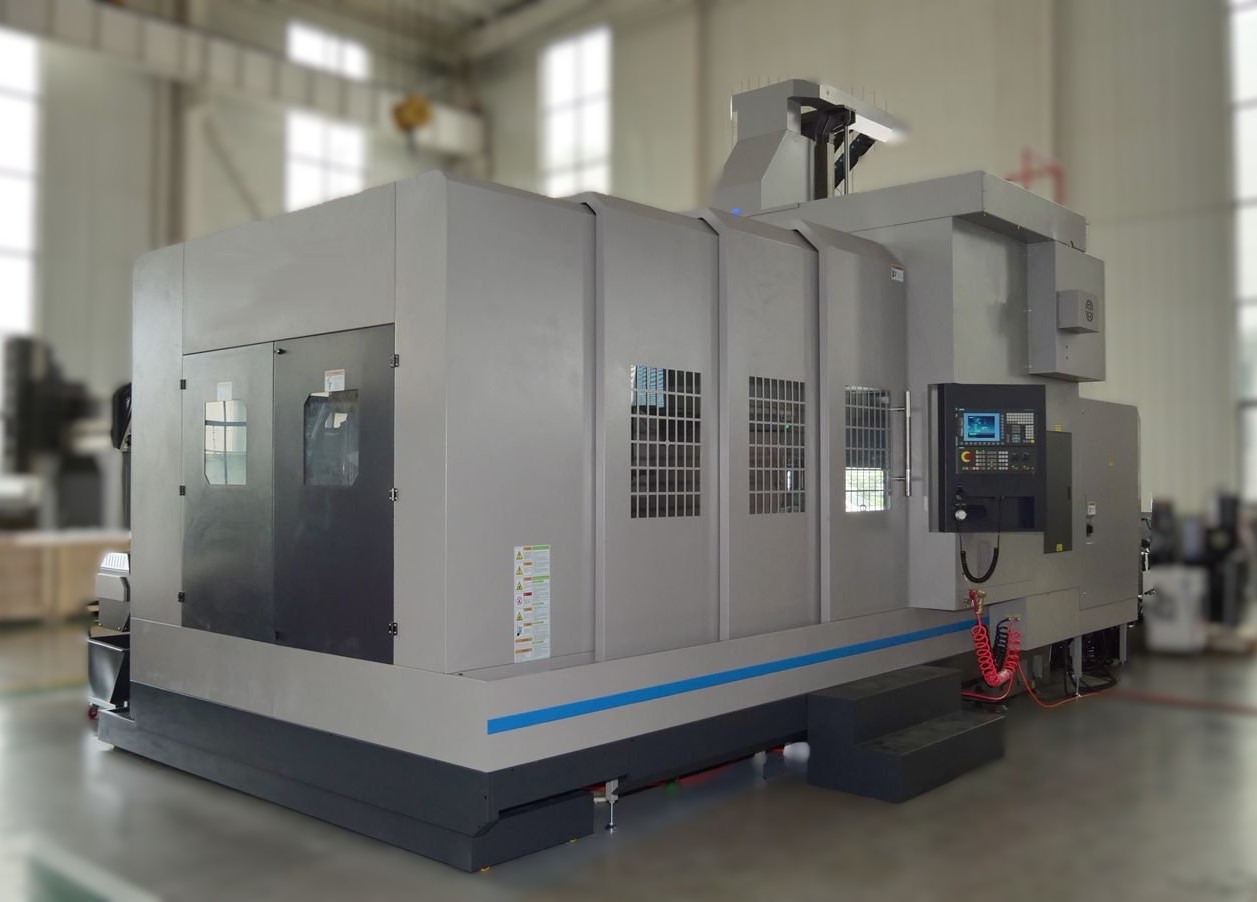

Centro Mecanizado CNC Doble Columna
Modelo: Portofino 3018
Centro Mecanizado CNC Doble Columna
- Portofino 3018
Características:
- Adopta la forma de diseño de mesa de trabajo móvil, viga transversal fija, estructura de marco de pórtico y columnas dobles sentadas a ambos lados de la cama.
- La caja del husillo adopta un control deslizante rectangular, y el par de rieles de guía del eje Z es un riel de guía rígido, lo que garantiza un corte suave y preciso durante el procesamiento.
Especificaciones técnicas:
| Dimensión de la mesa | 1800x3000mm |
| Distancia entre columnas | 2000mm |
| Carga máxima admisible | 6000mm |
| Tamaño de la ranura en T | 22x9 (190)mm/pieza |
| Recorrido máximo de la mesa eje X | 3200mm |
| Recorrido máximo del carro eje Y | 2000mm |
| Recorrido máximo del husillo eje Z | 1000mm |
| Distancia máxima desde nariz a mesa | 1180mm |
| Distancia mínima desde nariz a mesa | 180mm |
| Tipo de motor principal | BiTP30 |
| Potencia motor principal | 15/ 18.5kW |
| Torque motor principal | 143NM |
| Cono (7:24) | BT50 - 190 |
| Rango de velocidad del husillo | 40 - 6000r/min |
| Capacidad de herramientas | 24/30T |
| Peso máx. de la herramienta | 18kg |
| Diámetro máx. de herramienta completa | 112mm |
| Diámetro máx. de herramienta espaciado | 200mm |
| Longitud máx. de herramienta | 300mm |
| Tiempo de cambio de herramienta | 2.5s |
| Motor de avance tipo X/Y/Z | BiS40/ 2000 |
| Potencia motor de avance X/Y/Z | 3kW |
| Torque motor de avance X/Y/Z | 36Nm |
| Rango de velocidad de corte | 1 - 10000mm/min |
| Avance rápido eje X | 15m/min |
| Avance rápido eje Y | 15m/min |
| Avance rápido eje Z | 12m/min |
| Precisión de posicionamiento eje X | 0.030mm (Standar JB/T8771.4-1008) |
| Precisión de posicionamiento eje Y | 0.020mm (Standar JB/T8771.4-1008) |
| Precisión de posicionamiento eje Z | 0.015mm (Standar JB/T8771.4-1008) |
| Precisión de reposicionamiento eje X | 0.014mm (Standar JB/T8771.4-1008) |
| Precisión de reposicionamiento eje Y | 0.012mm (Standar JB/T8771.4-1008) |
| Precisión de reposicionamiento eje Z | 0.010mm (Standar JB/T8771.4-1008) |
| Peso aproximado | 2640kg |
| Voltaje | 56KVA |
| Dimensiones de la máquina | 9000 x 4250 x 4100mm |
