Centro Mecanizado Horizontal
Modelo: Giuseppe 630 T INVERTIDA
Centro Mecanizado Horizontal
- Giuseppe 630 T INVERTIDA
Características:
- Centro Mecanizado Horizontal Giuseppe 630 T INVERTIDA
- El banco de trabajo de intercambio automático puede procesar la pieza de trabajo en la posición de carga y descarga mientras procesa la pieza acortando así en gran medida el tiempo auxiliar y mejorando la eficiencia del procesamiento.
Especificaciones técnicas:
| Especificaciones Giuseppe 630 T INVERTIDA | |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo | 630x700mm |
| Tipo de sujeción de la pieza de trabajo | 24*M16 |
| Diametro Giratorio de la mesa de trabajo | 1380mm |
| Recorrido | |
| Recorrido del Eje X,Y,Z | 1050/750/900mm |
| Distancia del Centro del Husillo a la superficie de la mesa de trabajo | 120-870mm |
| Distancia de Centro de la mesa de trabajo hasta la punta del husillo | 130-1030mm |
| Husillo | |
| Cono del husillo | BT50 |
| Rango de Velocidad del husillo | 5300rpm |
| Tipo de unidad (Husillo) | Tipo de Cinturon |
| Potencia del Husillo | 15/18.5kw |
| Avance | |
| Velocidad de avance rápida del eje X,Y,Z | 24/24/24m7min |
| Velocidad de Avance rápida de eje B | 10m/min |
| Porta Herramientas | |
| Modelo de Porta Herramienta | Manipulador |
| Capacidad | 24 Herramientas |
| Peso maximo de la herramientas | 15kg |
| Longitud maxima de herramientas | 350mm |
| Tiempo de cambio de herramientas | 5.5s |
| Precisión de posicionamiento | |
| Precisión de posicionamiento X,Y,Z | ±0.010mm |
| Precisión de Reposicionamiento X,Y,Z | ±0.006mm |
| Precision de la division del eje B | 10" |
| Precision de la redivision del eje B | 5" |
| Tamaño de la Maquina | |
| Tamaño de la máquina (largo x ancho x alto) | 4800x3200x2950mm |
| Peso de la Maquina | |
| Maximo carga de mesa de trabajo | 1200kg |
| Peso de la maquina | 13200kg |

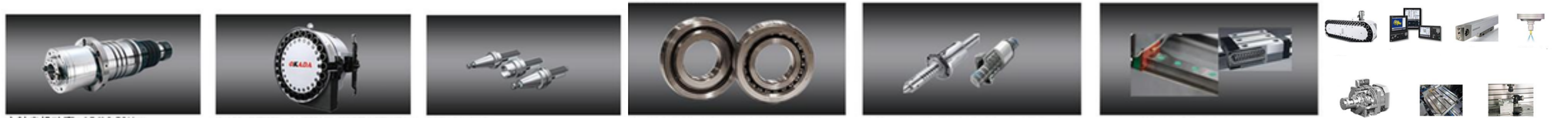

| Accesorios Opcionales: | |
| · Carrusel Porta Herramientas tipo cadena de 40H | |
| · Control CNC Fanuc | |
| · Reglillas | |
| · Salida Central CTS | |
| · Caja de cambios ZF/BF/GTP | |
| · Mesa giratoria indexación 0,001º | |
| · Herramientas de Medición |
