Centro Mecanizado Horizontal
Modelo: Guiseppe 63 T POSITIVA
Centro Mecanizado Horizontal
- Guiseppe 63 T POSITIVA
Características:

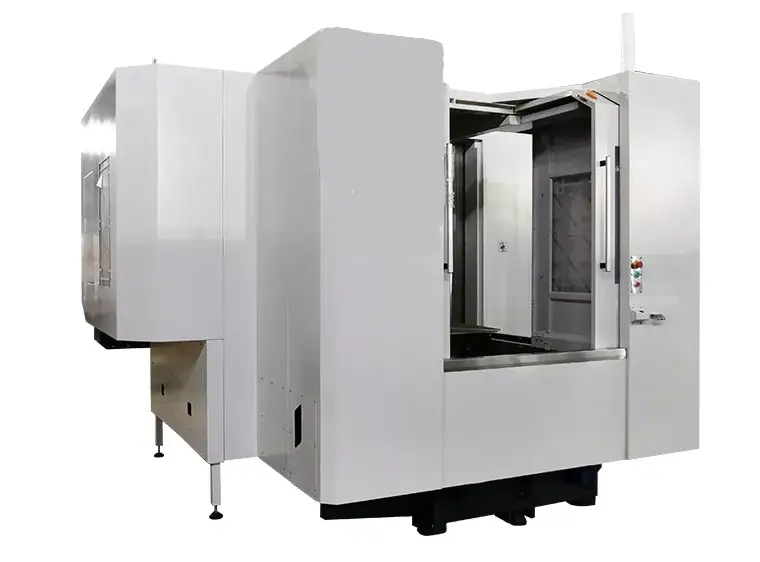

- Centro Mecanizado Horizontal Giuseppe 63 T POSITIVA

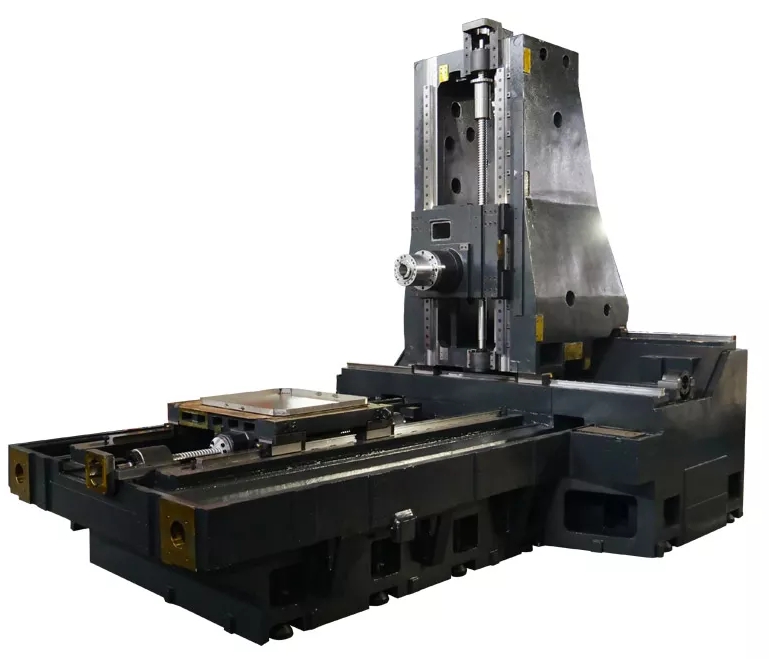

- Estructura principal del cuerpo de la máquina, forma de T positiva y estructura de columna móvil para lograr una alta rigidez y velocidad de desplazamiento.
- Máquina estándar con sistema de enfriamiento de aceite por husillo para reducir la distorsión por calor durante el trabajo y mantener la precisión del mecanizado estable.
- El carrusel de herramientas, BT50, el carrusel de herramientas tipo brazo de 24 herramientas está fabricado por fabricantes de herramientas profesionales en Taiwán.
- Rodamientos estándar para todas las bolas re circulantes

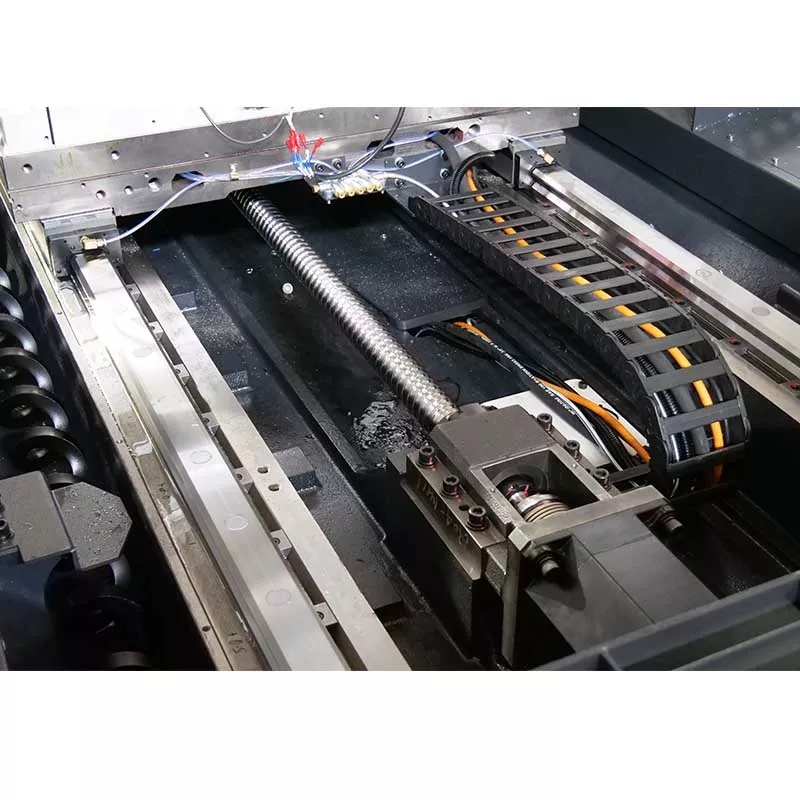

- Bolas re circulantes y guía lineal de las mejores marcas de Taiwán.
- Tres extractores de virutas automáticos, dos extractores de tornillo para mover las virutas desde el interior de la máquina al extractor de cadena exterior durante el trabajo, y el extractor de virutas exterior transfiere las virutas al tanque de virutas. Todo el proceso es fluido y de alta eficiencia para limpiar las virutas, reducir el calor de la máquina.
Especificaciones técnicas:
| Especificaciones Horizontal Giuseppe 63 T POSITIVA | |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo | 630x700mm |
| Tipo de sujeción de la pieza de trabajo | 24*M16 |
| Diametro Giratorio de la mesa de trabajo | 1400mm |
| Recorrido | |
| Recorrido del Eje X,Y,Z | 1050/750/900mm |
| Distancia del Centro del Husillo a la superficie de la mesa de trabajo | 120-870mm |
| Distancia de Centro de la mesa de trabajo hasta la punta del husillo | 130-1030mm |
| Husillo | |
| Cono del husillo | BT50 |
| Rango de Velocidad del husillo | 5300rpm |
| Tipo de unidad (Husillo) | Tipo de Cinturon |
| Potencia del Husillo | 15/18.5kw |
| Avance | |
| Velocidad de avance rapida del eje X,Y,Z | 32/32/32m/min |
| Velocidad de avance rapida del eje | 10m/min |
| Porta Herramientas | |
| Modelo de Porta Herramientas | Manipulador |
| Capacidad | 24 herramientas |
| Peso maximo de las herramientas | 15kg |
| Longitud maxima de herramientas | 350mm |
| Tiempo de cambio de herramientas | 5.5s |
| Precisión de posicionamiento | |
| Precision de posicionamiento X,Y,Z | ±0.012mm |
| Precisión de reposicionamiento X,Y,Z | ±0.008mm |
| Precisión de la division del eje | B 12" |
| Precisión de la redivision del eje | B 6" |
| Tamaño de la Maquina | |
| Tamaño de la máquina (largo x ancho x alto) | 5600x4075x3180mm |
| Peso de la Maquina | |
| Maximo carga de mesa de trabajo | 1200kg |
| Peso de la maquina | 18700kg |

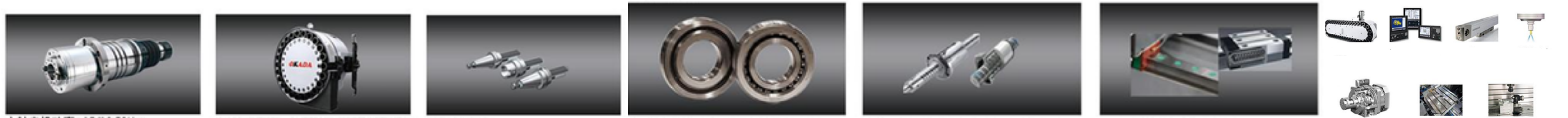

| Accesorios Opcionales: | |
| Carrusel Porta Herramientas tipo cadena de 40H | |
| · Control CNC Fanuc | |
| · Reglillas | |
| · Salida Central CTS | |
| · Caja de cambios ZF/BF/GTP | |
| · Mesa giratoria indexación 0,001º | |
| · Herramientas de Medición |
