Centro Mecanizado Horizontal
Modelo: Giuseppe 800
Centro Mecanizado Horizontal
- Giuseppe 800
Características:
- Centro Mecanizado Horizontal Giuseppe 800
- Capacidad de procesamiento flexible.
- Alta precisión de mecanizado.
- Alta productividad de procesamiento.
- Reducir la mano de obra del operador.
- Piezas mecanizadas complejas.
- Calidad de procesamiento estable.
Especificaciones técnicas:
| Especificaciones Horizontal Giuseppe 800 | |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo | 800x800mm |
| Tipo de sujeción de la pieza de trabajo | 24*M16 |
| Diametro Giratorio de la mesa de trabajo | 1750mm |
| Recorrido | |
| Recorrido del Eje X,Y,Z | 1600/1000/1000mm |
| Distancia del Centro del Husillo a la superficie de la mesa de trabajo | 160-1160mm |
| Distancia de Centro de la mesa de trabajo hasta la punta del husillo | 200-1200mm |
| Husillo | |
| Cono del husillo | BT50 |
| Rango de Velocidad del husillo | 6000rpm |
| Tipo de unidad (Husillo) | Tipo de Cinturon |
| Potencia del Husillo | 15/18.5kw |
| Avance | |
| Velocidad de avance rápida del eje X,Y,Z | 24/24/24m/min |
| Velocidad de avance rápida de eje B | 10m/min |
| Porta Herramientas | |
| Modelo de Porta Herramientas | Manipulador |
| Capacidad | 24 Herramientas |
| Peso maximo de las herramientas | 15kg |
| Longitud maxima de herramientas | 300mm |
| Tiempo de cambio de herramientas | 5.5s |
| Precisión de posicionamiento | |
| Precisión de posicionamiento X,Y,Z | ±0.012mm |
| Precisión de Reposicionamiento X,Y,Z | ±0.008mm |
| Precisión de la division del eje B | 12" |
| Precisión de la redivision del eje B | 6" |
| Tamaño de la Maquina | |
| Tamaño de la máquina (largo x ancho x alto) | 5600x4075x3180mm |
| Peso de la Maquina | |
| Maximo carga de mesa de trabajo | 1200kg |
| Peso de la maquina | 18700kg |

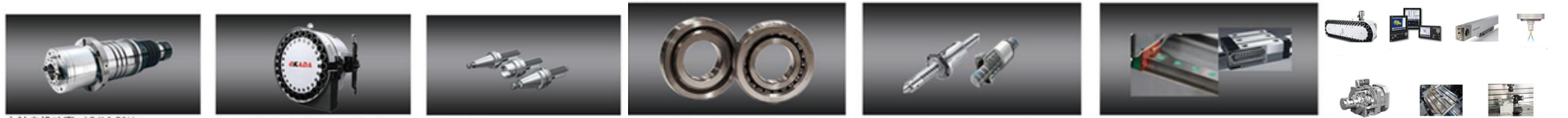

| Accesorios Opcionales: | |
| · Carrusel Porta Herramientas tipo cadena de 40H | |
| · Control CNC Fanuc | |
| · Reglillas | |
| · Salida Central CTS | |
| · Caja de cambios ZF/BF/GTP | |
| · Mesa giratoria indexación 0,001º | |
| · Herramientas de Medición |
