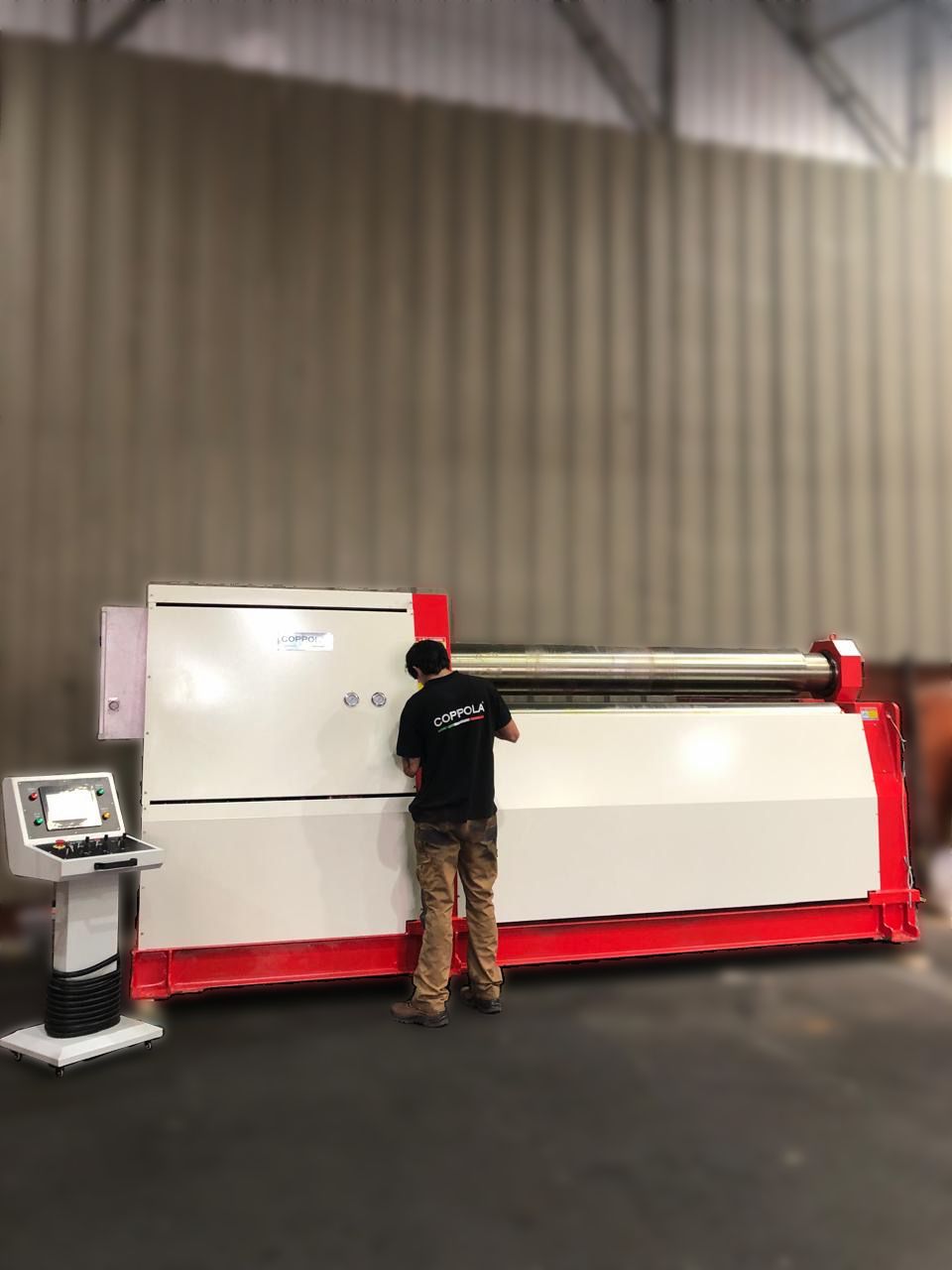

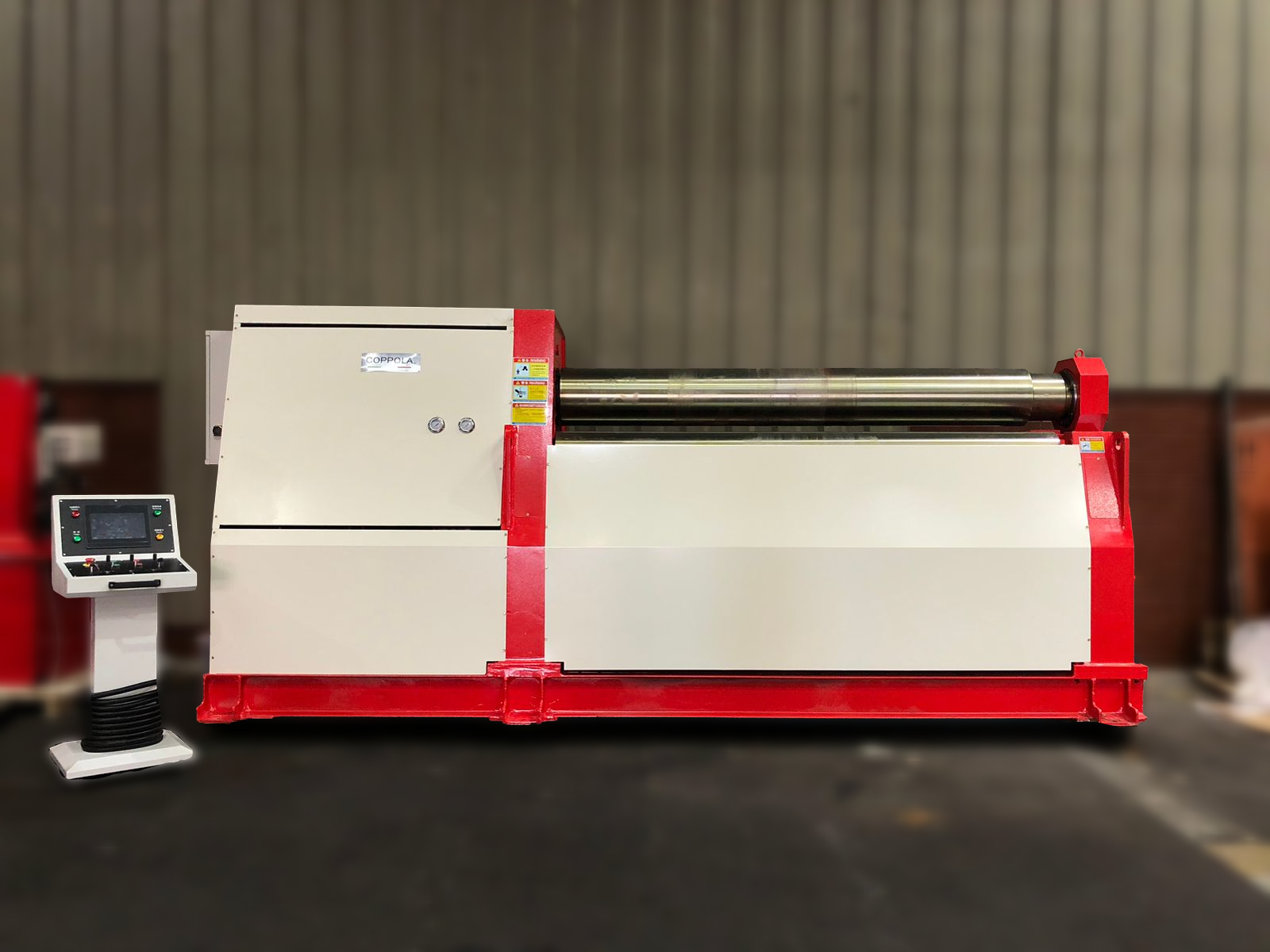

Cilindradora Hidráulica 4R-H
Modelo: Concetta 70x1000mm
Cilindradora Hidráulica 4R-H
- Concetta 70x1000mm
Características:
- Espesor máximo 70mm
- Guías deslizantes lineales de servicio pesado montadas en los montantes de la máquina para la traslación de los rodillos inferiores y laterales.
- Sistema electrónico de control de paralelismo
- Control de sincronización y equilibrio de rodillos totalmente controlado
Especificaciones técnicas:
| Espesor máximo: | 70mm |
| Máx. espesor de pre-curvado: | 55mm |
| Ancho máximo de la plancha: | 1000mm |
| Límite elástico de la plancha: | 1100mm |
| Largo efectivo de los rodillos: | 245MPa |
| Diámetro min. con tamaño max: | 2300mm |
| Diámetro rodillo superior: | 600mm |
| Diámetro de rodillo inferior: | 580mm |
| Diámetro del lado del rodillo: | 490mm |
| Material de trabajo de los rodillos: | 42CrMo |
| Dureza de rodillos: | 220 - 260HB |
| Rodillo endurecido por inducción: | Sí |
| Perfil de rollo: | Corona |
| Elevación sincrónica precisa/exactitud: | 0.2mm |
| Modo conducción: | Motor + reductor |
| Modo control: | CNC |
| Visualización de posición y desplazamiento: | LCD |
| PLC: | Xinjie / Omron / Siemens |
| Parte sistema eléctrico: | Xinjie / Omron / Siemens |
| Velocidad de doblado de placas: | Cerca 3.5m/min |
| Velocidad descendente/ascendente r inf: | Cerca de 160mm/min |
| Velocidad descendente/ascendente r lat: | Cerca de 300mm/min |
| Potencia del motor principal: | 75kW |
| Presión de trabajo: | 19.5MPa |
| Válvula: | Jinhai |
| Sellos: | Valque |
