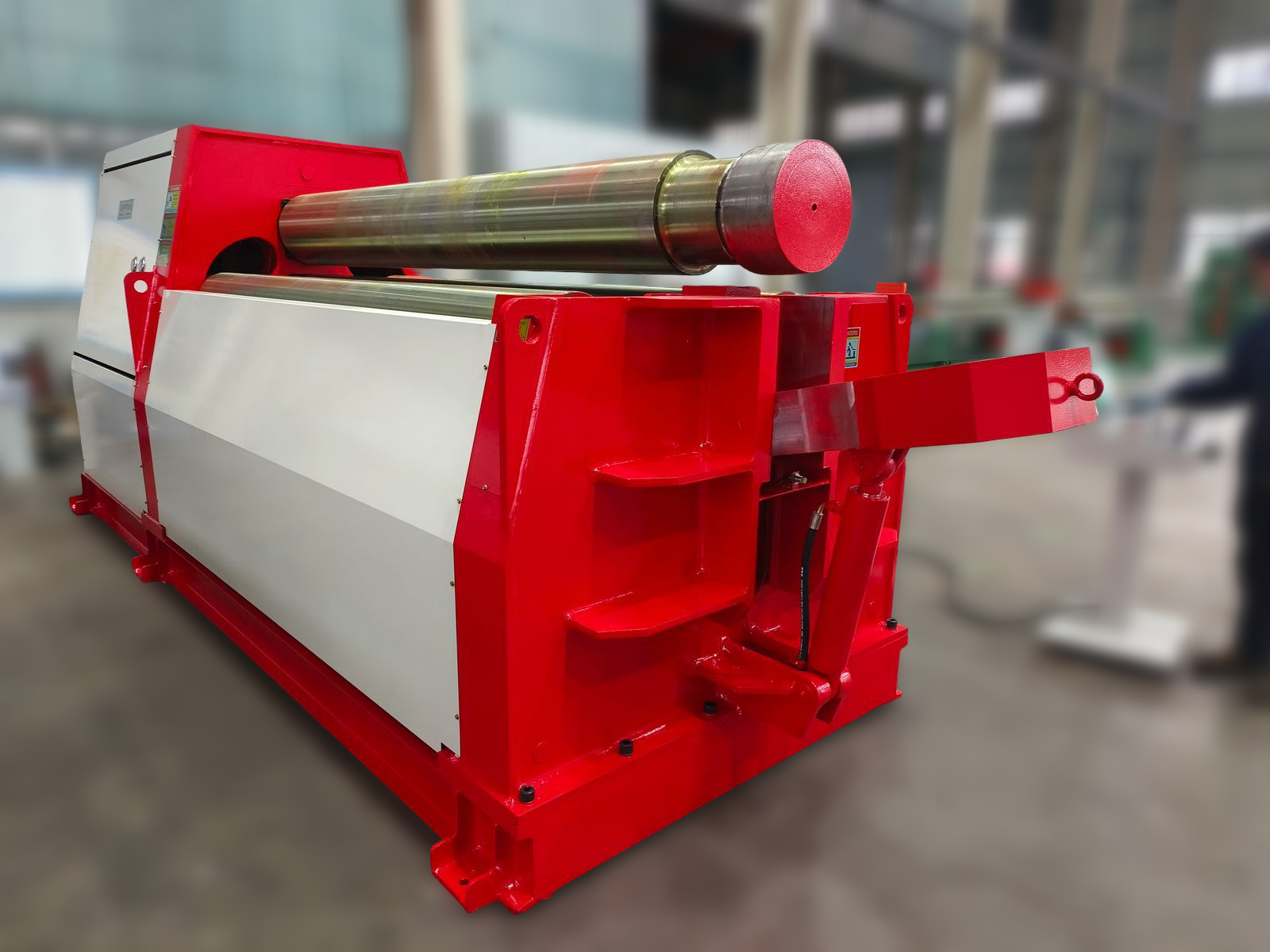

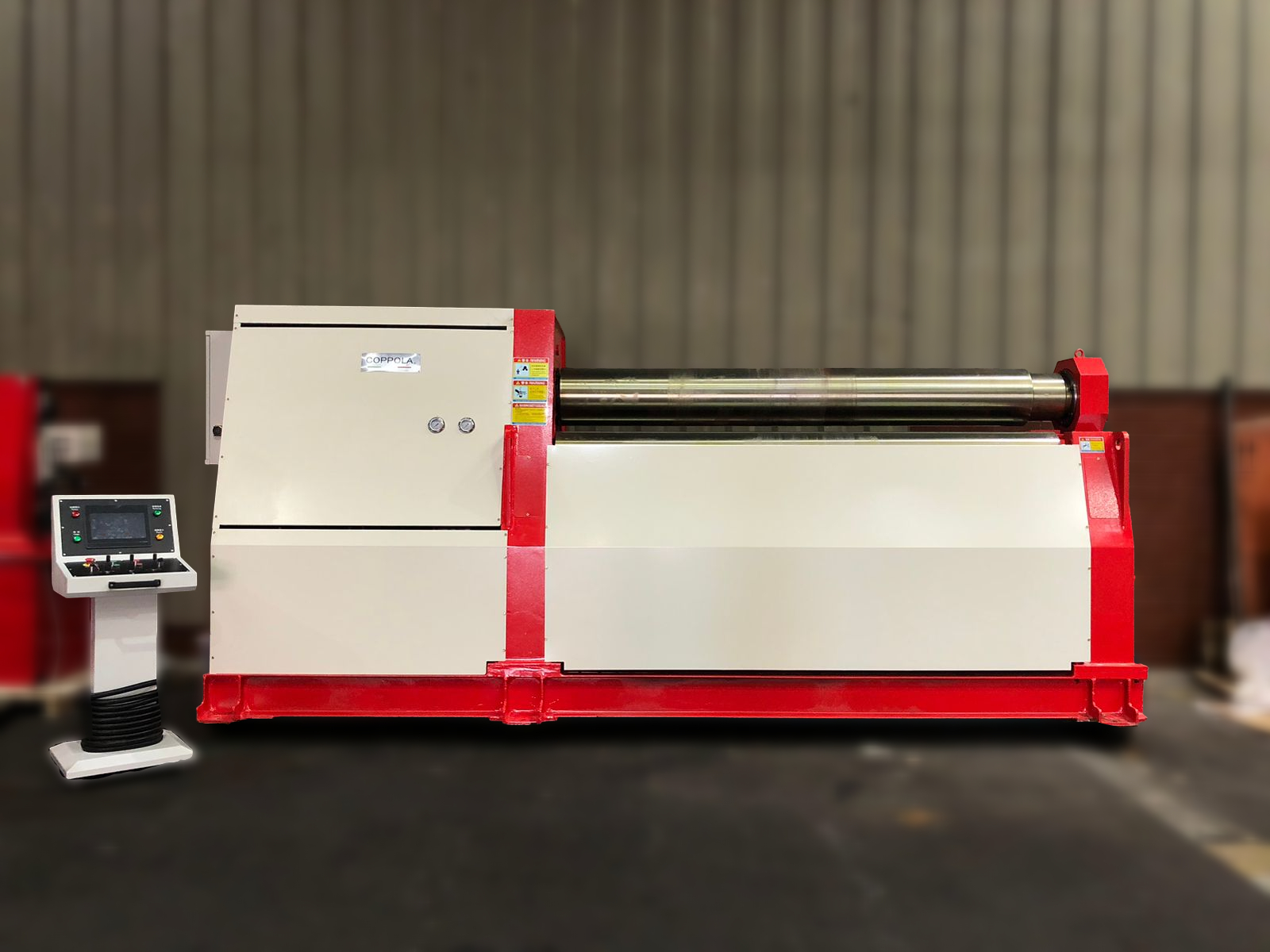

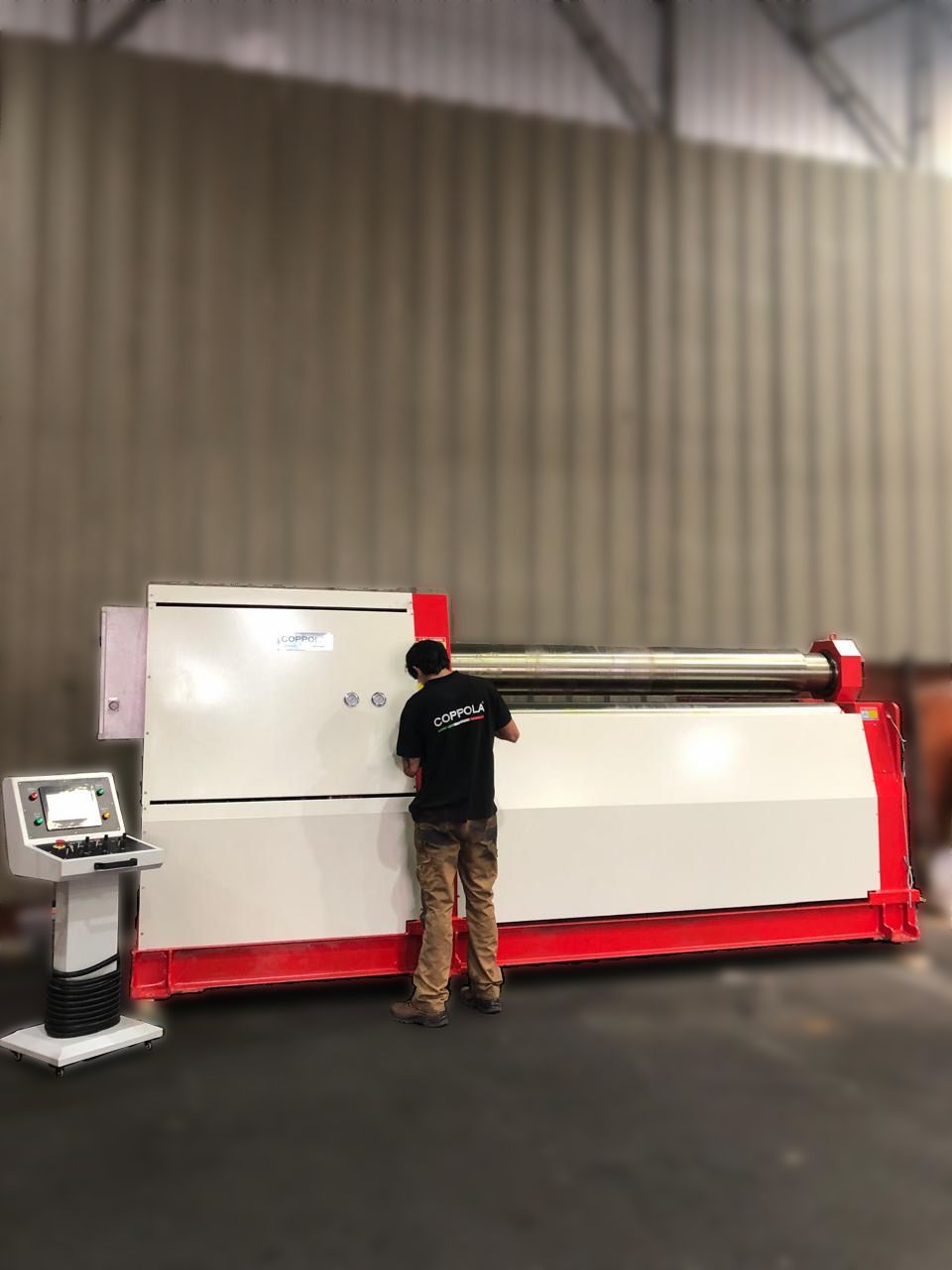

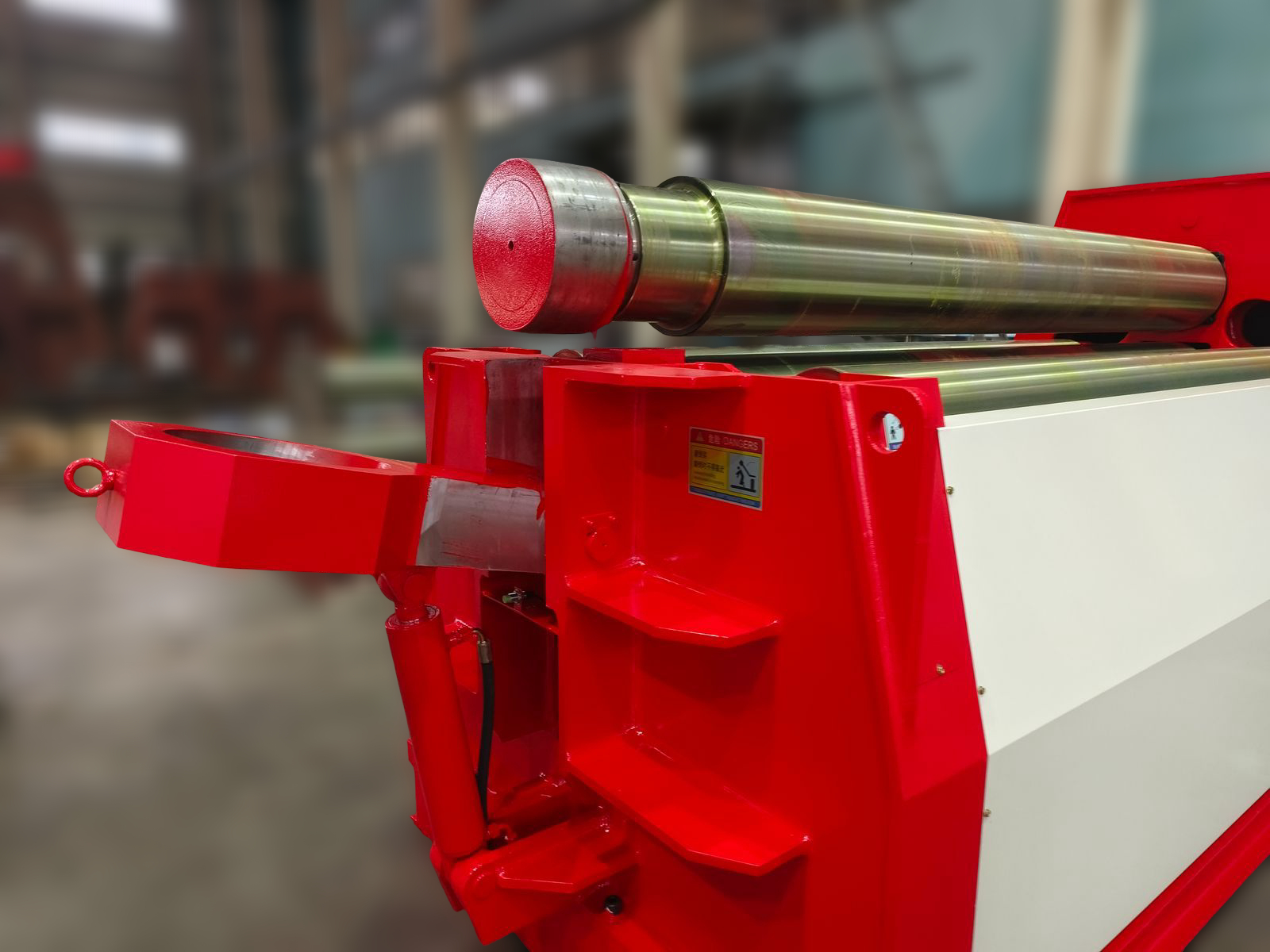

Cilindradora Hidráulica 4R-H
Modelo: Concetta 60x3000mm
Cilindradora Hidráulica 4R-H
- Concetta 60x3000mm
Características:
- Espesor máximo 60mm
- Máximo espesor de pre-curvado 50mm
- Accesorios incluidos
- Las máquinas dobladoras de placas de cuatro rodillos son las más versátiles, precisas y fáciles de usar.
- Guías deslizantes lineales montadas en los montantes de la máquina para la traslación del rodillo inferior y de los rodillos laterales
Especificaciones técnicas:
| Espesor máximo: | 60mm |
| Máx. espesor de pre-curvado: | 50mm |
| Ancho máximo de la plancha: | 3000mm |
| Límite elástico de la plancha: | 235mm |
| Largo efectivo de los rodillos: | 3100mm |
| Diámetro min. con tamaño max: | 2000mm |
| Diámetro rodillo superior: | 680mm |
| Diámetro de rodillo inferior: | 600mm |
| Diámetro del lado del rodillo: | 580mm |
| Material de trabajo de los rodillos: | 42CrMo |
| Dureza de rodillos: | 220 - 260HB |
| Rodillo endurecido por inducción: | Sí |
| Perfil de rollo: | Corona |
| Elevación sincrónica precisa/exactitud: | 0.2mm |
| Todas las marcas de rodamientos: | Rodamientos autoalineables |
| Dispositivo de flexión cónica: | Opcional |
| Modo conducción: | Motor hidráulico |
| Modo control: | CNC |
| Visualización posición y desplazamiento: | LCD |
| PLC: | Alien / Siemens |
| Parte sistema eléctrico: | Abb/ Siemens/ Schneider |
| Velocidad de doblado de placas: | Cerca 3.5m/min |
| Par de apriete del engranaje hidráulico: | 100000 + 60000 |
| Motor: | 75kW |
| Presión de trabajo: | 31.5MPa |
| Válvula: | BestForce/ Sofima/ Yuken |
| Sellos: | Valque |
| Accesorios incluidos: | |
|
|
| Accesorios Opcionales: | |
|
|
