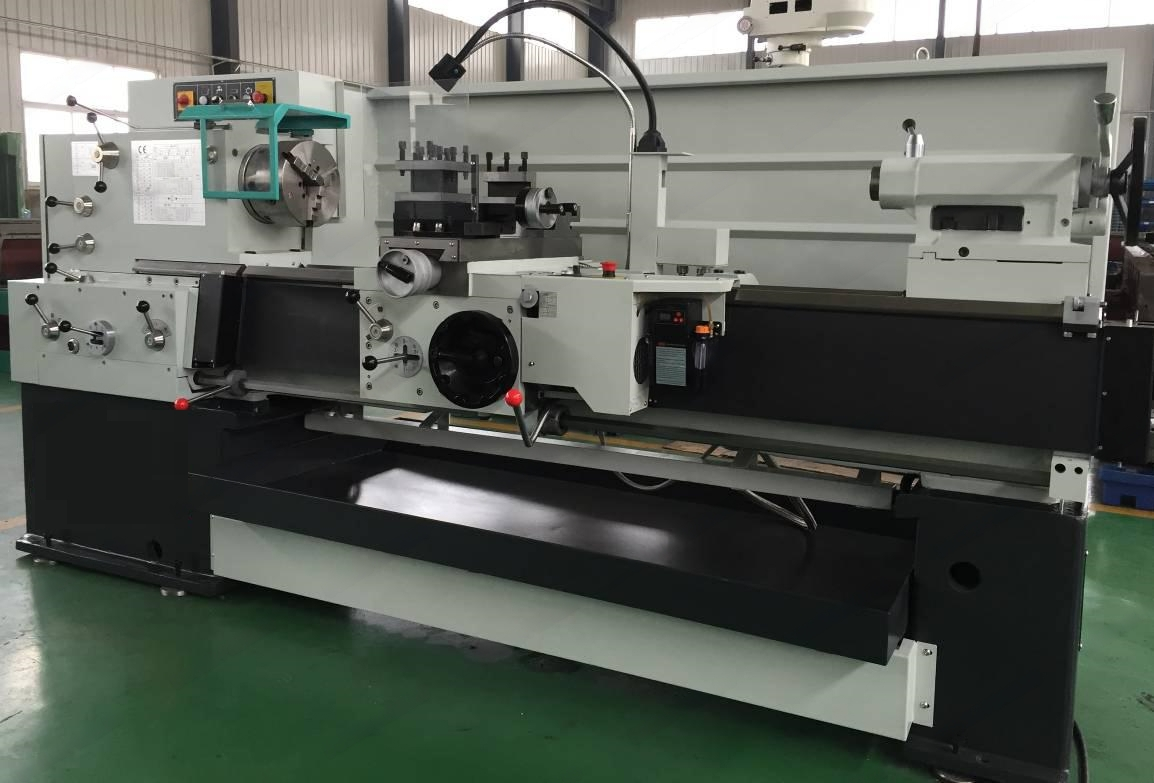

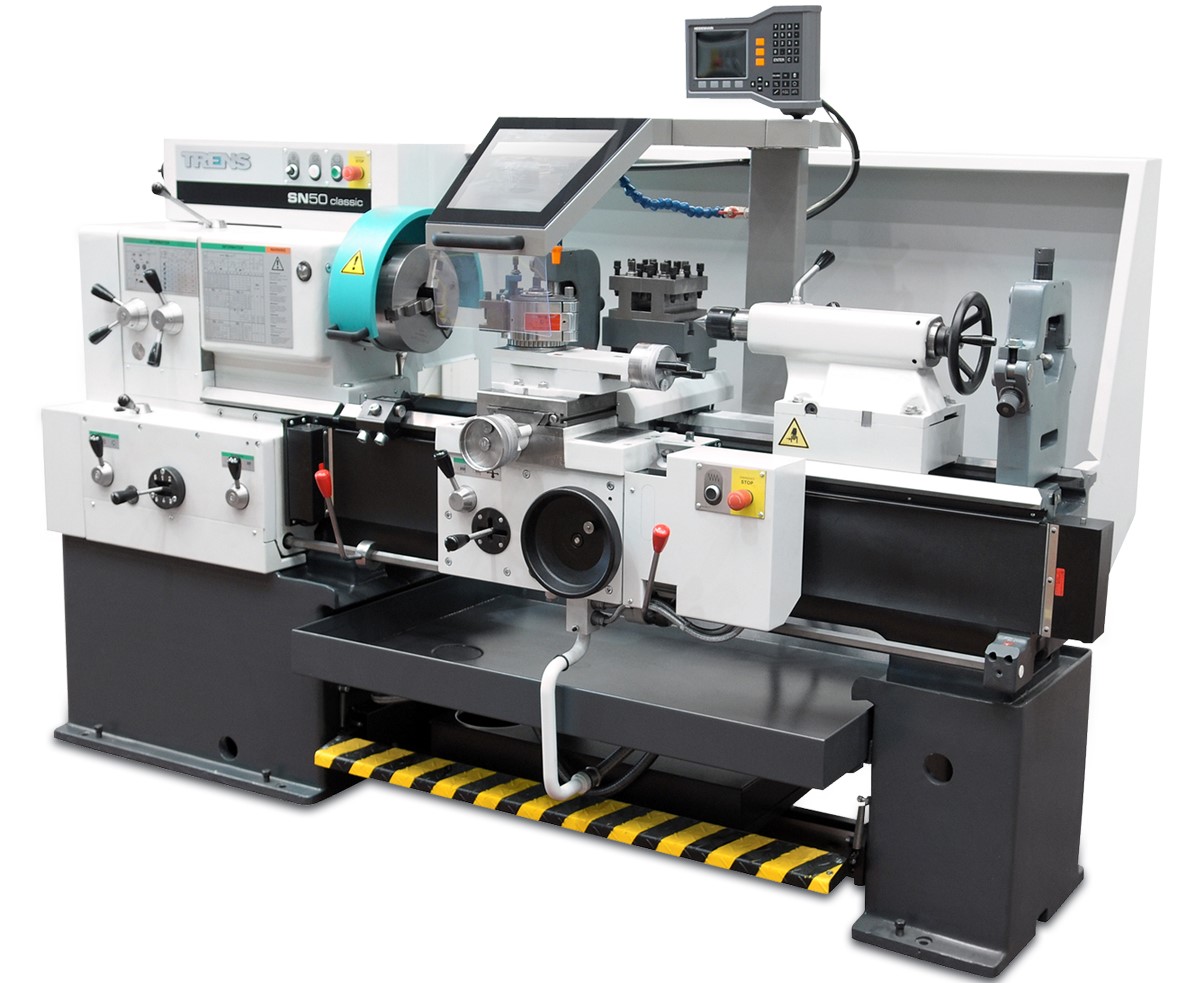

Torno Robusto Paralelo Universal
Modelo: SN50C
Torno Robusto Paralelo Universal
- SN50C
Características:
- Torno Paralelo Universal modelo SN50Cx2000
- Capacidad diámetro sobre la bancada de 500mm
- Distancia entre centros de 2000mm
- Ancho de bancada de 340mm
- Maquina nueva.
Especificaciones técnicas:
| ø Sobre la bancada: | 500mm |
| ø Sobre el carro: | 270mm |
| ø Sin el escote: | 700mm |
| Longitud efectiva del escote: | 357mm |
| Distancia entre centros: | 2000mm |
| Ancho de bancada: | 340mm Husillo |
| Nariz del husillo: | C6 |
| Diámetro del husillo: | 52mm |
| Cono del husillo: | MT6 |
| Roscas métricas - nº / pasos: | 29 / 0.5 - 40 Nr./ mm |
| Hilos whitworth - nº / pasos: | 38 / 1 - 80 Nr. /TPI |
| Hilos modulares - nº pasos: | 26/ 0.25 - 20Nr./mm |
| Roscas de paso diametral: nº/ nº de DP: | 31 / 2 - 72 Nr. /Nr. |
| Recorrido de trabajo con carro transversal: | 300mm |
| Recorrido de trabajo de corredera de herramientas: | 140mm |
| Máx. Sección del portaherramienta: | 32x32mm |
| Diámetro de la manga de la contrapunta: | 70mm |
| Carrera de la manga de la contrapunta: | 180mm |
| Cono del orificio central del husillo del contrapunto: | MT5 |
| Accesorios Opcionales: | |
| · Torre cambio rápido | |
| · Copiador de conos | |
| · Porta herramientas trasero | |
| · Plato de 4 garras auto centraste | |
| · Lector de cotas |
